Question

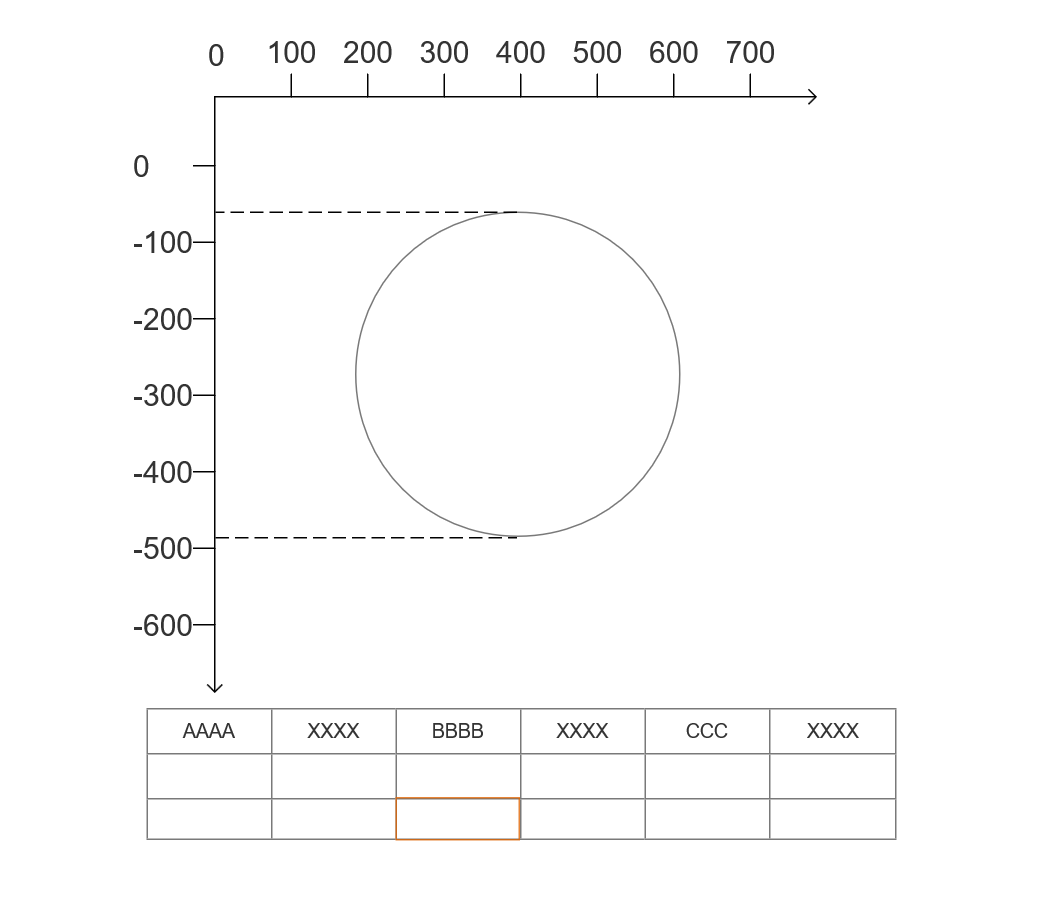

目前有个需求，需要在管网模型中画一个横断面的线，然后根据这个横断面的情况，分析形成一个白底的圆形或者椭圆形平面图，有X坐标和Y坐标，分别对应实际的纵向埋深和横向宽度。然后下面有一些解释说明的文字等。形成的图类似于这样

Answer 1

估计直接根据横断面绘制不出来。

不过看这需求，可以根据绘制的横断面对管线进行查询，查询返回的半径用canvas绘制圆以及坐标轴就行。正好查询还能返回其他值就直接填table里面了。

Comments

您好，请问一下如何对管线进行查询，一般的管线查询是点击管线，然后根据管线的id对其进行SQL查询。但是这个需求是绘制一条线，然后如何查询到绘制的这条线经过的所有管线的信息呢？

Answer 2

您好，建议您可以使用profile剖面分析。

通过getBuffer(func)获取剖面分析的结果，再通过getPositions(func)获取分析结果的点集的实际地理坐标。

您可以参考该示例代码http://support.supermap.com.cn:8090/webgl/examples/webgl/editor.html#profile

希望能帮助到您！

Answer 3

请问一下您这个断面分析做出来吗？我现在也有这个需求，不知道该怎么做，如果可以的话希望能交流下，谢谢
