Question

使用产品：SuperMap iMobile 11i(2023) SP1 for Android(2023/9/21)
数据类型：文件型

想在ar展示管线时候，在屏幕上画一条线，取到这条线两端的坐标，为了做断面分析，如何实现？

Answer 1

您好，imobile当前只支持对地形剖面分析，暂时不支持对模型剖面分析

Comments

能在ar中画线段吗？然后取到这条线两端的坐标

---

ar中画线需要用areffectview实现，以下为画线的示例代码：

     AREffectView arEffectView = new AREffectView();

        ARGltfElement gltfElement = new ARGltfElement(this);
        gltfElement.setParentNode(new AREffectElement(this).setParentNode(arEffectView));
        gltfElement.setPosition(new Point3D());
        gltfElement.loadModel(R.raw.ar_environment_material_depth);

        Shape shape = new Shape(BaseShape.MatType.OPAQUE);
        shape.setRadius();
        shape.setParentNode(gltfElement);
        shape.drawLine(new Point3D(),new Point3D());

        Point3D point3D = ConvertTool.convertToArPosition(arEffectView, new Location(lon, lat, gao));

---

<com.supermap.realspace.SceneControl
    android:id="@+id/sceneControl"
    android:layout_width="match_parent"
    android:layout_height="match_parent" />
<com.supermap.ar.areffect.AREffectView
    android:id="@+id/ar_view"
    android:layout_width="match_parent"
    android:layout_height="match_parent"/>

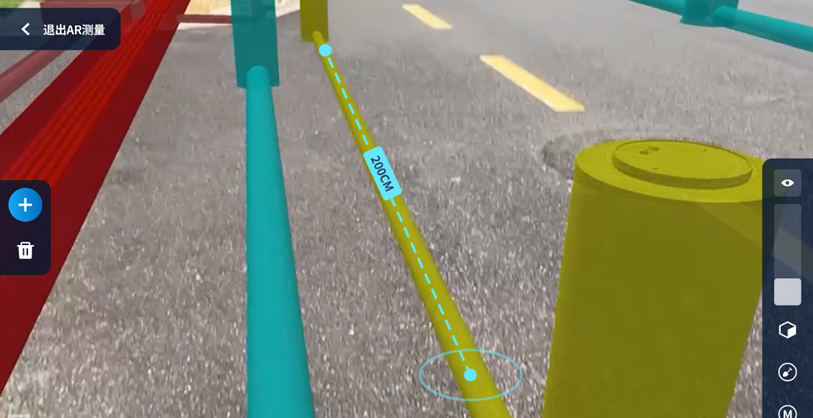

AREffectView把sceneControl完全遮挡住了，没办法一起使用，怎么解决？想实现图中的效果，怎么实现
