风格对照表相关问题汇总
256EXP 2020年09月09日
请问当前超图版本下10i,风格对照表这个相关技术,是否有更新?是否有最新的说明文档?

汇总相关问题如下:

1.风格对照文件的点、线、面、文本每一类是不是都可以设置多个对照规则?

2.线、面、文本对照规则中颜色起不起作用?如果不起作用,则有什么解决办法?

3.其中dxf文件的路径是绝对路径吗? 另外对dxf还有什么别的要求?

1个回答

1、对的,风格对照表中的每一类都可以设置多个风格对照规则,每一行定义一种线型对应关系。

2、颜色是直接和SuperMap保持一致。

3、可以是绝对路径,也可以是相对于导出cad文件的相对路径,dxf中必须包含对应的风格或者是块儿,否则风格会对应不上。

具体详细一点的信息的可以在idesktop帮助文档中搜索“风格对照表”。
4,620EXP 2020年09月10日

请问你有试过没有?

我这边试了线要素,颜色、宽度都不起作用。

另外,这下面是你们官方博客账号上面写的内容。

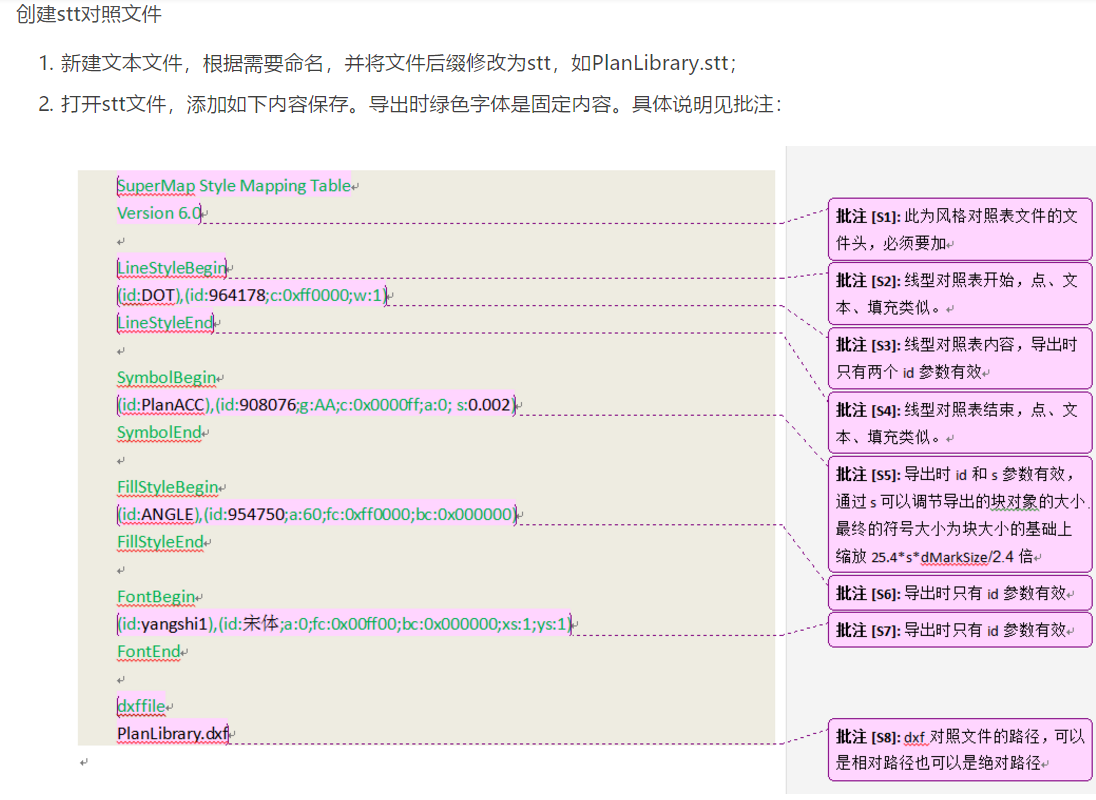

“导出时需要注意:线型、面和字体在导出的时候只有id和w(宽度)有效,设置颜色导出时是没有效果的,导出数据为点数据时只有id和xs、ys有效。”

确认了一下目前支持的情况,其他的都是在dxf中设置的

那就是很多风格都支持不了呗。。。
你可以这么理解,这是两个软件之间的符号库不一样,没办法兼容,风格对照表只是一个类似于符号的符号匹配工具,告诉cad,在supermap中对应的这个符号,在autocad中用哪个对应符号去渲染

我的意思就是能不能做到完整匹配?

打个比方:超图里是红色5mm的实线,匹配到CAD里还能不能保持是红色5mm的实线

没有办法哈,在cad中和supermap中单位不一样,所以导致宽度这些会有差距,需要导出后在cad中去调整
...
