三维网络构建相关,自适应符号问题
256EXP 2019年08月19日
还望超图的技服人员帮忙解答,然后不用说那些重复的了,什么关联图层风格之类的。。。。

我上周已经问过这方面问题了,很遗憾没有能解决问题。

构网前,三维管点都是地面高程,三维管线起始点是实际高程(减去埋深了),即点没有在线上,数据也没有拓扑关系字段

主要面临的问题是    1 采用点打断线的方式,节点没有属性,且多出许多节点,不能和构网前的三维点一一对应。

                               2用自定义构网方式,生出来的节点有属性且数目等于三维点,但自适应符号不能显示出来。

第一个问题:【构建三维网络】和【自定义构建网络】 是否都需要三维点在三维线上? 但是管线有埋深,在特征点处(连通处)管线的埋深都需要严格一致吗?

第二个问题:井(附属物)可能连接着多条管线且埋深都不一样,不可能点在线上。

第三个问题: 特征点、井(附属物)都是使用相同的数据集吗(即三维网络节点)?

第四个问题:地下某处既有特征点又有附属物,在数据里是不是需要拆分为两个点?

还望解答,比较急这些问题,影响到管网三维建模,谢谢。

1个回答

一、是的,需要三维点在三维线上

二、对您的模型有些疑问。就是一个井,他分出去的管线是有多条,然后每条分出去的高度还不一样?那管线之间的高差是多少,如果高差不大,分出去的不多,可以把他们看成一个点

三、可以使用

四、可以用一个点数据集,但在制作模型的时候,同一个点数据集需要使用两次,一次用于特征点,一个用于附属物。若您把这两个模型合成一个模型,用一个点也可以
1,063EXP 2019年08月19日

在实际中,一个井有时会有着不同埋深的管线的,若看成一个点,是不是说需要修改数据,把同一个点连接的所有管线埋深设置为一致?

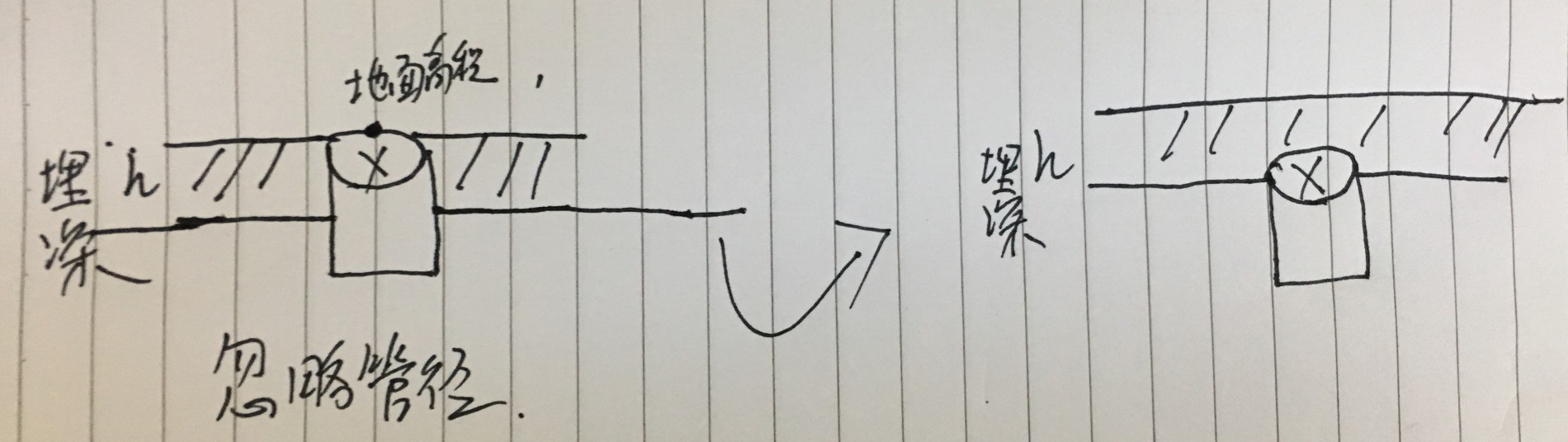

另外,我们井(附属物)的模型锚点设置的是顶点,即三维点的Z值也是井盖的地面高程,如果井的高程设置为管线起始点一样,那么井模型就会往底下走了(即井都往下了一个埋深),且管线连着井的最上方(井盖)。

需要看成一个点。管线的埋深可以不设,在构网时,会让填一个容限,容限范围内的线端点会处理成一个。如果会往下走,那就把井的样式另外设置,调整这个井和井盖的高度
1.不设埋深的话,那管线就是水平的了,就没有三维立体效果了啊?

2.我们这边井(附属物)在符号库里就是一个模型,需要调整井符号的锚点吗?
拓扑构网的时候勾选线线打断,在容限内的点数据位置也会跟着改变,位置一般不会超过井的上下高度,拓扑构网构出来的数据,可以直接给个自适应管网的数据。为了井和井盖的埋深不变,所以我们还是用原始的点数据来做管点数据
这样的话不是数据冗余了吗? 加载在场景中的除了三维网络节点之外,还要另外把三维点数据加载进来。

这样岂不是不便于数据维护,尤其是在我对三维管网要进行编辑的时候。
这个不会冗余,只是每个图层表示他该有的模型风格。您说一下需要做什么编辑呢,看是否会影响
节点编辑
节点编辑是指?是这样的。如果你的数据已经构成拓扑网,就不能再做数据的增删改的操作了,会破坏拓扑关系,所以先把数据改好再构网,但可以往里面添加属性信息,这个新增的属性信息可以用追加列的方式将新字段追加进去。
...
