sgm导入kml图层后模型消失了
28EXP 2018年06月21日

使用产品:SuperMap iDesktop 8C 操作系统:win10 x64

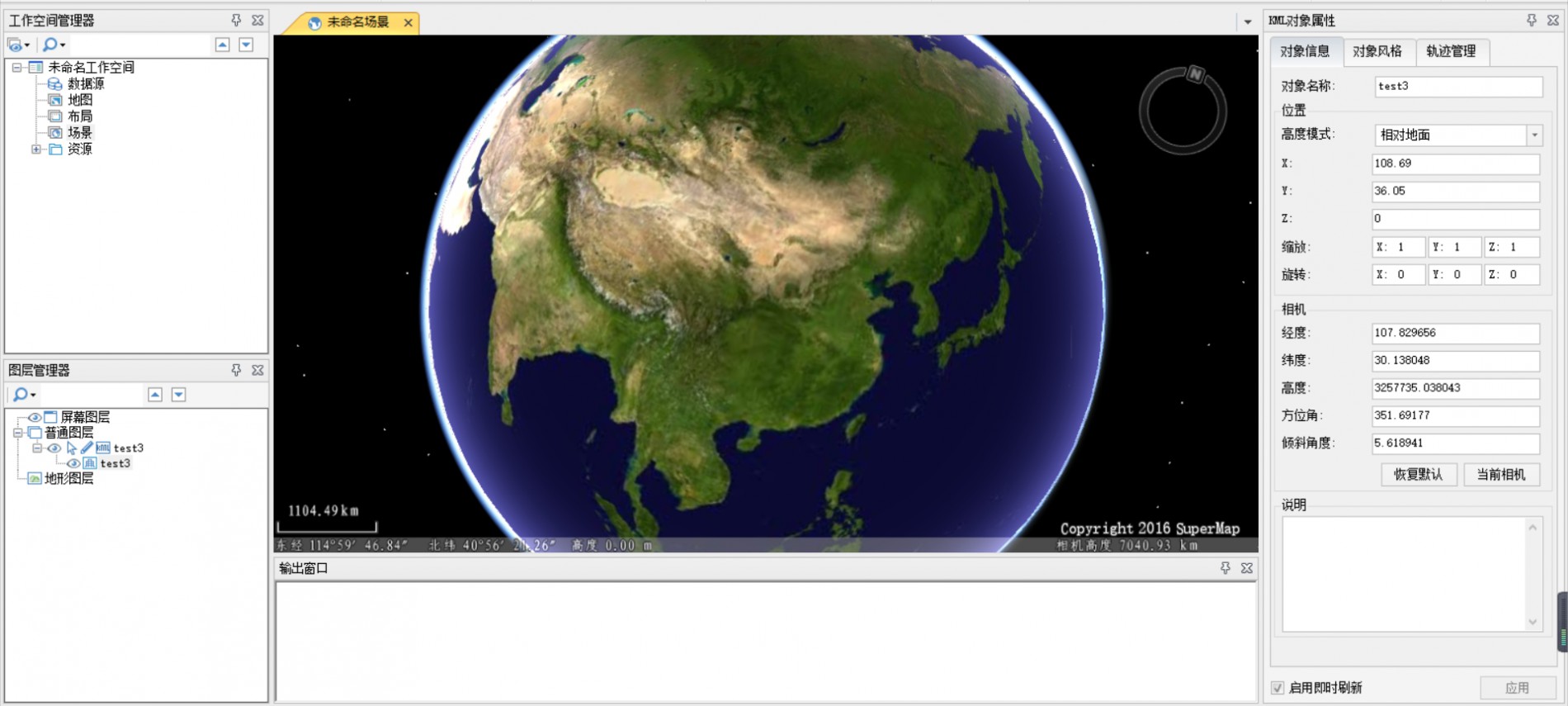

问题详细描述:(1)通过3dmax制作的动画模型导出为sgm格式,然后在supermap中新建球面场景,接着新建kml图层,导入动画模型,发现模型消失了,通过“快速定位到对象”也无法定位到。请问该如何解决?

(2)还有一个问题,我的模型大小半径为5km,在3dmax中贴过材质后,导出sgm,再导入supermap会一直闪退。而如果我不贴材质,就可以导入.但是会出现(1)中的问题。

1个回答

您好,首先贴图是否是标准材质,目前不支持直接贴Vray材质,第二图片大小是否是2的n次方,并且小于1024*1024.贴图技巧参考博客https://blog.csdn.net/supermapsupport/article/details/47086897

然后你是用的哪个版本的插件导出模型的?是否是2014版本?3Dmax的坐标单位是否为米?

5,985EXP 2018年06月21日

老师您好,谢谢您的指导

1.贴图并非标准材质,是我自己处理过的一张jpg图片,图片也没有处理成2的n次方,我会认真阅读您给的资料

2.我的max版本为2012版,插件为下图,我设置3dmax单位坐标为千米。

问题补充:

1.是否有可以快速定位到导入模型的方法?我导入的模型都得自己慢慢找

2.目前我的模型只是测试,现在只是小模型,我实际上需要导入的模型更大,半径或许达到50km以上,所以我想问问supermap可以支持多大的模型导入(如果按半径来说)?

我会再次按照上述老师您的建议进行修改并测试的。谢谢老师

1.自己把jpg图片大小处理成2的n次方,max单位改成米,然后把模型大小调整到合适。

2.如果能用max2014更好,2014的插件解决过不少问题

3.模型导入正确没问题的话,在kml图层对应模型节点双击,即可定位到模型

4.跟半径关系不大,模型比较大的话,主要注意贴图的问题,重复纹理共用,以及不要用过多的面去模拟一个球体,面越多,性能就越差。
...
