Question

使用产品：iDesktop 9D 操作系统：win10 x64
数据类型： excel

问题详细描述：

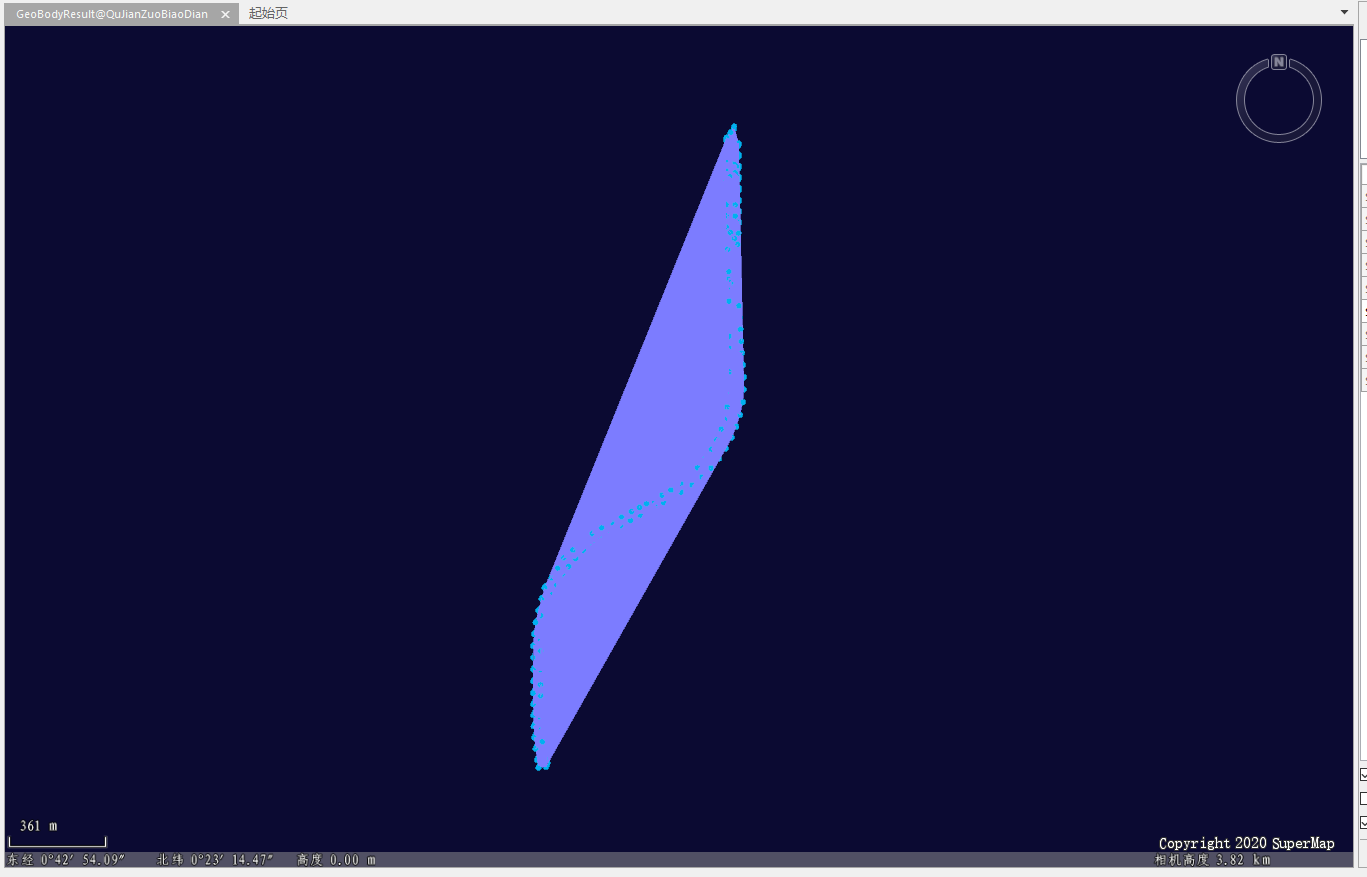

请教各位大神，我用于生成地质模型的数据点分布情况如下图所示：

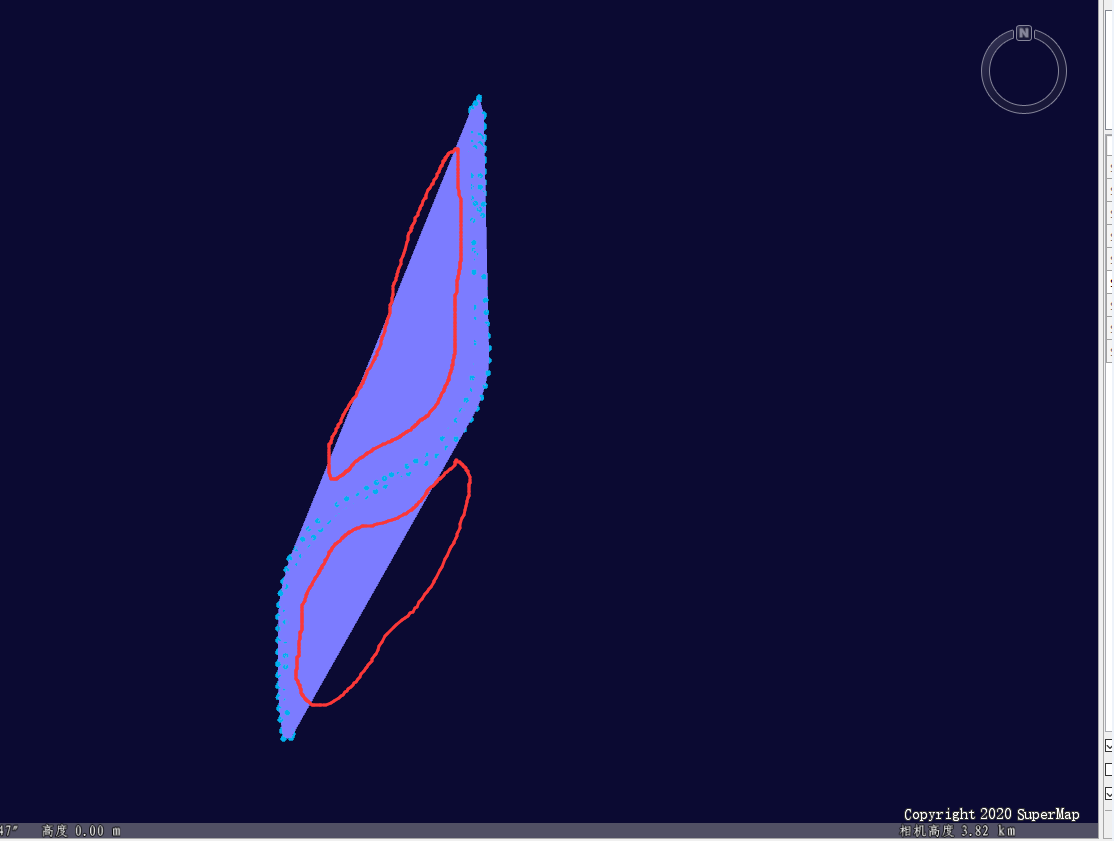

生成出来的地质模型如下图所示：

我的问题是有没有办法生成一个S形的地质模型，也就是不要下图中红线圈出的两部分：

Answer 1

您好，如果必须要S型的地质体您可以试下绘制一个三维面，然后构建地质体的时候范围选择您绘制的S型面。我这里试验是可以的，但是不能保证和面形状一模一样。

Comments

超图的地质体创建是什么原理啊，为什么会多出来那两部分？

---

能不能通过三维坐标点数据集生成三维面，麻烦给分享个教程，江湖救急，万分感谢

---

我们提供了点转线，线转面功能，但是那个是需要您自己定义连接的顺序，如果用默认的SMID，那么就是将点按顺序连起来，不一定能达到您想要的效果。如果效果不理想只能建议您手动绘制或者修增加点的绘制顺序属性，生成地质体本身就是倾向于生成一整块地质体，具体的设计思路实在抱歉我也不是特别清楚。

---

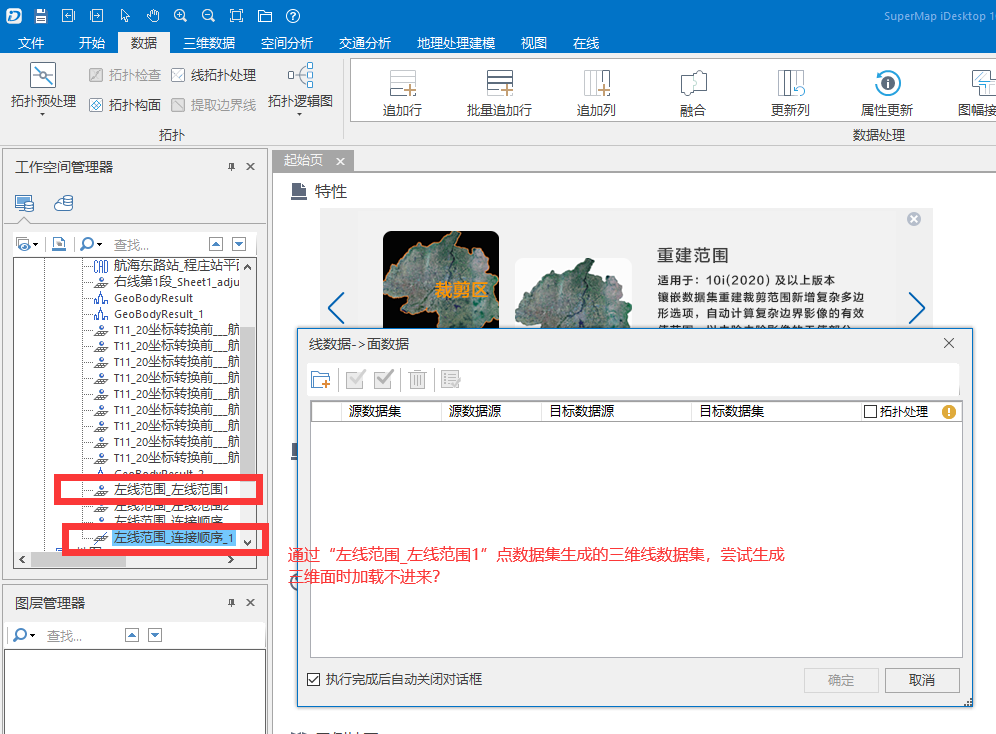

怎么不能将三维线数据集转换成三维面数据集啊？

---

您好，线转面是针对二维数据的，您可以三维转二维线，然后转完面后，再转成三维面，并编辑节点调整高度。我后来又问了一下，地质体构成是根据插值来进行计算的，如果感觉不准确推荐用更专业的处理地质体的软件进行操作，iDesktop的地质体构成只能达到目前的效果。

---

换用Civil 3D了，也存在多出来那两块的情况。C3D有相应的命令可以对三角网数据进行剪辑
