三维地下管线如何构建矩形管？
我要提问

地下管线中有些管线的管径为100X200或400X400毫米的长方体或或正方体，请问方形的管线应该如何设置？新建三维线型符号编辑器中，矩形的长和宽根据比例画出来后，左上角有个属性是线宽：米，这是设置宽度单位是米？但实际中管线没那么宽，这个单位是如何设置？

9月 28， 2018 分类: 317次浏览 | 用户: 123bu简单1 初出茅庐 (63 分)

1个回答

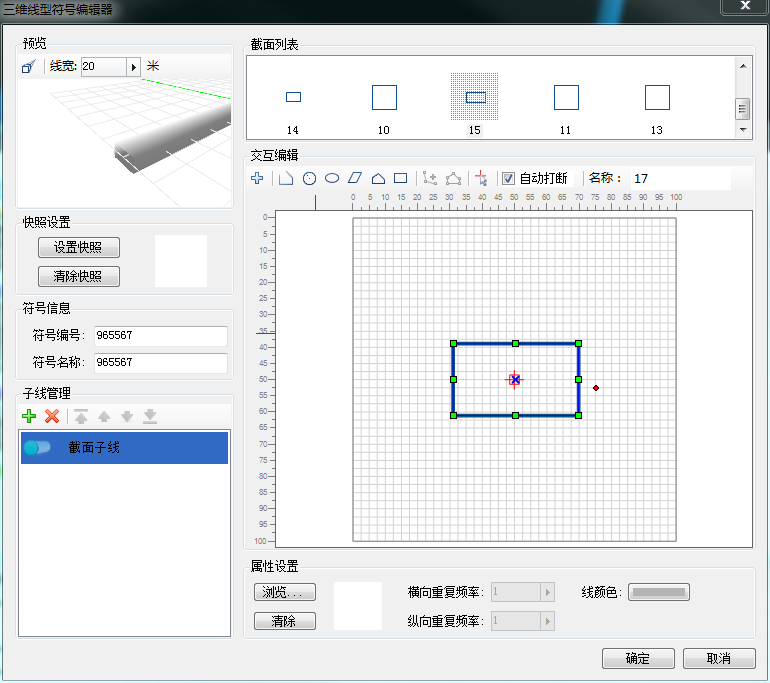

三维线型符号有两个地方去确定线宽：一个是画截面时画的宽度，一个是线宽，这两个结合才是管线显示的宽度。

9月 28， 2018 用户: 张阳名登峰造极 (5,517 分)

请问这里的线宽20米代表实际的多宽？

9月 28， 2018 用户: 123bu简单1 初出茅庐 (63 分)

你画的截面的宽度乘以20
