三维管线高度量算捕捉不准

0 投票

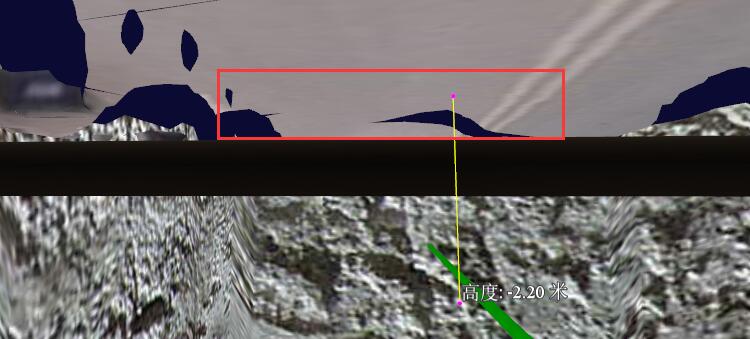

想要量算两条管线之间的大概高度查,用高度量算功能,测量线的终点可以用面与管线相交的方式判断,但是起点总是差别太大

12月 20, 2017 分类:  255次浏览 | 用户: YYM 才疏学浅 (15 分)

1个回答

0 投票
您好,这是因为地表开挖只是将对应的区域透明化了,并没有实质上删除实体,所以您点击的点仍然在倾斜模型上。建议您在【对象操作】选项卡下,用倾斜模型裁剪的功能将开挖的区域裁剪掉,这样就可以透过倾斜模型选取到地下管线了。或者,您可以将视角调整到地下,然后再设置起点。
12月 20, 2017 用户: 张阳名 登峰造极 (5,347 分)

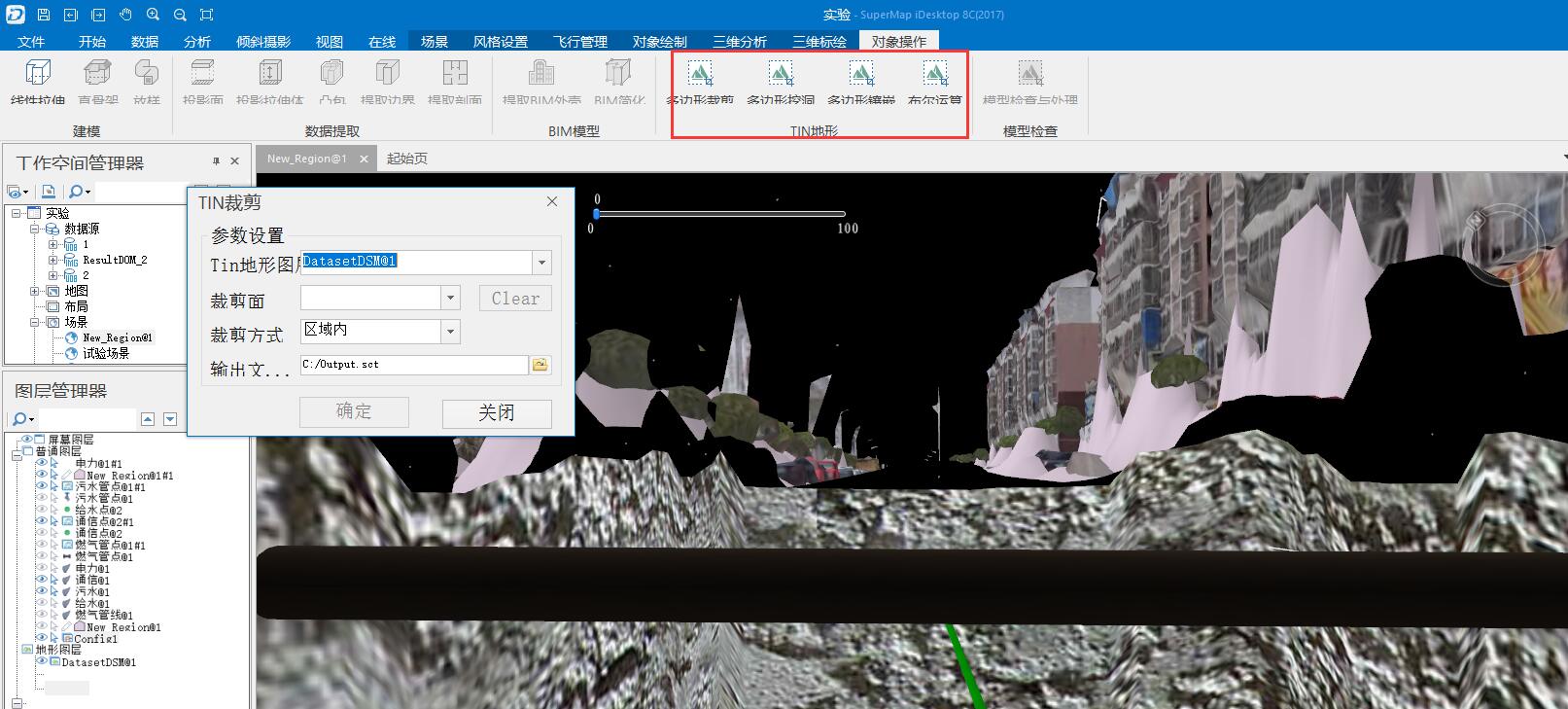

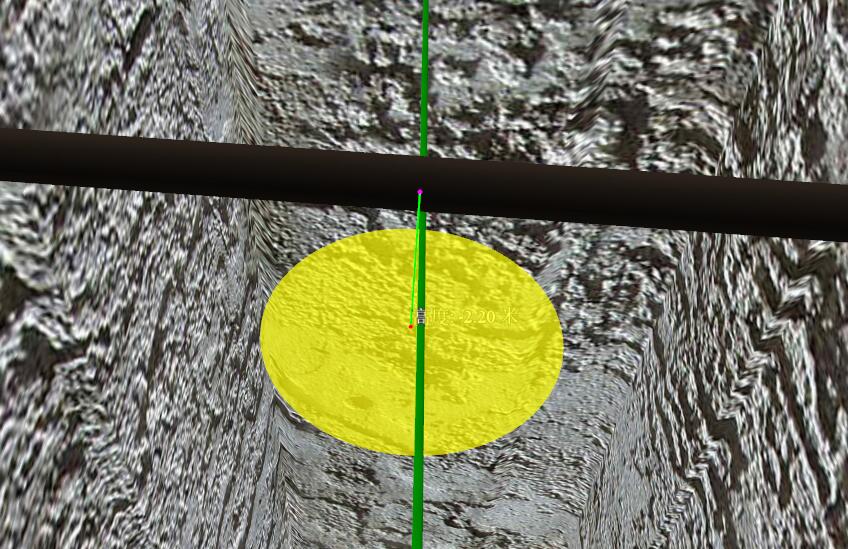

我把视角调整到地下可以捕捉准确了。但是在对象操作选项卡里没有找到能够裁剪倾斜摄影模型的功能呢,只能裁剪地形图层

您是8c版本的桌面吗?倾斜摄影裁剪是9D的新功能。如果不是正式许可的话,还是建议使用最新版本的哈。
知道了,谢谢。我们单位现在的是8C的正式许可,只有先通过调整视角到地下的方法了。而且我刚试了下9D desktop的倾斜摄影模型裁剪,裁剪速度还是有点慢
...
