三维管线带流向制作--急 急 急

0 投票
372 浏览

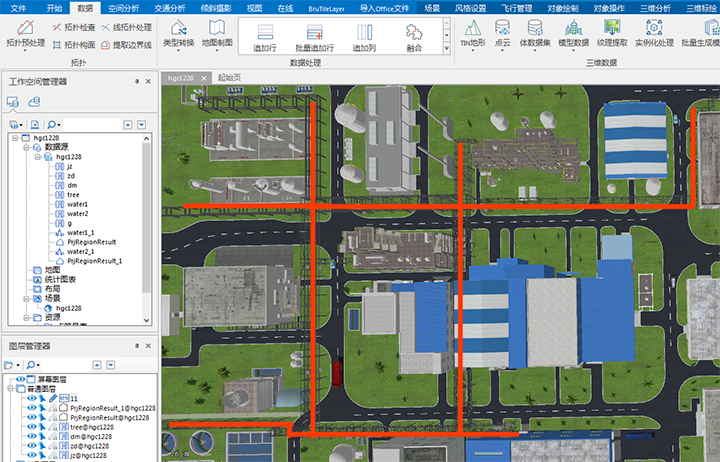

桌面9D制作一个管线带流向的模型  红色是我PS画的.准备制作的管线走向 是先在MAX制作一个线导出还是如何操作  给个流程步骤 谢谢

最新提问 12月 28, 2017 分类:  372次浏览 | 用户: 董立民 (8 分)

1个回答

0 投票
您好,您可以在3dmax中提前做好管线流向(gif贴图),也可以在桌面用线型风格的方式展示流向。

关于后者,如果您已经有管线cad数据,那么您可以:

1、导入CAD,并设置相应的坐标系

2、类型转换转为三维线

3、生成三维网络数据集

4、将网络数据集添加到场景中

5、新建三维线型符号,截面选择圆,贴图选择gif贴图

6、给管线设置该风格
最新回答 12月 28, 2017 用户: 张阳名 名扬四海 (3,831 分)

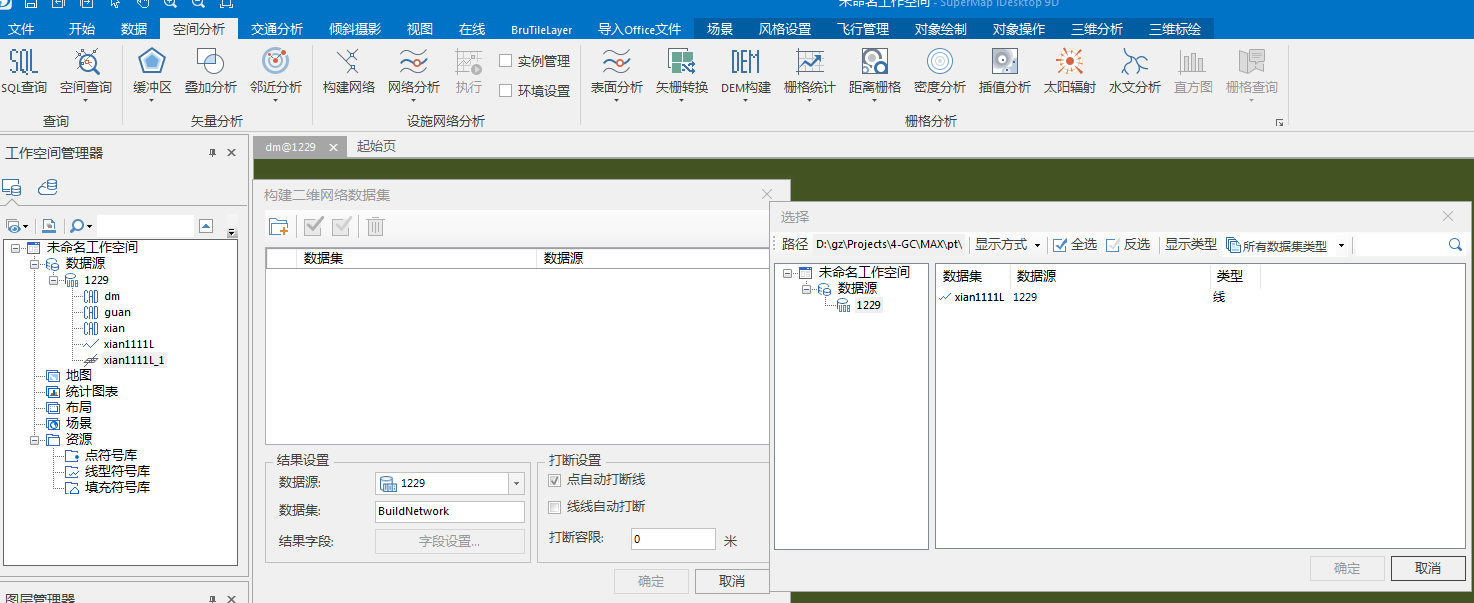

我在3DMAX里做的线导出的DWG格式     导入平台选的简单数据集 然后类型转换二维线转换三维线   在空间分析 构建网络  只能构建二维的啊

啊抱歉,9d中是在交通分析选项卡下。

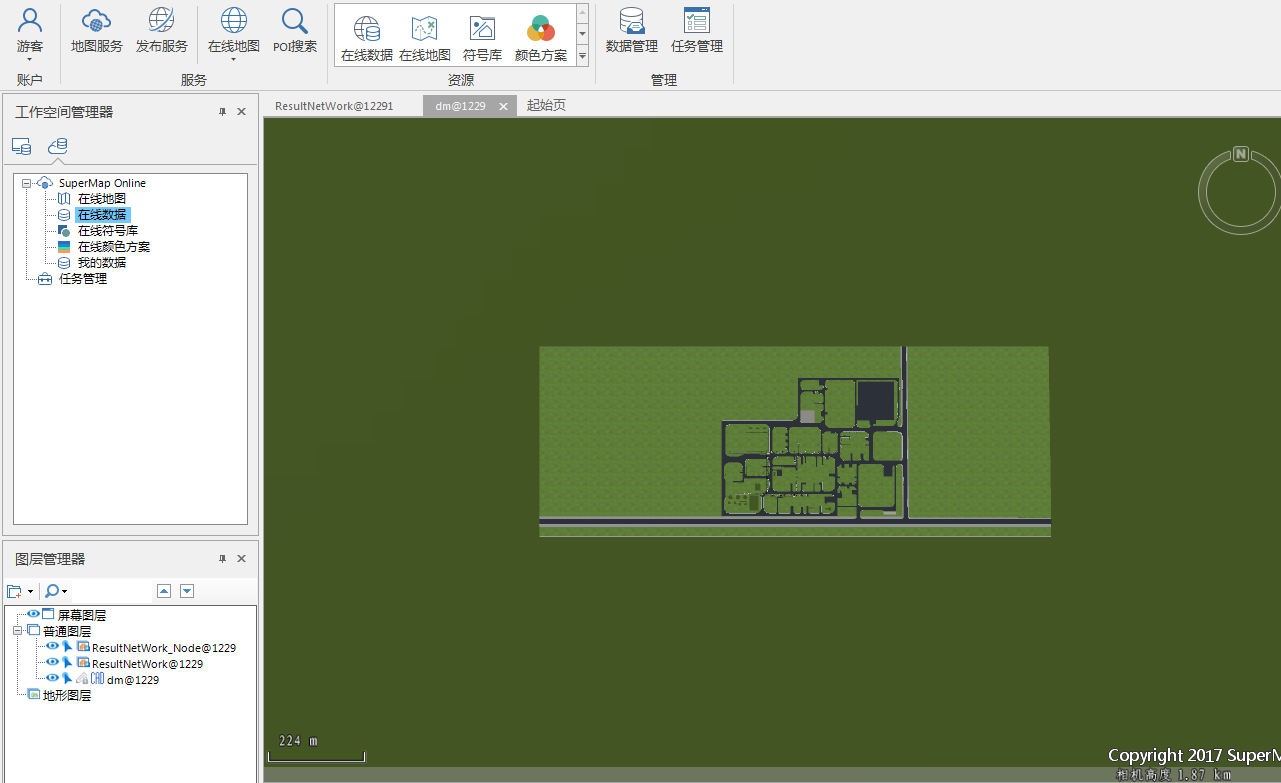

三维线-拓扑构网 -构建三维网络-默认设置(没修改参数)-确定之只能添加到新的平面场景- 图层风格设置- 场景生成缓存- 缓存类型OSGB -生成S3M缓存 在导入平台地理位置坐标严重不对   哪一步错误了  正确方式如何操作  ???

我的线是 在MAX里导出的DWG格式文件  导出成CAD数据集转换成简单数据集  没有转换成二维线数据集 怎样解决、???

再这个场景添加影像如何添加清晰影像???

1、位置不对:请对三维线数据集进行配准。配准的参考物需要根据那您的影像而定。

2、您的cad只要转成三维线数据集就可以,未必一定需要转出二维线数据集。如果不论二维线、三维线数据集都无法从cad转出,那么说明的您dwg中不包含线数据。

3、添加清晰影像:请选择【场景】【在线地图】【天地图】或者其他在线地图。如果这些在线地图不符合您的需求,那么建议您联系我们的销售或者从第三方购买地图。
问题发你邮箱了你看下
...
