复杂地质体建模处理
1EXP 2025年05月21日

使用产品:idesktop 10i操作系统:win11
数据类型: 钻孔模拟表格
问题详细描述:我在尝试利用多条地质体剖面数据模拟钻孔数据,进而在idesktop中尝试实现三维地质体的建模。数据预处理阶段,我先是采集了剖面上不同位置地层的XY坐标位置以及地层顶部底部高度,以及地层对应的岩土类型。

剖面数据采集表格示例

多条剖面数据采集完成后,我将其按照岩土类型整理成包含XYZ坐标(Z坐标我取的是对应顶部底部高的中间值)的多个表格文件,随后分别导入到idesktop构建成三维点。

不同岩土类型对应的模拟钻孔表格数据

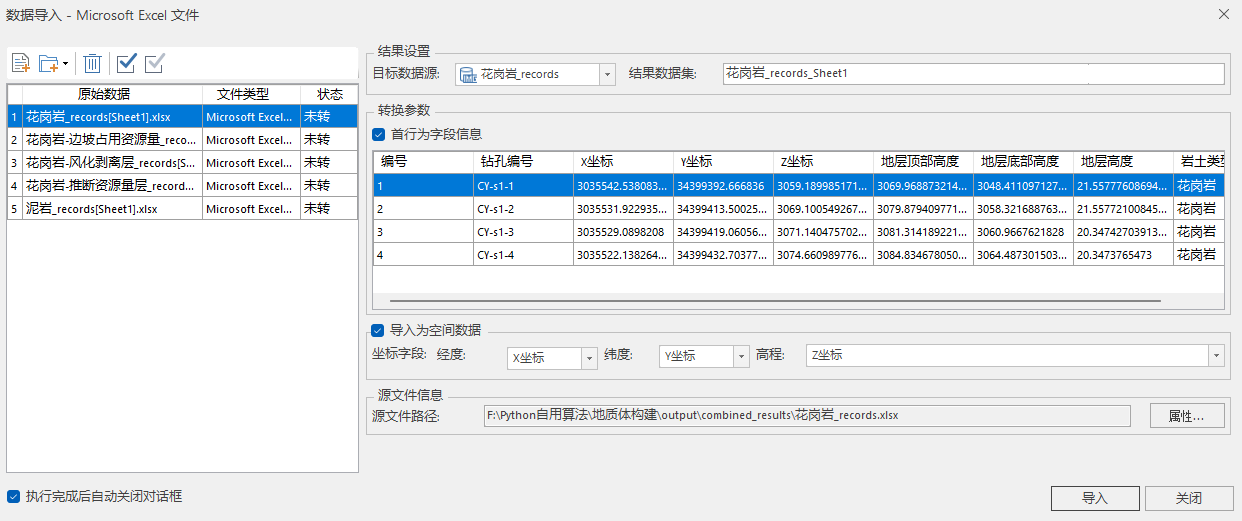

模拟数据的导入以及三维点的创建

这时候三维点在平面空间展示如图。

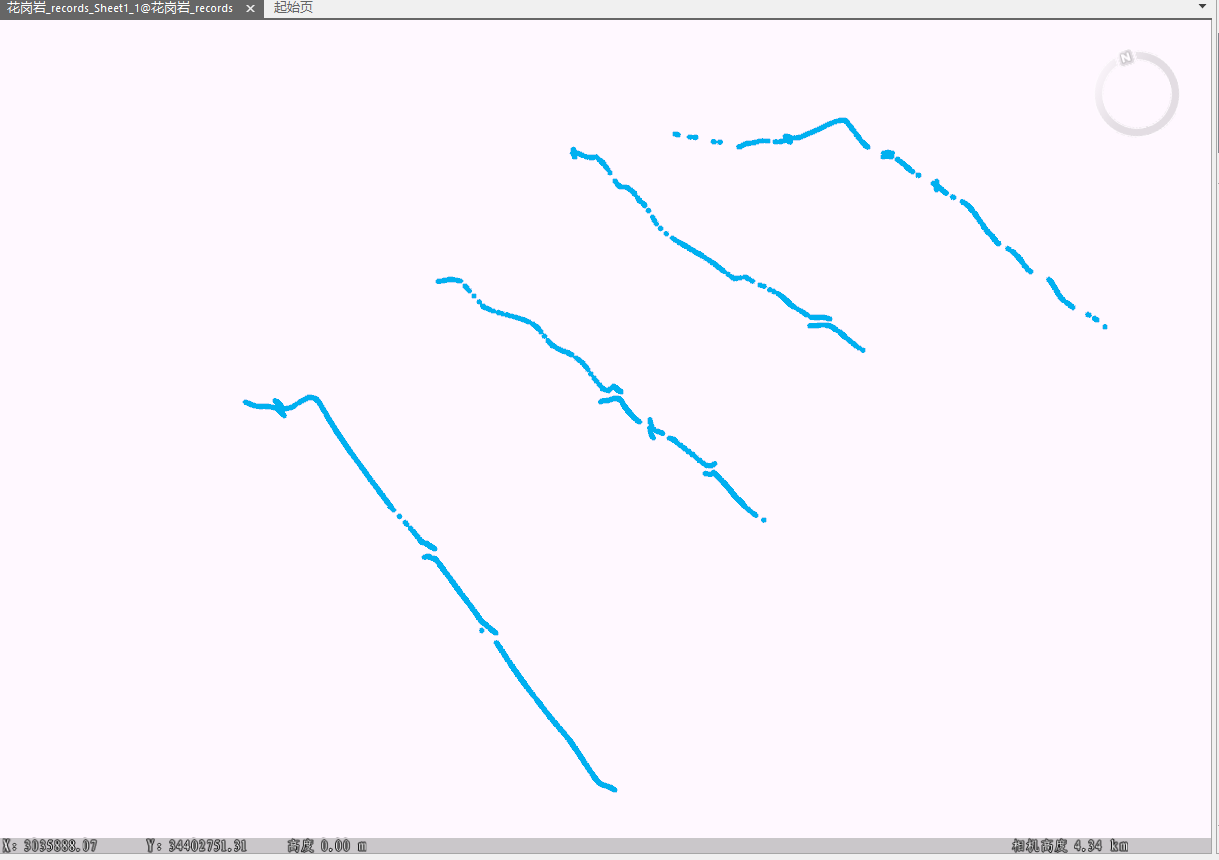

此时模拟钻孔数据的三维点

选中这些三维点进行地质体构建,随后将构建好的地质体放到平明场景中查看,发现现目前构建成这个样子:

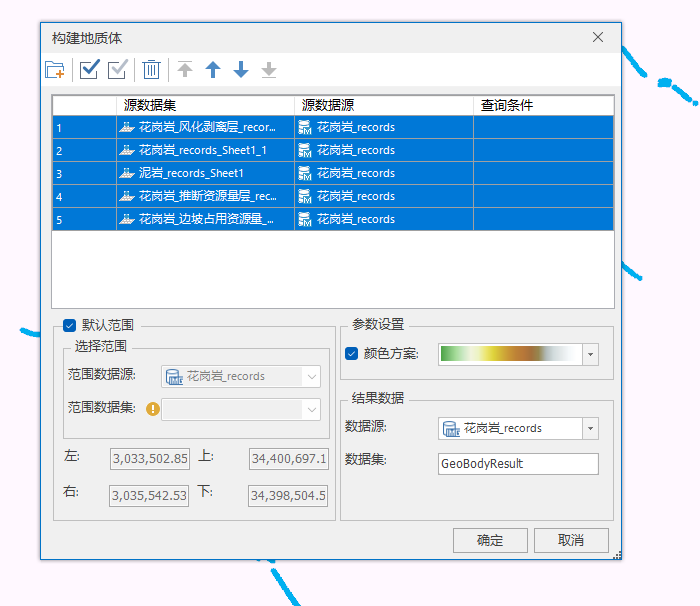

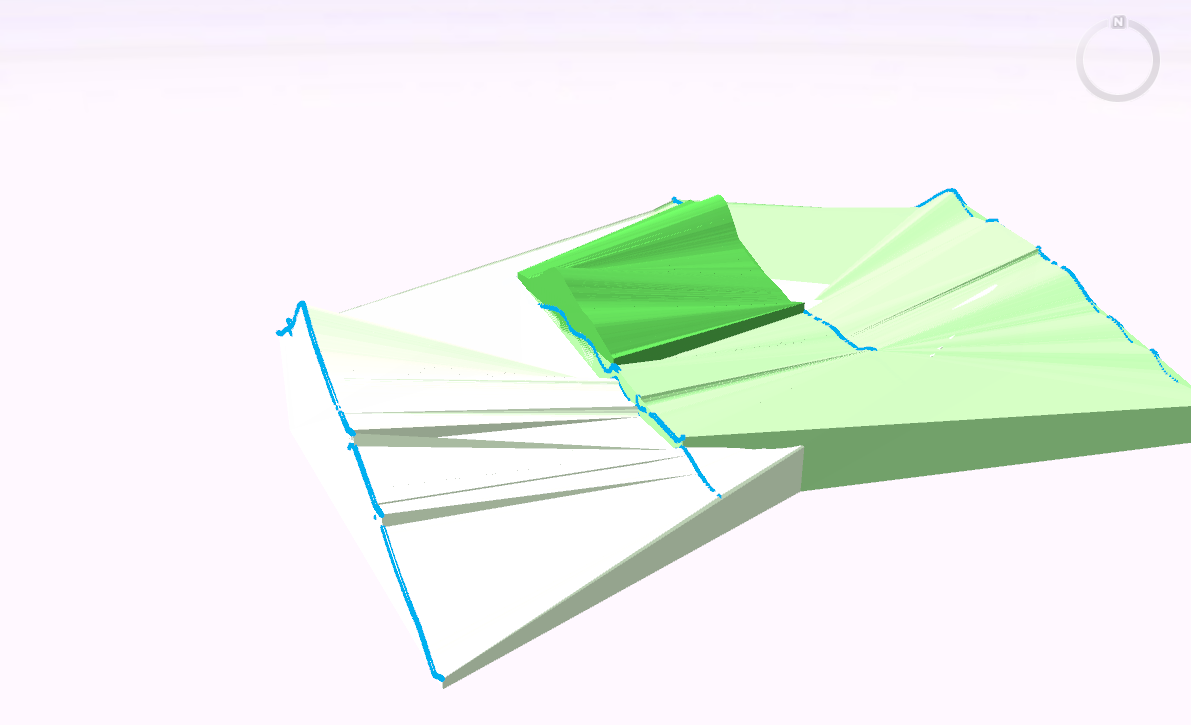

地质体构建

当前地质体建模可能因为数据原因,可以看到构建的地质体边缘截断感特别明显,我希望能够模拟的更加平滑;此外不同岩土类型的块体构建也并不算清晰,交接部分几乎都是一层压盖另一层。

对于几个剖面数据的模拟,我通过python大致构建如下:

python模拟的剖面效果

假如想要获取更好的地质建模效果,我应该怎么组织这个钻孔数据?在具体建模过程中应该怎么设置?

1个回答

您好!

您这个钻孔数据之间隔着太远,所以导致插值生成的地质体效果不好。一般钻孔数据都是在范围内大致均匀分布的。

数据具体处理过程您可以参考一下这个博客https://blog.csdn.net/supermapsupport/article/details/128498075

然后,建议您这边使用新版本的iDesktopX软件处理制作地质体

希望可以帮助到您!
