该分析点只能为网络数据集中的结点。
127EXP 2017年04月05日
对三维网络集进行爆管分析,点一些管线报这个提示.是什么问题呢

2 个回答

您好,您的问题我刚才测试了,可能是视角原因,导致软件对您点击位置并未识别为网络数据集中线上的点导致的。
您可以试试调整视角,相机位置离管线近一点,再进行添加爆管点的操作。
5,560EXP 2017年04月05日
好像是高程的原因,因为这个三维集是带高程的,不同的点高程不同,我变换视角不停的点,好不容易才能点到我想点的管子上,但是不能精确的点到鼠标的位置上,总是要偏一些;

我测了一个不带高程的三维集,就是所有的点都在一个高程上,可以正常设置爆管点,鼠标点到那,爆管喷泉就能设到哪
确实,在场景中,通过鼠标单击添加爆管点没那么准,相机拉近一点,锚点尽量点线上会好些。
如果您想要精确的爆管点,不妨考虑导入爆管点的方式。
具体方法为:新建三维点数据集,然后在该点数据集中自定义爆管点(三维坐标必须在管线上),最后在右侧“实例管理”窗口中的树目录中,右键“爆管点”结点,在弹出的右键菜单中选择“导入”命令导入该点数据集。
您好,是在桌面操作提示的吗?请问是什么提示?
3,389EXP 2017年04月05日
那说明您选择的点不是三维网络数据集数据集的结点。再确认一下您选择的管点是否是经过构网操作得到的点,而不是点数据集的点。

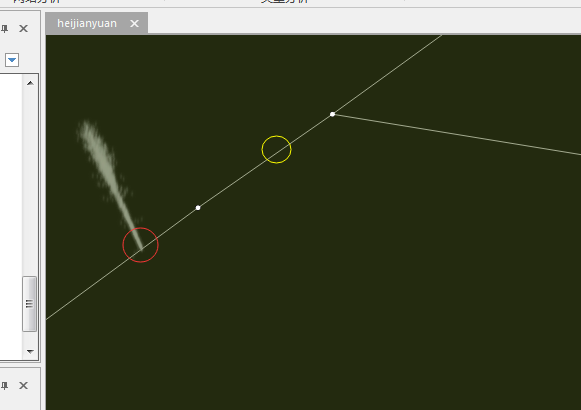

点红圈那一段管子上任意点,都能出来喷泉,就是爆管的测试点;点黄圈管线上的点就报那个出错提示,出不来测试点,这个三维网络集检查过了,没问题啊

说明您黄色圈位置的点不是网络数据集的结点,而是线上的一个节点。

您是不是构网之后对网络数据集进行编辑添加了节点?这样是不会变为结点的。

建议您编辑构网前的数据进行编辑,然后重新构网。
构网之后没有编辑,构网后接着进行测试的,有些地方能点,有些地方不能点,找不到原因
还有最佳路径分析在这个三维网络集里是可用的
...
