Question

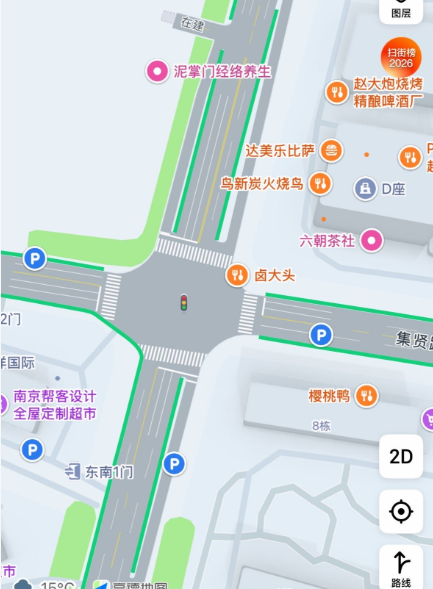

想要在超图中制作如图中这种放大能展示每条路线的具体车道数，应该怎么制作，是需要制作2维还是3维的地图，现在只有一个路线的shp文件，超图支持实现这种效果吗？该如何制作呢？有些路线是4车道，有些是8车道，这种该怎么处理呀

Answer 1

您好，

如果您有每条shp路线的车道数，可以将每种车道的shp分离出来，然后制作四车道或者八车道的线性符号，达到这种效果。

希望我的回答能帮助到您

Comments

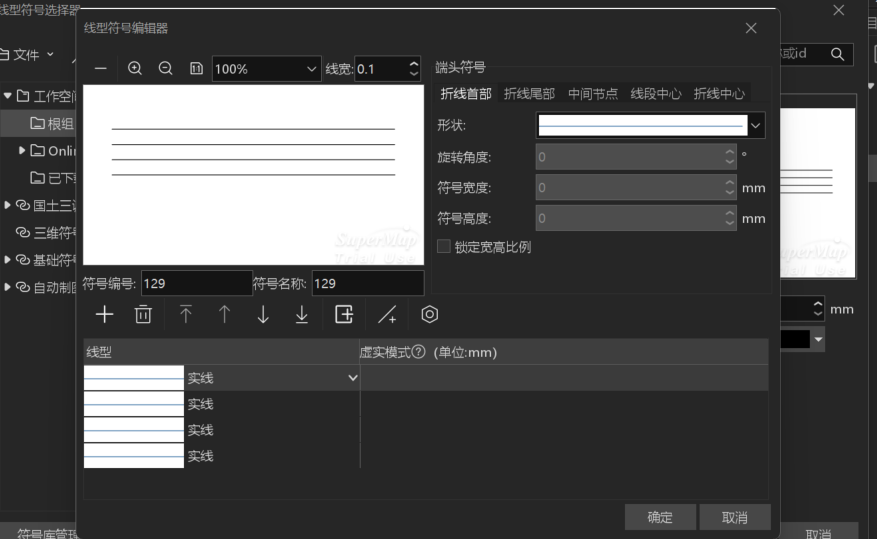

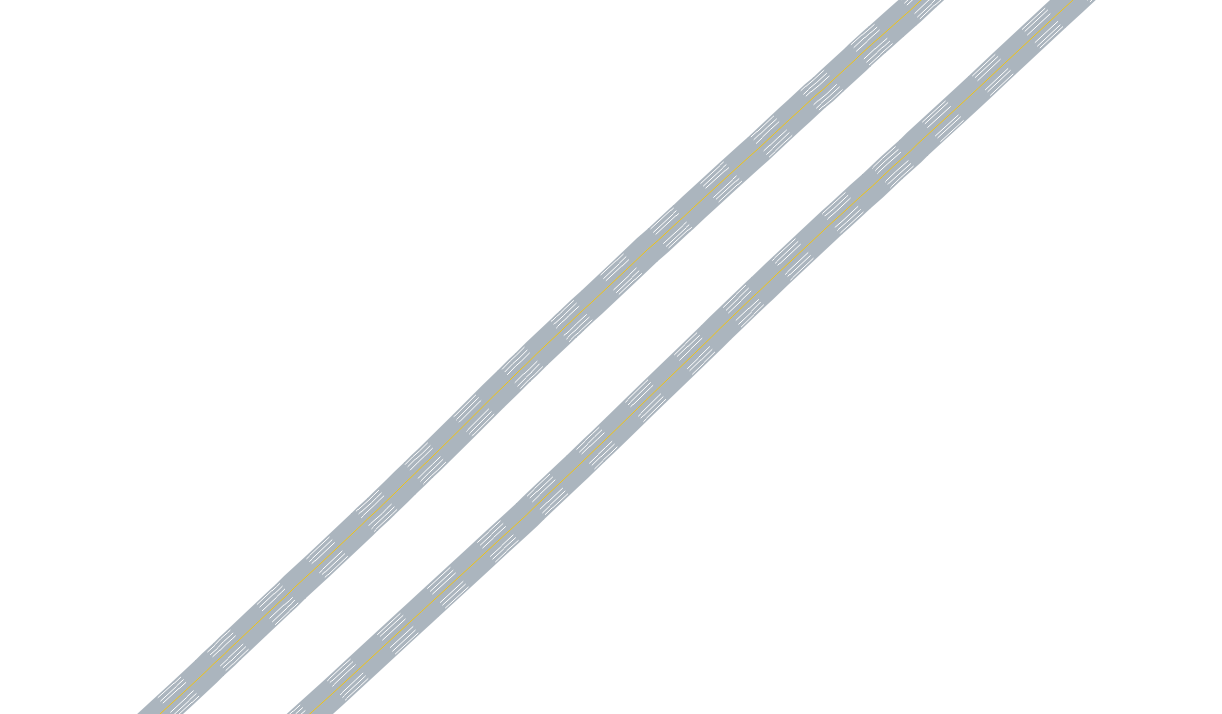

感谢回复，想请教您一个新问题，我现在做了这种线性符号，但是不管怎么放大，都没有办法放大到路面上，始终是如下图这么大，想要像高德那种能够最大化到路面上该如何设置呀

---

您好，

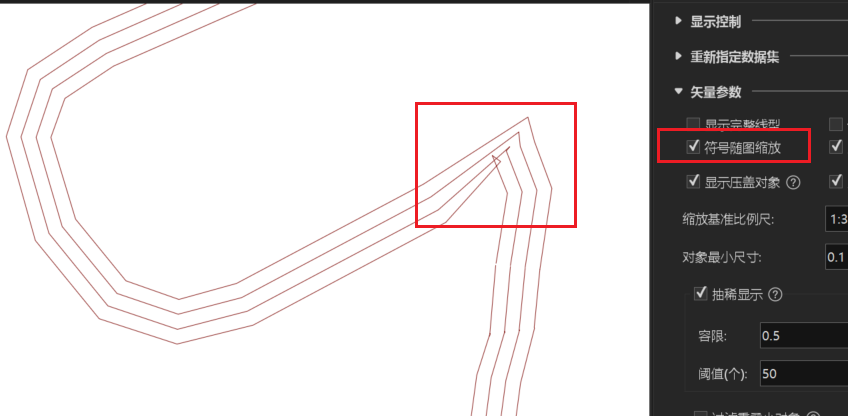

没有办法放大到路面上，始终是如下图这么大，这是因为地图为了显示效果，符号没有随图缩放，您在图层属性里-矢量参数-勾选【符号随图缩放】，将两个图层都这样设置即可。

希望我的回答能帮助到您。

---

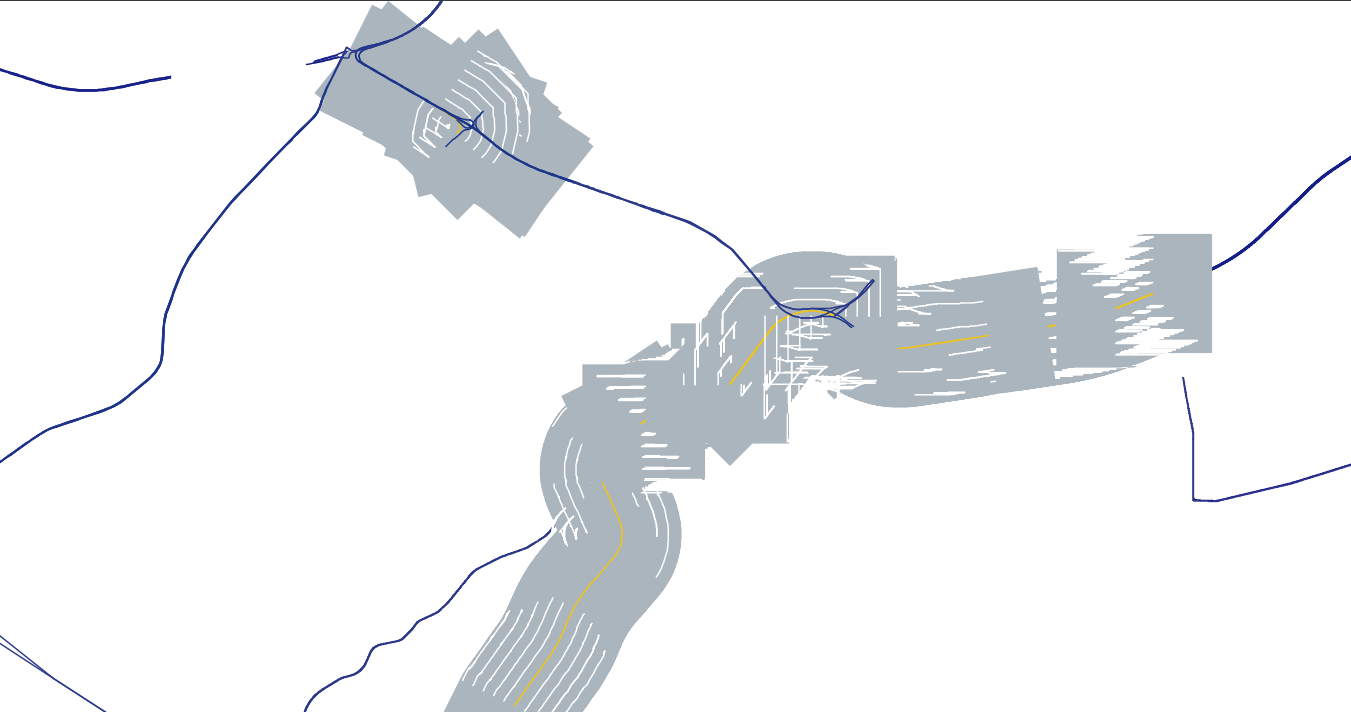

感谢回复，设置成功以后，放大显示成这样了，礼貌请教这是什么问题造成的呀？

---

您好，

这是因为当前线数据比较复杂，有很多折角和相交点。我这边测试发现是没问题的，您可以处理下道路数据。或者您可以尝试使用道路的面数据，再填充道路图片。

如果不行的话，建议您找一下有车道的shp。

希望我的回答能帮助到您。

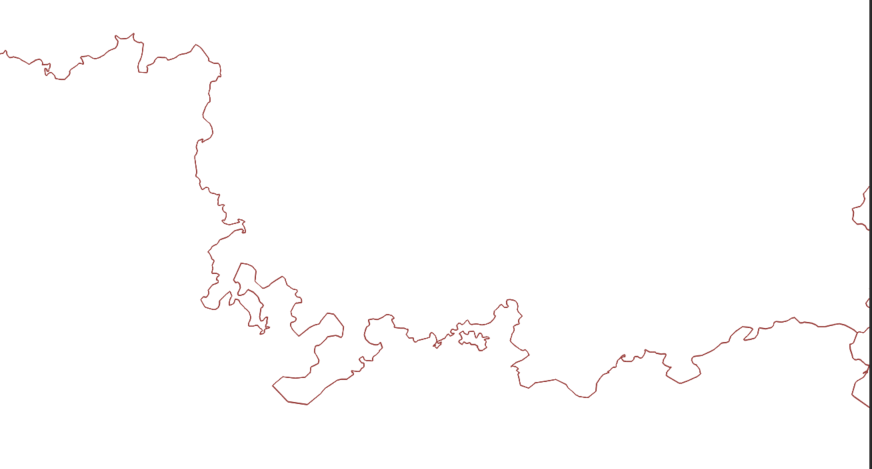

这是测试路线缩小的效果：这是放大的效果，可以看到有一点交叉，但是整体也还好：

---

好的谢谢您，请教您 如果我想在球面场景下制作这种车道级的效果，能实现吗，该怎么做？

---

三维会比二维更复杂，如果还是这个数据的话，在设置图层风格的时候，仍然会出现符号错乱的情况。

---

感谢您的解答，礼貌请教您一下，您图中的效果是该如何操作实现呀，我按照二维的方式设置符号无效；符号错乱的这种情况，有没有其他方式能解决，或者说有没有其他方法能在三维场景下实现这种车道效果呢

---

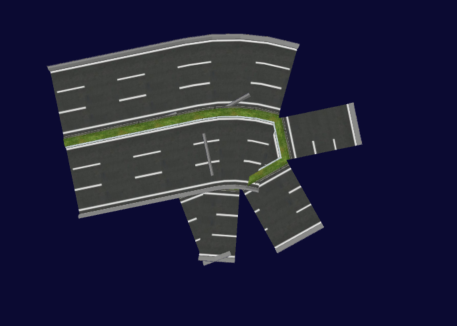

这个是创建三维线后，将图层风格设为三维符号，里面有个道路符号。您目前这种数据，没办法在三维实现车道效果。

---

好的，非常感谢您的回复，我再去研究下，祝您万事如意发大财
