Question

使用产品：supermap iDesktopx 11i ，supermap-imobile-2025-android-x64 操作系统：win10 x64

问题详细描述: 我的原数据是三维面数据，导出的场景瓦片在安卓端能正常加载并显示，我把同样的三维面数据通过类型转换转成三维线数据，再导出的场景瓦片在iDesktopx 正常显示，在安卓端就显示不出来了。是不是我转换的方式不对，想问一下这是什么原因导致的

Answer 1

您好：
根据您描述的问题， 三维面数据导出的S3M场景瓦片在Android端可以正常显示，但同样的三维面数据转换为三维线数据后导出的S3M瓦片在Android端无法显示，因为您这边提供的信息不全，还请您协助排查下以下问题

1、 检查三维线数据转换后的几何完整性 ：在 iDesktopx 中确认转换后的三维线数据集是否包含必要的Z值（高程）和属性信息。
2、 在Android端启用调试日志 ：查看加载时的错误信息，重点关注是否有“unsupported feature”、“parse error”或几何解析失败等提示。

希望可以帮到您。

为了更精确地分析问题，请您补充以下信息：
- 生成S3M场景缓存时使用的参数配置（可通过截图或文字说明）；
- Android端加载时的完整错误日志（若有）；
- supermap-imobile-2025-android-x64 的具体版本号（例如 11.0.0）；
- 是否尝试过将三维线数据转换为带有宽度的“面”再生成缓存，以及其结果。

Comments

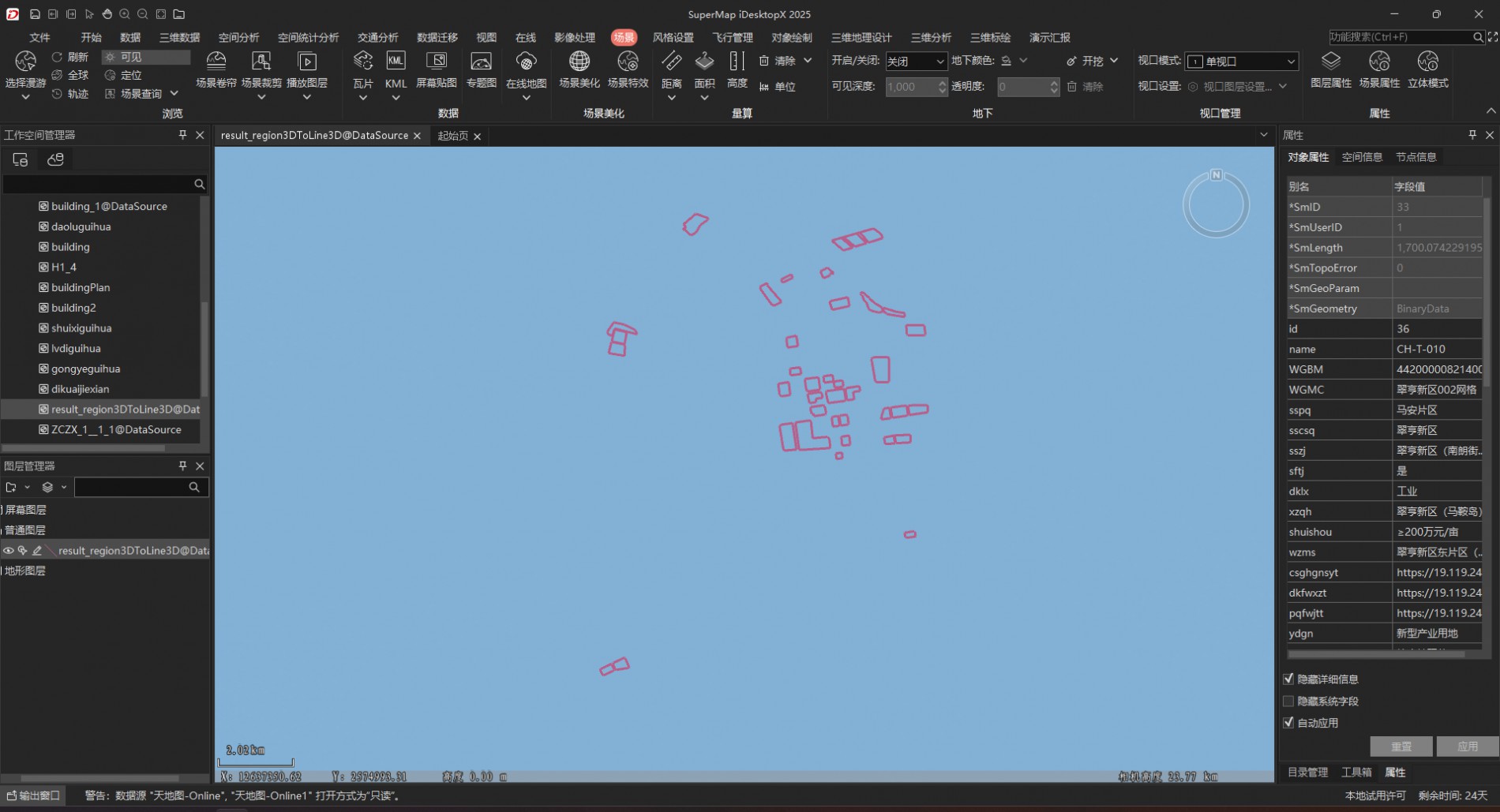

1.转换后的三维线有z值和属性信息，截图如下：

2.加载时显示加载成功，没有报错，但在AR场景中看不到。

3.生成场景瓦片时的参数配置如下：

4.- supermap-imobile-2025-android-x64 的具体版本号为：版本：12.0.0.0.250627.905 x64(SuperMap iObjects Java:12.0.0.0.123343)

5.我将三维线数据转成三维面后在安卓端也显示不出来。

以下是数据集文件，里边有三个数据集，一个是二维的原始面数据，一个是二维面转成三维面，一个是三维面转成三维线（生成的场景瓦片在安卓端不显示）：
通过网盘分享的文件：NewDatasource.udbx
链接: https://pan.baidu.com/s/1u3pceesNoJNmIH0QFNAP0Q?pwd=cdn4 提取码: cdn4

---

您好：

收到您补充的详细排查信息。根据您提供的截图（Z值正常、无报错日志）以及使用的版本（iMobile 12.0.0 Android x64），我们对“三维线转S3M后在AR场景不可见”的问题进行了分析。

尽管数据加载显示成功且无报错，但在 AR 场景中不可见，主要原因定位在瓦片生成参数（实例化）与线型风格渲染的配置上。请按照以下步骤调整：

从您提供的生成缓存截图来看，“实例化”（Instancing） 选项极有可能是导致问题的关键。

• 问题分析： 实例化技术通常用于重复的模型（如路灯、树木）。对于由地块转换来的三维线或不规则三维面，每个对象的几何形状都是唯一的。勾选“实例化”会导致移动端 GPU 无法正确解析这些非重复的几何体，从而导致渲染不可见（即使数据已加载）。

• 解决方案： 请重新生成 S3M 瓦片，并确保**取消勾选“实例化”**选项。

  • 建议配置：

    • 实例化： 取消勾选（必须）。

    • 纹理压缩： 建议优先选择标准格式（如 ETC 或 CRN_DXT5）

    • 过滤阈值： 建议设为 0 或 1，避免细小图斑被过滤。

三维线在移动端高分屏上，如果默认线宽为 1px，在 AR 视频背景下极易因反走样或光照原因肉眼不可见。

• 解决方案： 在 Android 代码中加载图层后，显式设置线宽和颜色。

可能存在高度遮挡或坐标系匹配问题。

• 高度模式： 截图显示数据 Z 值约为 1 米。如果 AR 场景识别的平面有轻微误差，数据可能被“埋”在地下。

  • 建议： 在代码中将图层高度模式设为 RELATIVE_TO_GROUND（相对地面），并设置 BottomAltitude 为 1~2 米，使其悬浮。

• 场景类型： 您的数据是平面坐标（X: 12640129...），生成缓存时选择了“平面”。

检查： 请确保 Android 端初始化的 SceneControl 或平面场景 (SceneType.SCENE_TYPE_PLANAR))

希望可以帮到您。

---

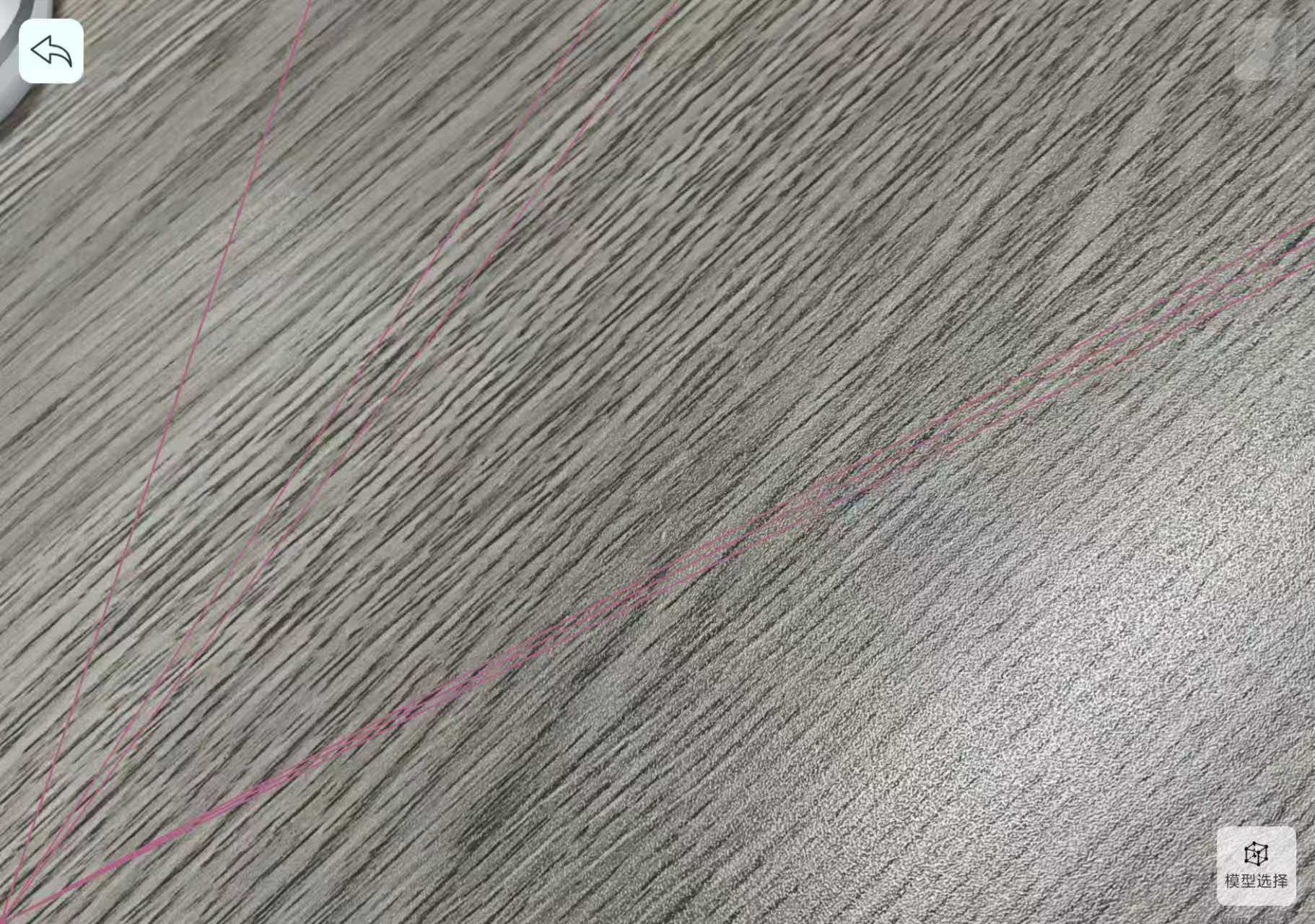

现在能显示出来了，但是我加载场景时通过设置偏移参数，arControl.setSceneTransLation(),会出现很多线交叉在一个点的画面，截图如下：

---

【解决办法】这是由于移动端大坐标精度丢失：移动端的 GPU在处理浮点数时通常使用单精度。当坐标值高达“一千万（10^7）”级别时，浮点数的小数部分精度会被严重舍弃，您原始数据的平面坐标数值过大（千万级），超出了手机显卡的浮点数计算精度，导致线对象的所有顶点向局部原点坍缩，从而呈现出“线条交叉”的现象；因此您需要先对源数据集进行平移操作（将数据移动到 0,0 附近），功能键叫指定偏移按钮。
