Question

iDesktopX11i版本：11.2.0.240430.10565 x64(SuperMap iObjects Java:11.2.0.111248)

桌面新建了EPSG:4490 坐标系的两个线图层，两个线图层都存储了赤道线，但两个线图层的SmLength字段值不一样，而且都与赤道周长不一样，请问是什么原因？

线图层A的坐标（-180,0）（180,0）

线图层B的坐标（-180,0）（90,0）（180,0）

重现步骤：桌面新建两条线，编辑状态选中线条双击，在右侧编辑线节点的坐标为上述坐标。

Answer 1

您好，

SmLength 字段存储测地线周长信息，测地线是依地球表面弧度的曲线，测地线周长为曲面的周长。

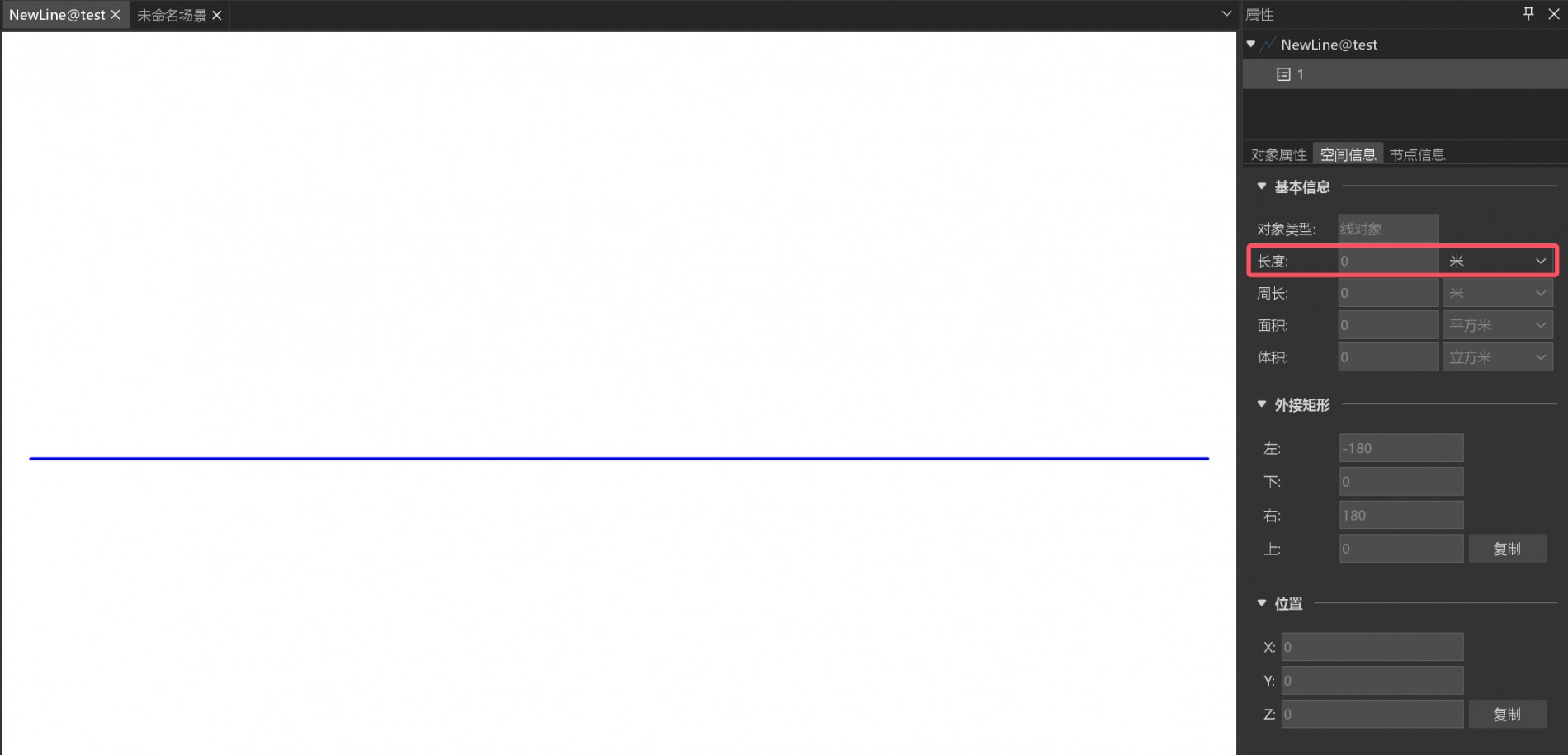

此处的线图层A节点从 （-180,0）到（180,0） ，实际测地线周长即为0，可在地图中点击线对象，右键选择属性即可查看该线对象基本信息。

属性表中 SmLength 字段显示的值为误差，可以忽略不计，如下图所示：

此处的线图层B中的节点是从 （-180,0）到（90,0） ，再从 （90,0）到（180,0） ，测地线周长约等于赤道长度的1/2，具体对象属性可参考上方图片进行查看。

希望能够帮助到您！

Comments

• supermap里表示赤道线要几个坐标点？
• supermap里表示南纬10度和北纬10度构成的多边形如何表示？
• 南纬10度和北纬10度构成的区域用±170经线切两刀后形成两个多边形，如何表示这两个多边形？

Answer 2

补充点测试结果，供有同样疑惑的人查阅。

• 线图层A的坐标（-180,0）（180,0）
  • arcgis计算线图层A（-180,0）（180,0）的长度结果：360度。
  • turf.js计算线图层A（-180,0）（180,0）的长度结果：0度。
  • supermap计算线图层A（-180,0）（180,0）的长度结果：0.0000000015569552748969（SmLength字段）。有点怪异，一般要么是0，要么是360度，或者360度对应的其他单位长度。
• 线图层B的坐标（-180,0）（90,0）（180,0）
  • arcgis计算线图层B的长度结果：360度。
  • turf.js计算线图层B的长度结果：180度。
  • supermap计算线图层B的长度结果：20,037,508.342780758（SmLength字段，4490坐标，换成4326坐标后长度又变了，按理说4326和4490地球长半轴一样，应该结果一致才对。还有这个长度是不是转成3857坐标计算的呢），转成度后约等于180度了。
• 基于以上结果继续提问：
  • supermap里表示赤道线要几个坐标点？
  • supermap里表示南纬10度和北纬10度构成的多边形如何表示？
  • 南纬10度和北纬10度构成的区域用±170经线切两刀后形成两个多边形，如何表示这两个多边形？

Comments

您好，

测地线周长单位为米，本地使用 iDesktopX 11.2.1官网版本桌面端测试4490坐标系投影转换为4326坐标系后 SmLength 字段值未改变。

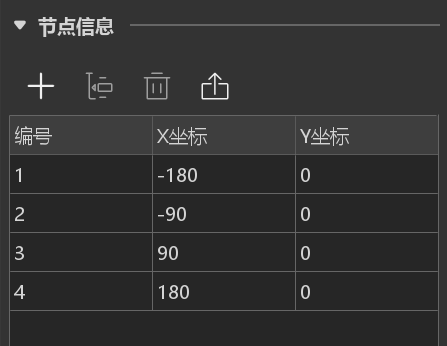

（1）对于表示赤道线，在 （-180,0）（90,0）（180,0） 三个点的基础上添加一个点即可，参考以下节点信息：

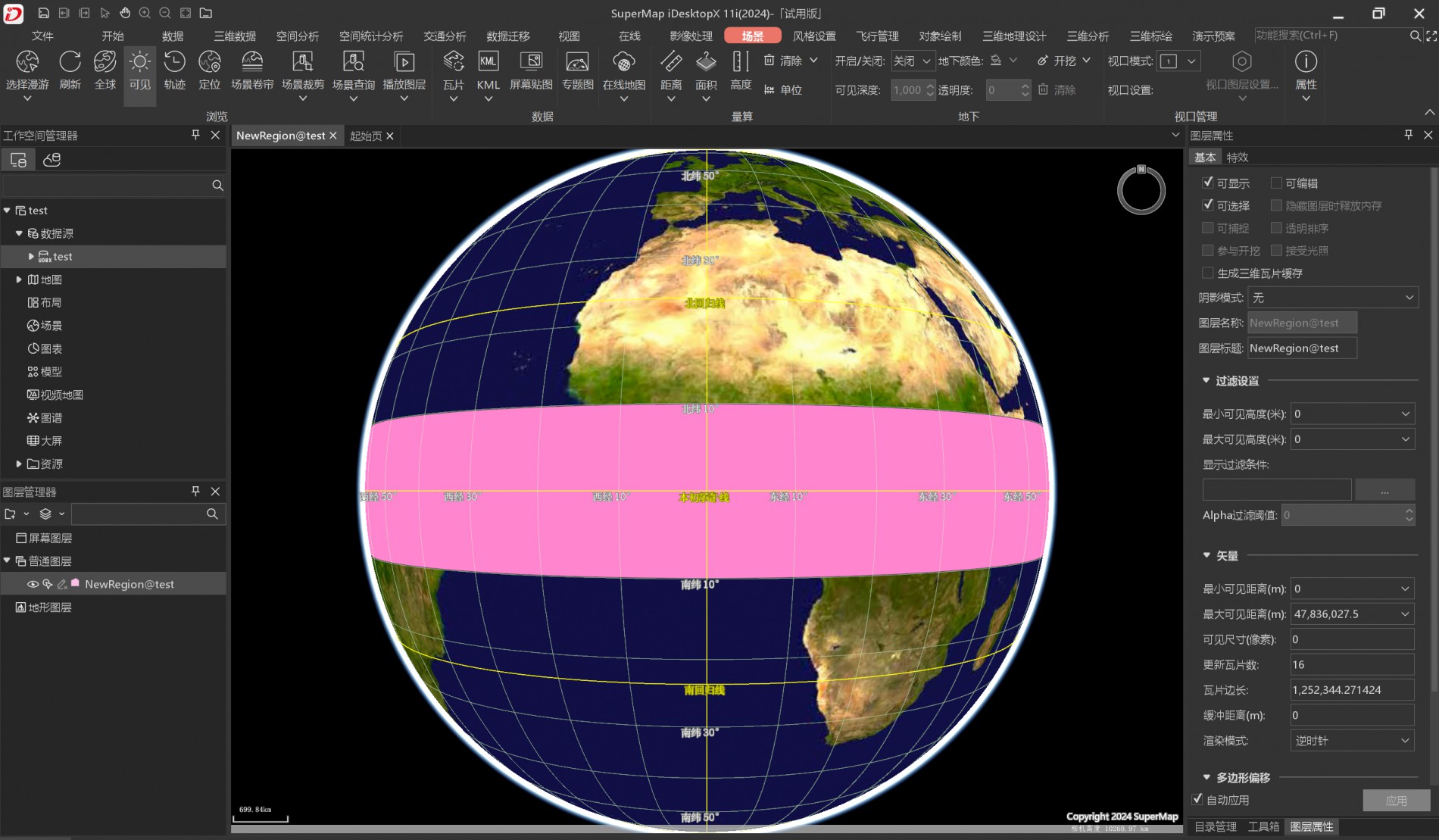

（2） 表示南纬10度和北纬10度构成的多边形可参考以下节点，面数据集可添加到球面场景查看，图层属性中可调整该矢量图层的“瓦片边长”：

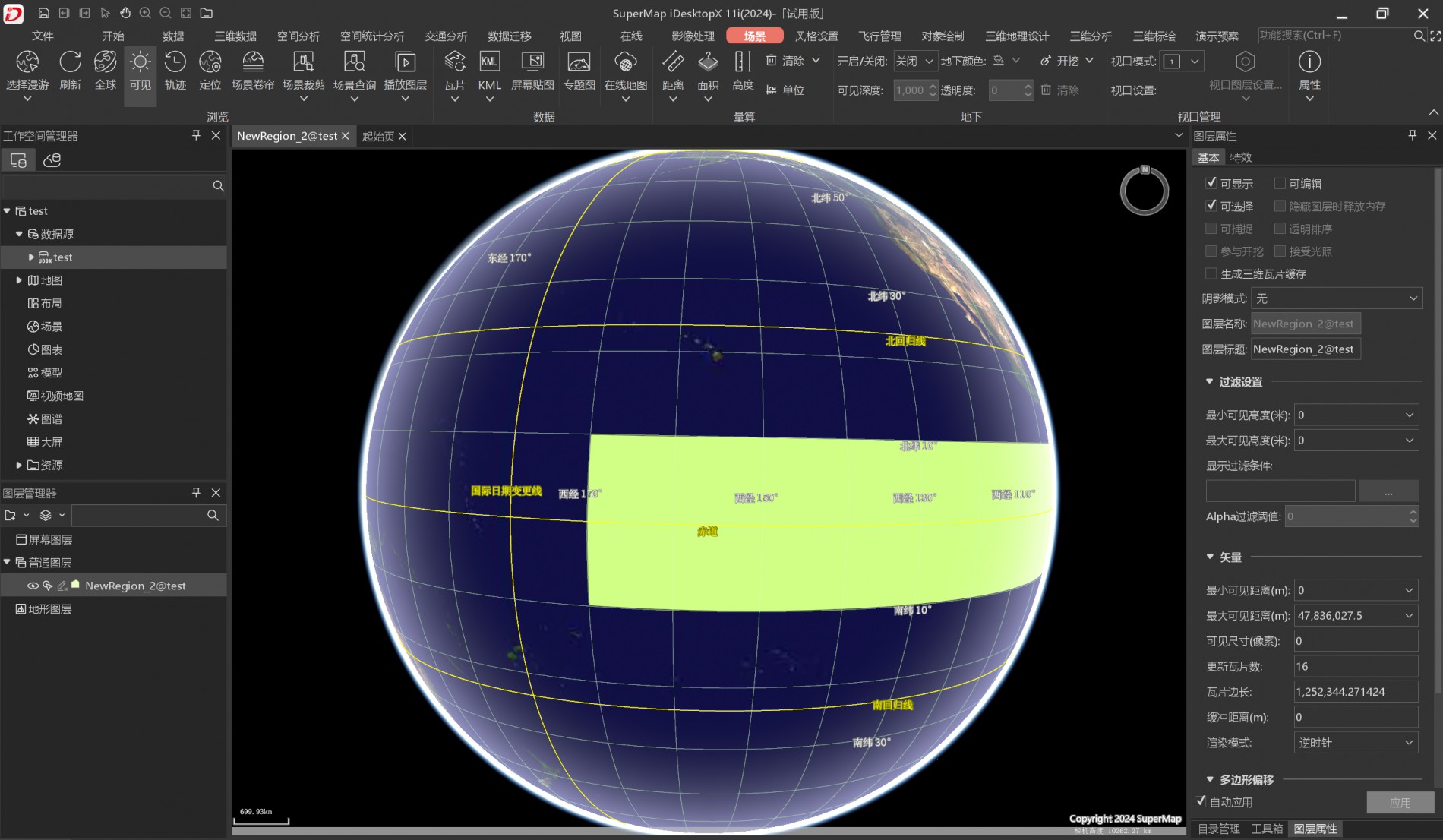

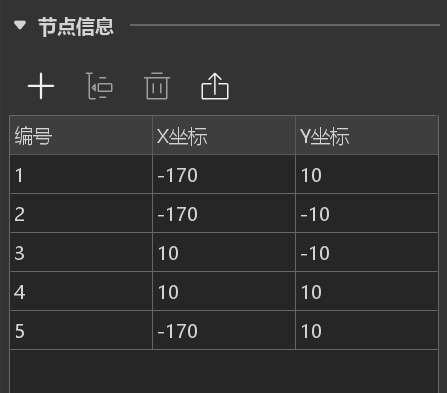

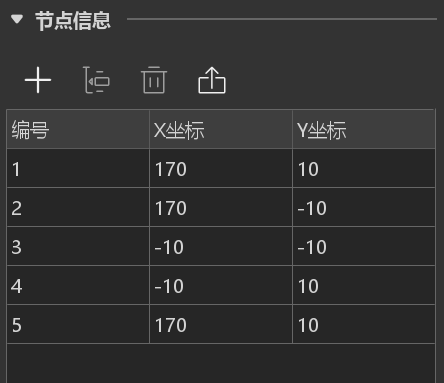

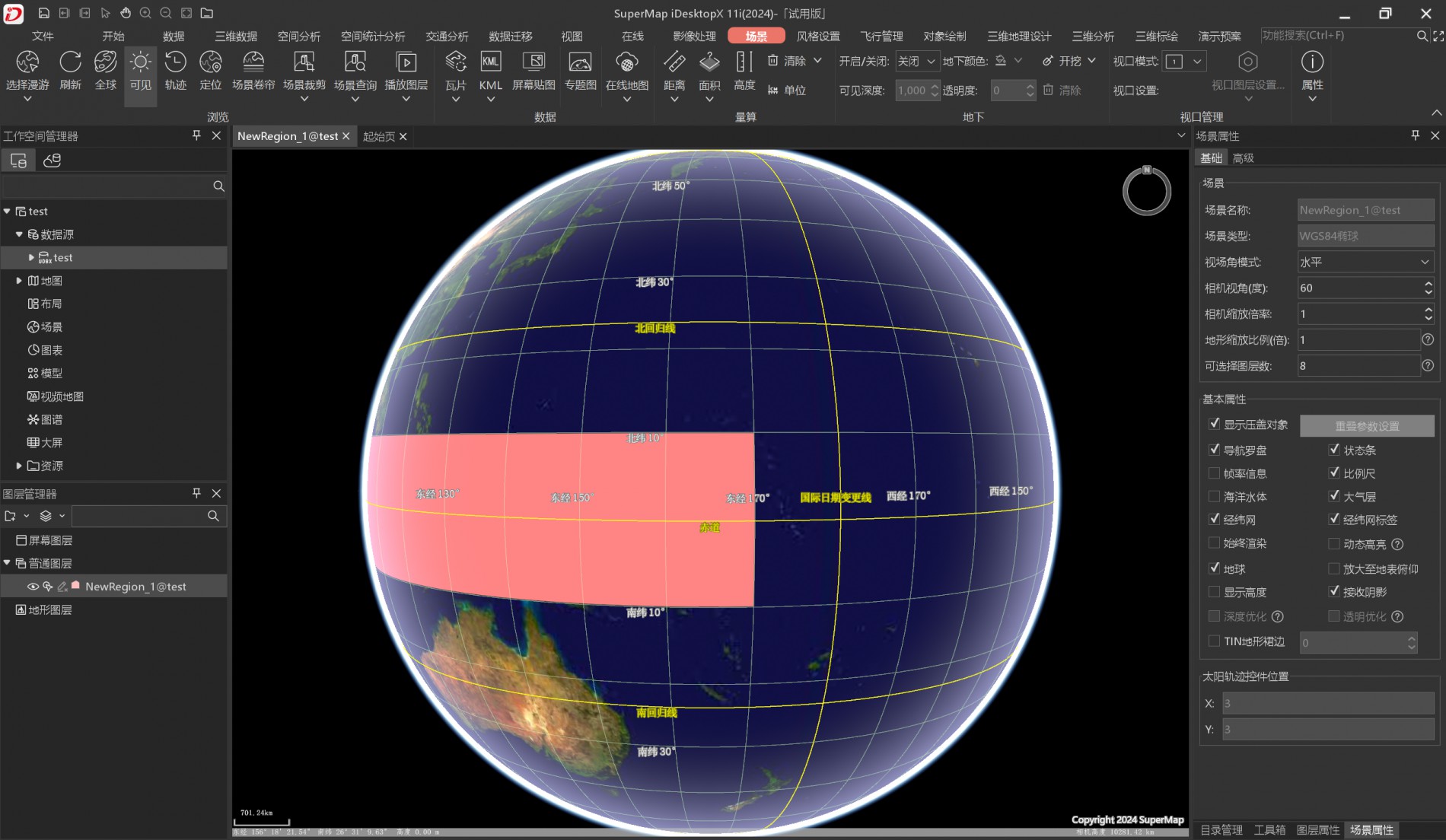

（3） 南纬10度和北纬10度构成的区域用±170经线切两刀后形成的两个多边形可参考以下节点：

希望能够帮助到您。
