Question

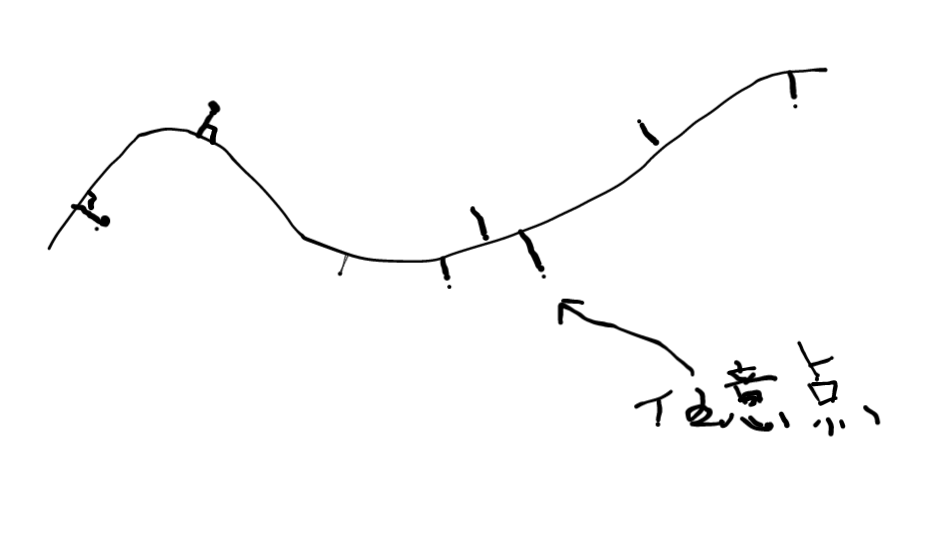

如下图所示，在这条曲线周围的任意一个点对这条曲线的垂直投影。请问有方法实现吗

Answer 1

您好，您所说投影，是否实际指的是一点到一线的最近距离垂足交点？

如果是的话，通过对点到线最近距离里求算的方式即可得到结果。

矢量线数据集中线数据集存储其实不是我们标准意义上的“曲线”，都是点序的折线端集合。

比如一条曲线“L”实际由节点L1、L2、L3.....组成

现有线外一点P，那么一个实现思路就是，迭代计算P与线 LnLn-1的距离，距离最小的哪条线段的距离出现交点就是结果。

如果您使用的JAVA组件，使用Geometrist.distance迭代计算点到线段L1L2、L2L3、L3L4.....的距离，

得到最小的距离线段，使用Geometrist.computePerpendicularPosition计算可以得到点P到该线段的垂足交点，

使用Geometrist.computePerpendicular计算可以的点P到该线段的垂线。

由此实现任意一点到一曲线的最近距离交点坐标与最近距离连线。

希望可以帮助到您。

Answer 2

您好，可以看看最短距离算子是否符合您的要求；

希望能帮助到您

Comments

你好，我是希望找到这个垂直投影点。

---

您好，这个方法可以获取垂足的坐标

autoComputeProjectPoint

public static boolean autoComputeProjectPoint(Recordset sourceRecordset,
                                              Recordset referenceRecordset,
                                              double maxDistance,
                                              Datasource outputDatasource,
                                              java.lang.String outputDatasetName)

自动计算点到线的垂线。

在结果属性表 outputDatasetName 中，会新建(sourceRecordset_Name)_ID 、(referenceRecordset_Name)_ID 、Distance 、SegmentIndex 、ProjectPoint_X 、ProjectPoint_Y 、Angle等字段。(sourceRecordset_Name)_ID 字段存储sourceRecordset记录集的 SmID, (referenceRecordset_Name)_ID 字段存储referenceRecordset记录集的 SmI, Distance 存储点到线的垂足的距离, SegmentIndex 存储点到线的垂足所在弧段ID（起始值为0）,ProjectPoint_X 垂足点的X坐标，ProjectPoint_Y 垂足点的Y坐标，Angle 垂线的角度（与正北方向的夹角）。

参数：

sourceRecordset - 指定的点记录集。

referenceRecordset - 指定的参考线记录集。

maxDistance - 指定的最大查询距离。取值范围为: 大于0 和 -1 。设置为 -1 时，表示不限制最大距离。距离单位与指定的点记录集所属数据集单位相同。

outputDatasource - 结果属性表所在的数据源。

outputDatasetName - 结果属性表名称。

返回：

一个布尔值，表示是否计算成功。如果成功，返回 true，否则返回 false。
