Question

生成地形后添加shp矢量，是贴合地形的，但在拉伸生成模型后建筑大部分就陷到地下了，底部高程应该选哪个呢？目前能选的只有floor、smuserid、id，这三个都试了下还是会陷到地下

Answer 1

您好，

根据您的需求描述，可通过"三维地理设计”选项卡下的“TIN地形操作”组“镶嵌”项使地形与模型能够很好的贴合。建议您参考联机帮助文档"镶嵌"部分内容，如下图所示：

希望能够帮助到您！

Comments

您好，我按照这个方法解决了建筑模型陷到地形下的问题，但是会有一个新的问题，就是生成出来的建筑顶部不平整的，出现了各种角度的弯曲，如何在这个基础上使建筑最顶部的面压平呢

---

您好，

您所描述的shp矢量贴合地形情况可能是进行了"风格设置"中的"拉伸设置"，实际上矢量数据可能没有完全贴合地形。如果生成建筑顶部不平整，不建议直接采取拉伸方法生成模型。

（1）如果您的TIN是缓存，建议在“三维数据”选项卡的“TIN地形”组中，单击“TIN工具”下拉按钮内的“提取三维数据"获取面在指定TIN地形上的高程值；

（2）如果您的TIN是栅格数据集，建议在空间分析选项卡->栅格分析->表面分析->提取三维数据生成新的三维矢量数据；

其次在"三维地理设计”选项卡的“规则建模”组中的“拉伸”下拉菜单中选择“拉伸闭合体”对三维面数据或模型拉伸构建实体模型。

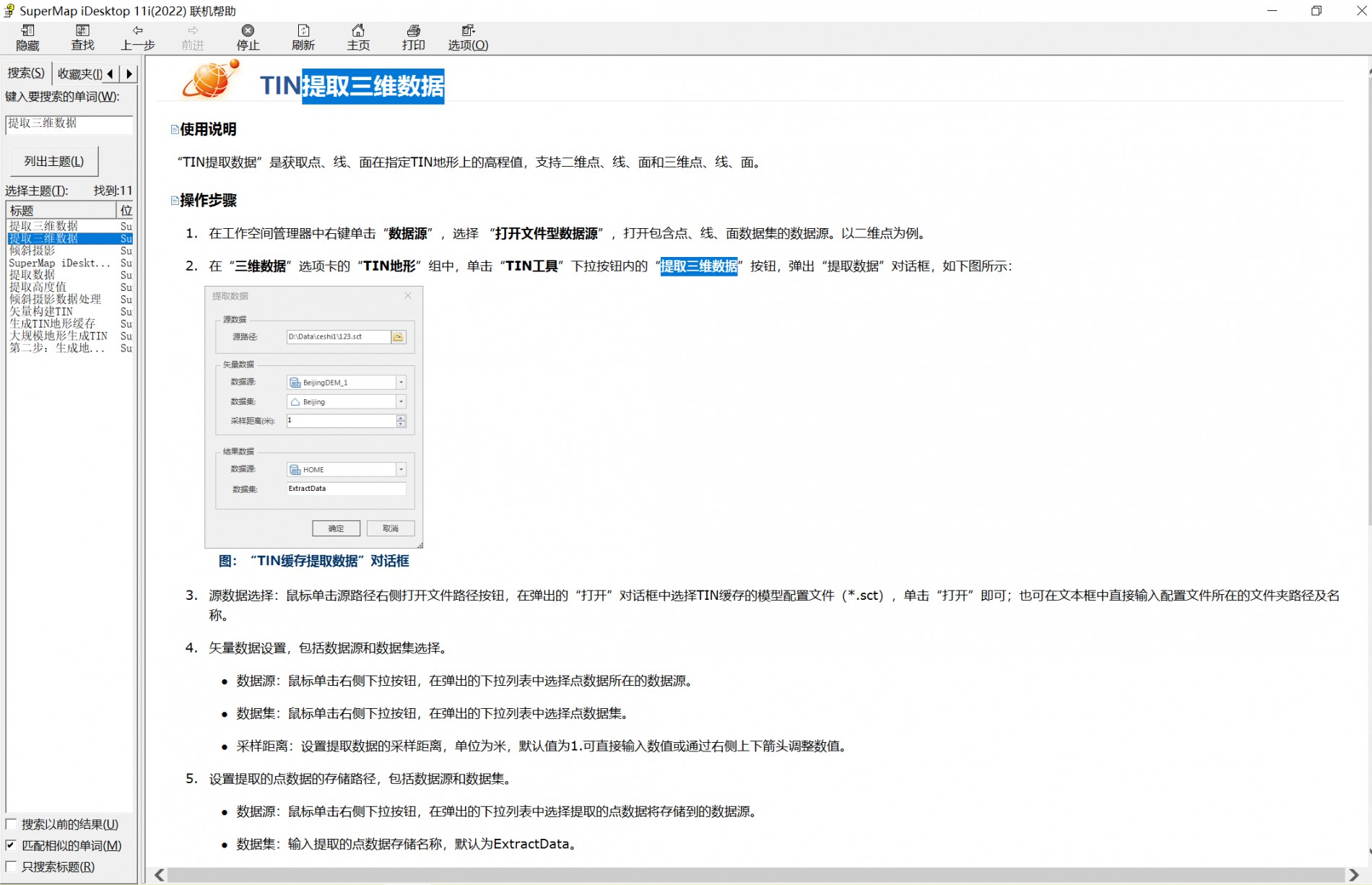

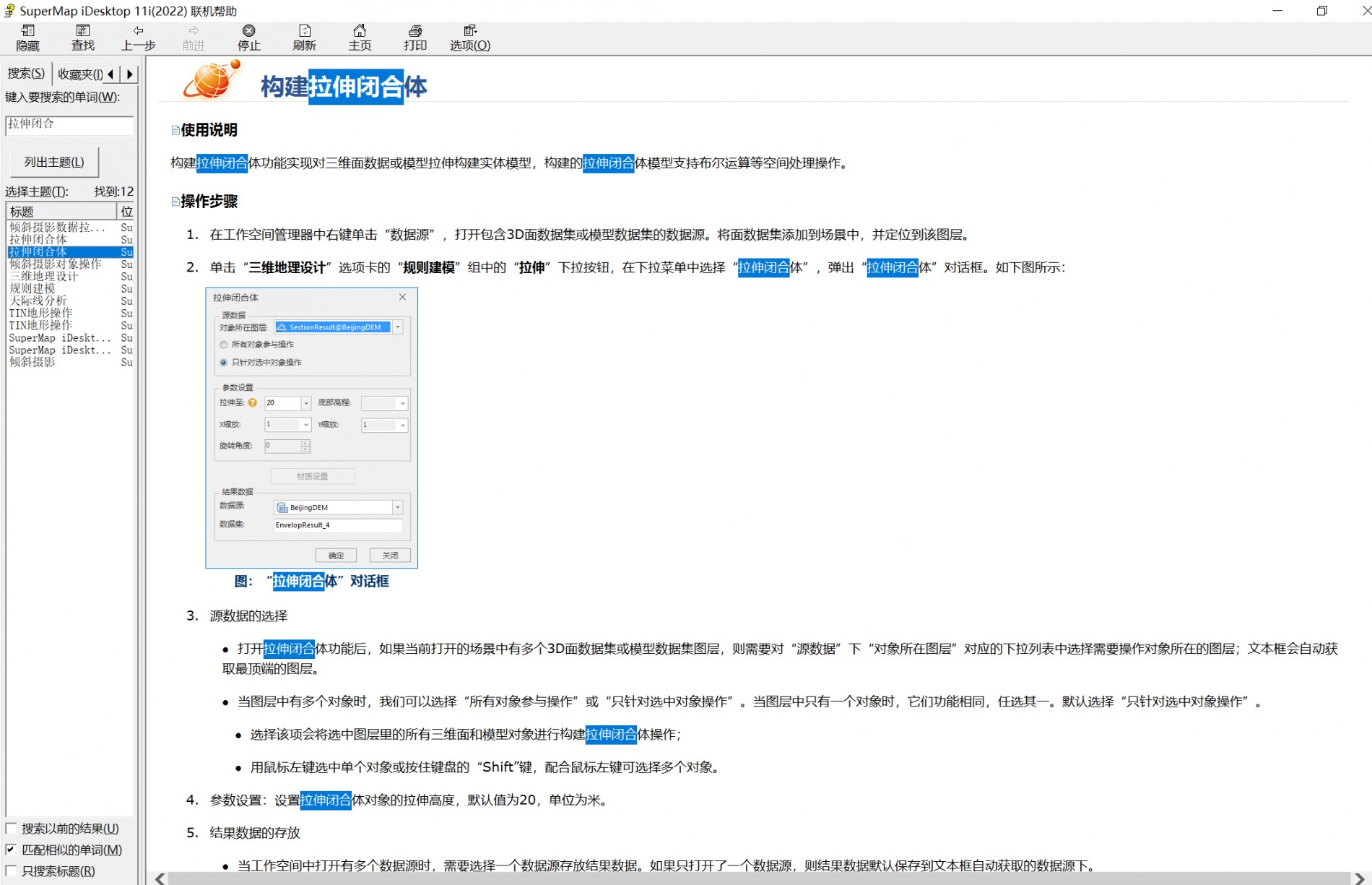

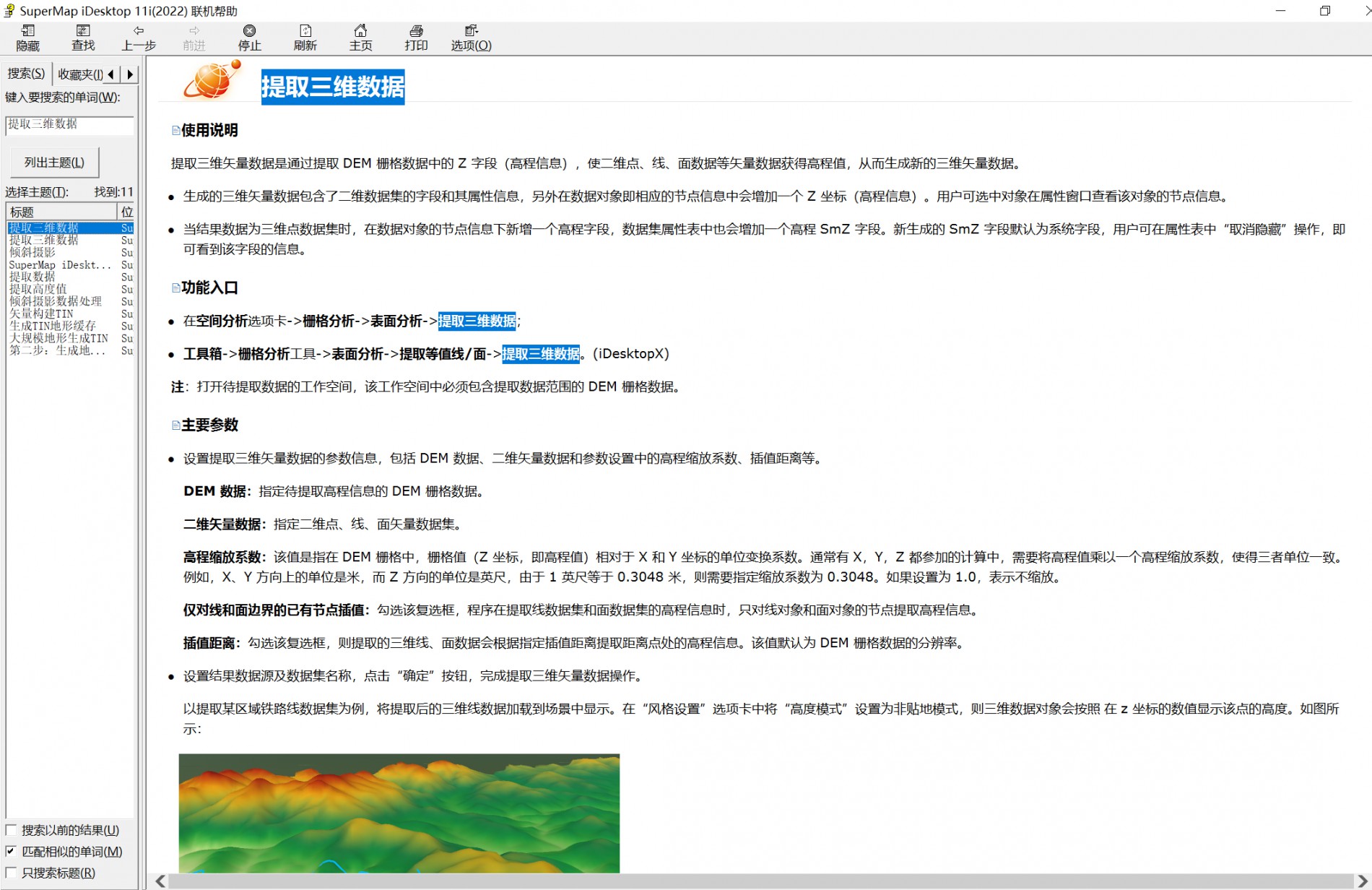

参数面板设置及相关注意事项建议参考联机帮助文档"TIN提取三维数据"、"提取三维数据"、"构建拉伸闭合体"部分内容。如下图所示：

希望可以帮助到您！
