如何实现等高线转三维模型然后与倾斜模型合并展示?
2EXP 2022年08月31日
数据类型: DWG等高线
已有库区水下等高线,希望将其转换为三维模型格式,与已有的大坝倾斜模型合并展示,并用iServer发布。

请问有什么办法吗?

1个回答

您好,这需要看您业务上想要将这份等高线处理成什么形式的三维数据来使用,才能给您建议如何处理数据。

首先dwg是需要导入转为线数据集的,如果只是需要三维线显示, 那么使用类型转换,将二维线转为三维线加载在场景中即可,

如果需要作为地形体使用,那么使用构建dem功能,将闭合等值线构建成dem栅格地形添加到场景中使用,

如果需要作为模型体使用,那么使用类型转换转为面数据,在使用规则建模里的拉伸建模,分层级拉伸成模型体合并后添加到场景中使用,

等等还有很多使用和展示的方法,但是需要您业务上具体确定要怎么使用,想要什么效果。

希望可以帮助到您。
10,513EXP 2022年08月31日

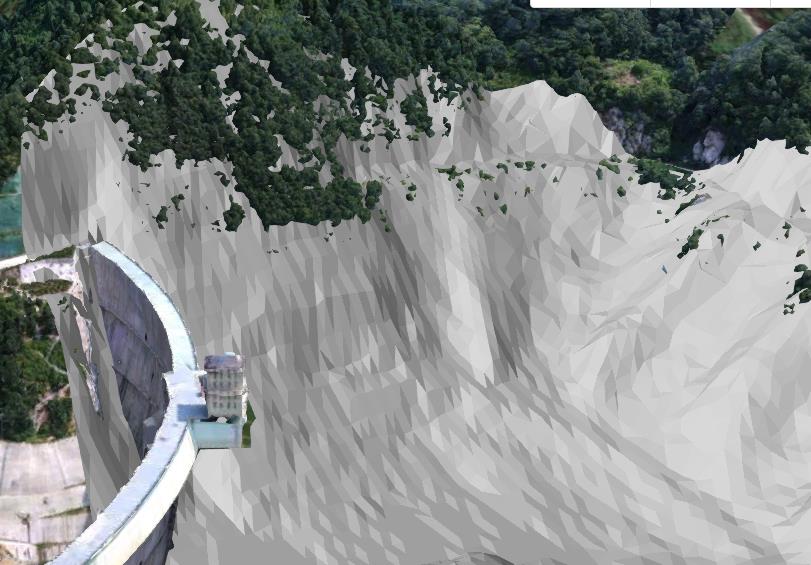

就是图片中这样的效果,截图中左侧为倾斜模型,右侧应该是等高线生成三维模型的形式。通过桌面端是否能实现呢?
您好,从您这个图来看,您右边的部分不像是等高线处理或者建模出来的。

像是单纯曲面建模,或者贴地、贴对象,或者提取倾斜、地形表面高度出来的感觉。

等高线本身和等高线建模,不容易呈现出您右边图中这种复杂起伏情况的。

谢谢!我尝试一下~laugh

...
