倾斜数据镶嵌功能的压平高度问题
298EXP 2022年07月18日
使用倾斜数据的镶嵌功能,绘制三维面,在镶嵌时镶嵌高度是绘制的三维面的最低点的高程值吗

1个回答

您好,直接绘制不做修改时是取面中低点的,因此建议您在镶嵌时绘制面后,可以手动将z输入值,调整为您需要镶嵌的高度。

希望可以帮助到您。
9,343EXP 2022年07月18日
不做修改时是取得三维面的最低点吗?
不是呢,三维面去做镶嵌时是按每个节点自身的高程去镶嵌压的,没有整个面本身高度这个概念。
手动输入Z值的话,最小值是不是0  支持负值吗
不是0,z给负值是可以的,在倾斜摄影镶嵌的界面改z值的话,是把面上每一个节点Z改成这个均值。
镶嵌功能最下面的“附加高度”和“缓坡宽度”两个选项是用来做什么的

我绘制的是三维面,然后点击导入功能,导入了进来,如果我不修改这里的XYZ中的Z值的话是按绘制时每个点的高程值进行压平的吗?   如果导入三维面进来后,又手动调整了这里的Z值,是把面上每个节点的高程都改成这个值进行压平吗?

你如果是导入面的话,面的形状(不同起伏的高低节点)不会变,会将面整体移动到所有节点之和的平均值为这个z值。
不是太懂  (1)导入三维面的时候,会以这里自动计算显示的Z值进行压平吗?此时是每个节点的高程都按这个Z值进行压平?

(2)如果是手动绘制的三维面:手动调整了这里的xyz值中的z值 是将三维面的每个节点的高程都按这个Z值进行压平吗?如果手动绘制好三维面后,没有调整这里的Z值 是以每个节点的高程进行压平吗

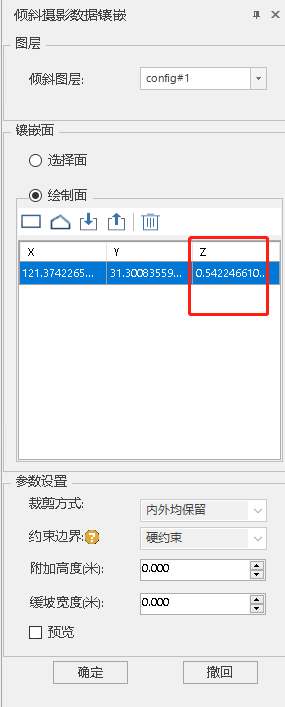

导入三维面的时候,会将每个节点的z值加起来求平均z,然后显示在你勾红框的哪个位置。

所以改z值就是均匀的改在每个节点上,让它们的平均z值达到你的修改值,没法精准控制每个节点想要的高程效果。

附加高度而是固定的把每个节点加减那么多值,控制很明确。

手动绘制的三维面同样遵循这些修改效果。
...
