用代码为图层设置面填充符号后,打开工作空间后不显示。

0 投票

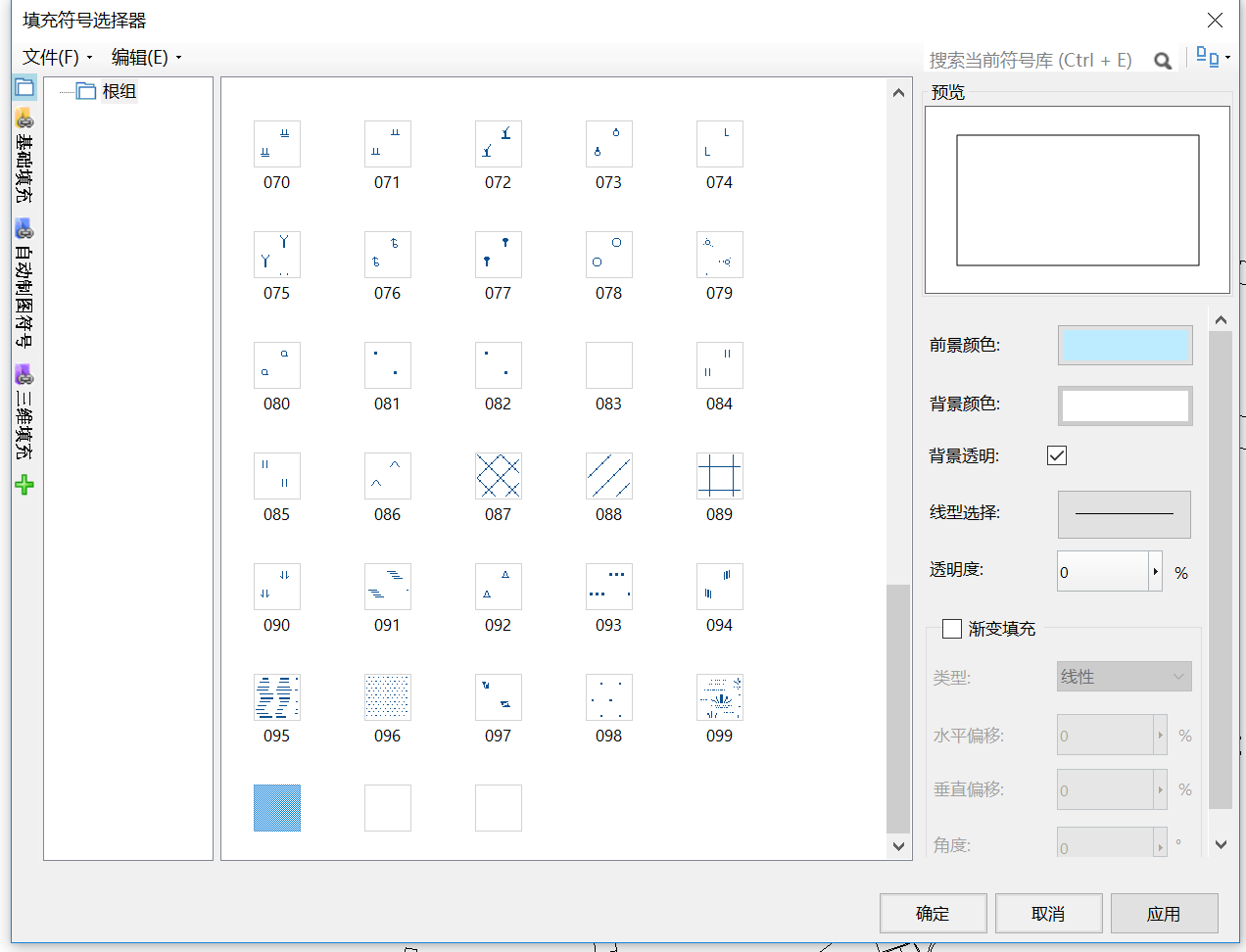

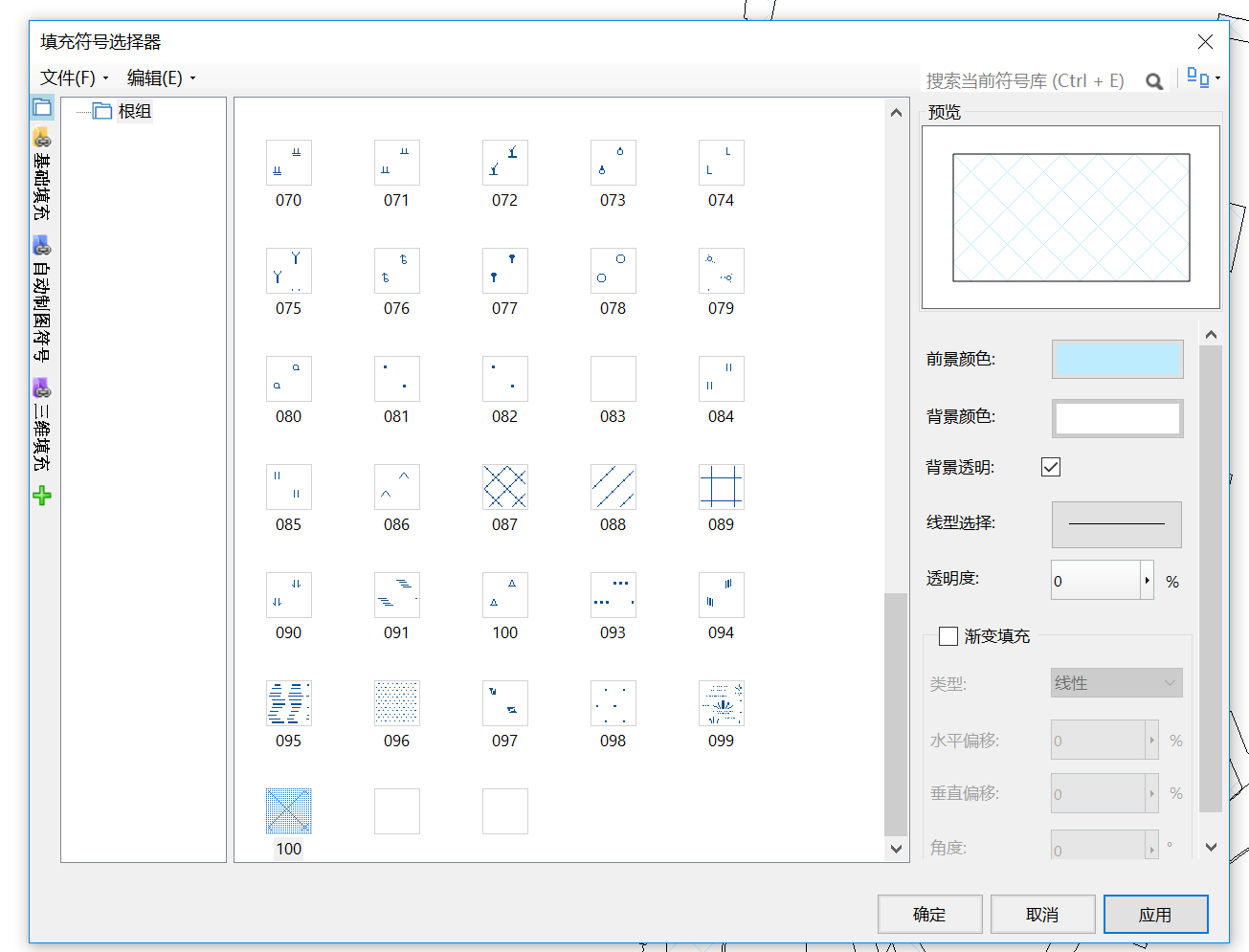

问题是用代码设定图层的风格后,打开工作空间,图层并没有相应的风格,资源库中存在,图层已选定所需的风格,但是风格没有刷新。需要手动打开填充符号编辑器,选中一次填充符号,点击确定,再点击填充符号选择器的应用,图层风格才真正刷新。是否我的代码缺少一步刷新的操作?

代码大致是这个样子,有些获取数据库图层的地方省略了。

SymbolFill symbolFill = new SymbolFill();
SymbolFillBase symbolFillBase = new SymbolFillBase();
SymbolFillMarker pSimpleSymbolFillMarker = new SymbolFillMarker();

double angle = (45 * (Math.PI)) / 180;
double halfWidthOrHeight = 50 * Math.Tan(angle);
point2Ds.Add(new Point2D(0, 50 - halfWidthOrHeight));
point2Ds.Add(new Point2D(100, 50 + halfWidthOrHeight));
double Width = 10;
double Height = 10 * Math.Tan(angle);
GeoLine geoLine = new GeoLine(point2Ds);

SymbolMarker marker = new SymbolMarker();
marker.FromGeometry(geoLine, new Rectangle2D(new Point2D(0, 0), new Point2D(100, 100)));
marker.Origin = new Point(50, 50);

SymbolMarkerStroke symbolMarkerStroke = marker[0];
symbolMarkerStroke.LineWidth = 1;

marker.Size = 100;
string guid_8 = Guid.NewGuid().ToString().Replace("-", "").Remove(8);
marker.Name = guid_8 + "esri";

int SymbolFillMarkerID = supermapResource.MarkerLibrary.Add(marker);

pSimpleSymbolFillMarker.MarkerID = SymbolFillMarkerID;
pSimpleSymbolFillMarker.MarkerSize = 100;
pSimpleSymbolFillMarker.MarkerPoints = new Point[1] { new Point() { X = Convert.ToInt32(Width * 0.5), Y = Convert.ToInt32(Height * 0.5) } };
pSimpleSymbolFillMarker.Width = Convert.ToInt32(Width);
pSimpleSymbolFillMarker.Height = Convert.ToInt32(Height);
symbolFillBase.SetFillMarker(pSimpleSymbolFillMarker);
symbolFillBase.ForeColor = ConvertColor.ConvertWJColorToSystemColor(pWJLineFillSymbol.Color);
symbolFill.Add(symbolFillBase);
int id = supermapResource.FillLibrary.Add(symbolFill);
supermapGeoStyle.FillBackOpaque = false;
supermapGeoStyle.FillSymbolID = id;
supermapGeoStyle.LineSymbolID = 0;
supermapLayersettingVector.Style = supermapGeoStyle;
map.Layers.Add(pDatasetVector, supermapLayersettingVector, false);

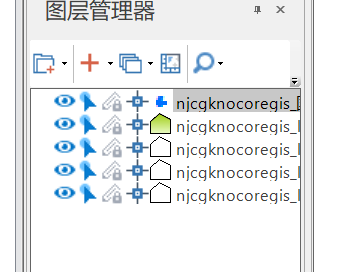

工作空间第一次打开后:第一个是点符号正常,第二个是渐变填充符号正常,后面三个都不正常显示。

12月 11, 2020 分类:  163次浏览 | 用户: wang2543311 才疏学浅 (13 分)

1个回答

1 投票

已采纳
跟之前你提出的问题是一样的,桌面制作符号的时候选择的符号都会先拷贝到内部符号库里面。但是对外的代码没有从符号库拷贝到线型库内部符号库的接口  只能先用桌面选择之后自动拷贝进去  然后用代码选择。
12月 11, 2020 用户: 程逸诗 名扬四海 (4,378 分)
采纳于 12月 11, 2020 用户:wang2543311
...
