kml中添加三维点 转成cad点高程数据缺失
35EXP 2019年09月03日
在桌面端场景中新建一个kml文件,并且绘制一个三维点,设定好相应的坐标(Z值为大于0的数值),并保存。然后再做数据导入操作,生成的cad数据集中该三维点的坐标Z值归为了0值。如果添加到场景中就无法正确表达该三维点信息了。希望可以解答一下。

1个回答

您好,您这边的需求是什么呢,如果是您需要绘制出三维点,那么建议您这边就是直接在数据源那里右键新建数据集(选择三维点数据)来绘制三维点,不建议您这边使用KML绘制点数据以后再导入为CAD这种方式来
4,186EXP 2019年09月03日
您好。我想要添加一个三维点作为一个地标来实现。用来指示一个三维模型。因为考虑到转成cad可以链接属性表,所以就转成了cad格式,但是转换以后点的高程值就归为0了。
您好,三维点数据集也是能够外挂模型的,建议您这边使用三维点数据来指示模型
这个可以吗,具体要怎么操作,麻烦您详说一下。
您稍等哈,这边马上给您截图
嗯嗯,麻烦了。

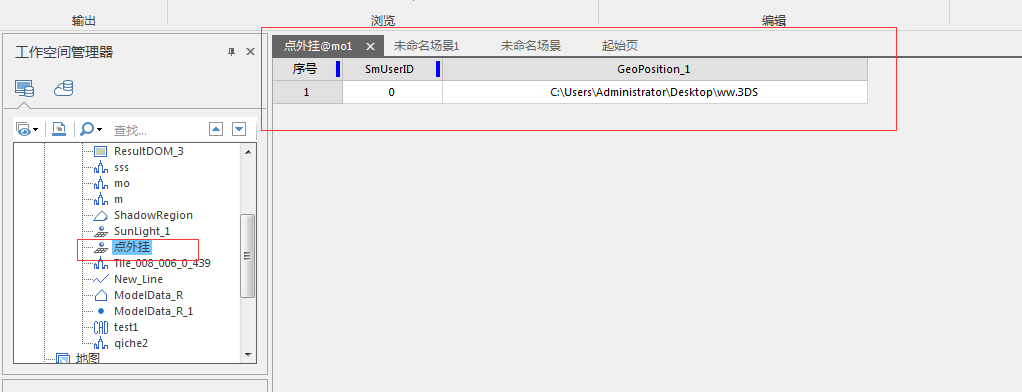

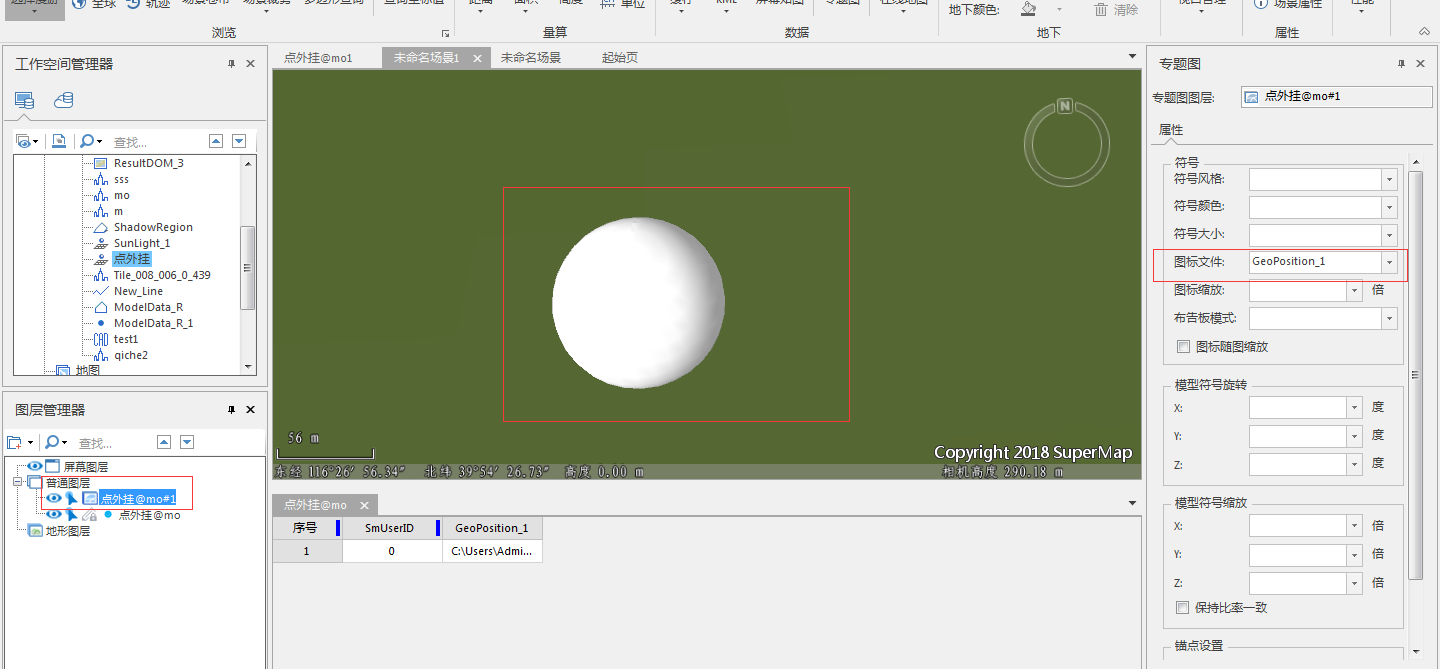

您好,首先需要一个点数据集,然后在点数据集中新建一个文本型字段,将模型的路径写入到该字段中,然后将该点数据添加到场景中,右键制作专题图,选择自定义专题图,然后在专题图面板中的图标文件那里选择放置路径的字段即可。

好的。明白了。谢谢您嘞。
还有要问的就是为什么导成cad数据集以后,点的位置信息并没有保留呢。
CAD一般都是放置二维的点线面,在KML导入的时候自动将三维的点识别成二维的点数据,并没有识别Z值
嗯嗯,好的。谢谢。
...
