Question

使用产品：idesktop9D.NET 操作系统：win10 x64

数据类型：文件型

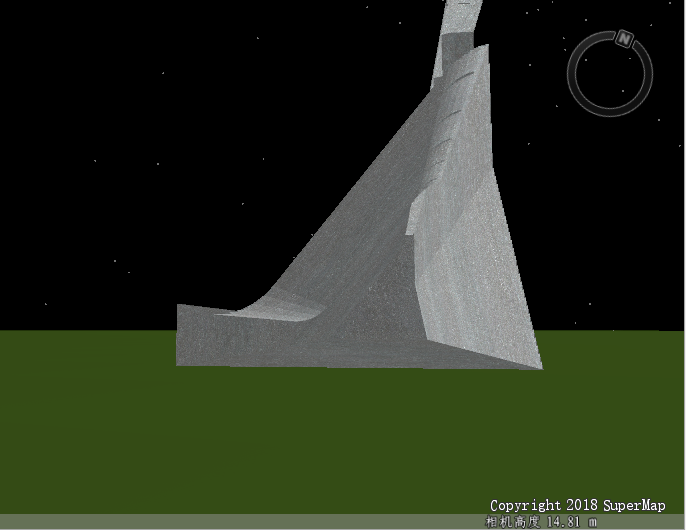

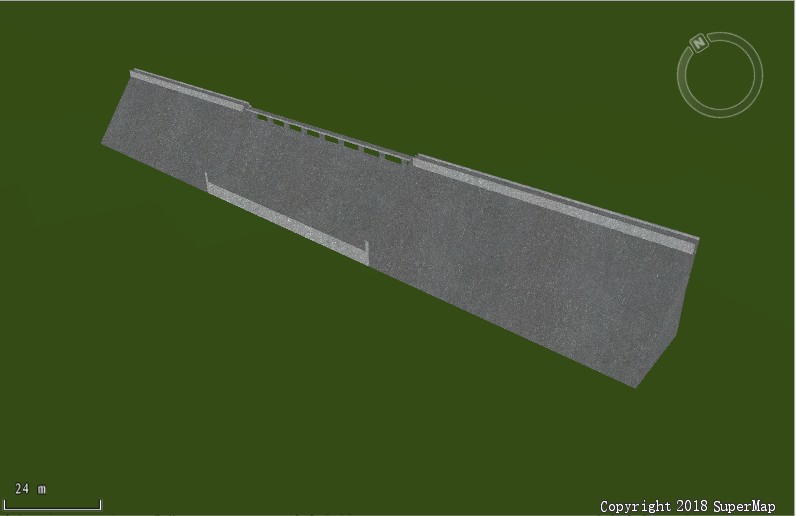

问题详细描述：用catia画了一个大坝模型，在3DMAX里渲染后，用MAX插件导入到球面场景，做了剖面分析，发现模型里面是空的，只有外壳。请问这是怎么回事，有什么方法解决吗？

Answer 1

你好，你导入到3DMAX以后检查过是否是只有外壳呢？建议你这边检查一下是在3DMAX中就已经为空壳还是是导入桌面iDesktop以后变成空壳的。

Comments

您好，这个要怎么检查啊，在MAX里面做剖面吗？还有我把catia文件转换成3dxml再用插件导入也是空心的。

---

你这边先这样测试一下就是你先不用3DMAX渲染直接使用catia插件导出，在桌面里面看一下是否是只有外壳

---

没有catia插件，之前申请试用一直没有回复。所以才想着从别的方面导入。。。。

---

建议你先在3DMAX中看一下你的模型是不是本来里面就是空的，因为有的时候建的模型里面他里面本来就是空的，这个需要你确认一下

---

Catia里面是实体的。是不是Gis软件只能提取模型外表面？我用Max画了一个简单的长方体导入进入也是只有外壳，对revit软件导入的房屋作剖面，墙体也是空心的？

---

你好，你这里所说的剖面是三维分析里面的剖面分析还是什么剖面呢，能具体说明一下是什么功能吗？

---

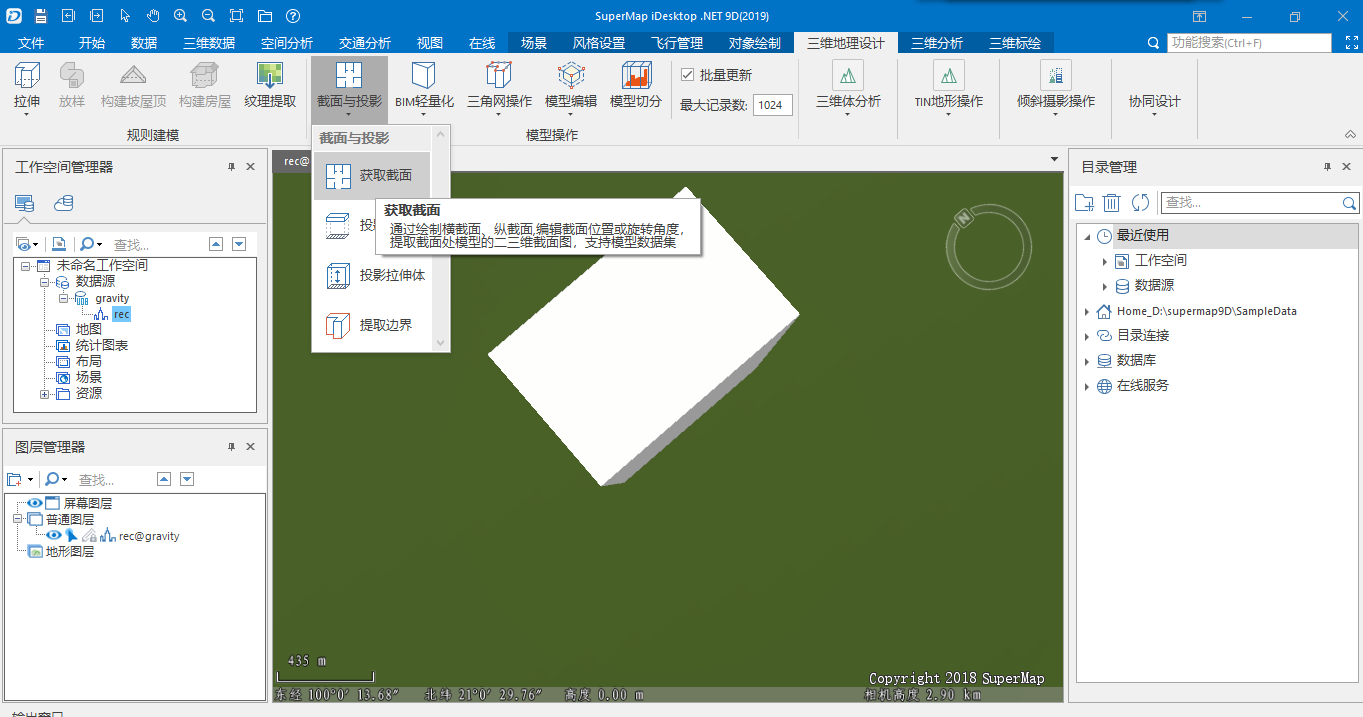

三位地理设计-截面与投影-获取截面

---

你好我刚刚测试了，在这些建模软件中建的模型实际都为空心的，只是说我们现在使用的模型他的外观看起来是实心的，你可以在3DMAX中随便画一个正方形，然后右键转换成可编辑多边形，任意的删掉一个面，里面都为空心的，而不是说在导入iDesktop以后是空心的。

---

好的 十分感谢您花费时间解答，在catia里做剖面是实心的，我觉得还是GIS只能显示三维点线面不能显示实体，但这些模型可以做求差的布尔运算，所以应该不只是空壳。
