BIM的revit插件使用问题
2EXP 2017年03月15日

你好!测试版的revit插件我已经安装上了,现在有几个问题想寻求帮助。

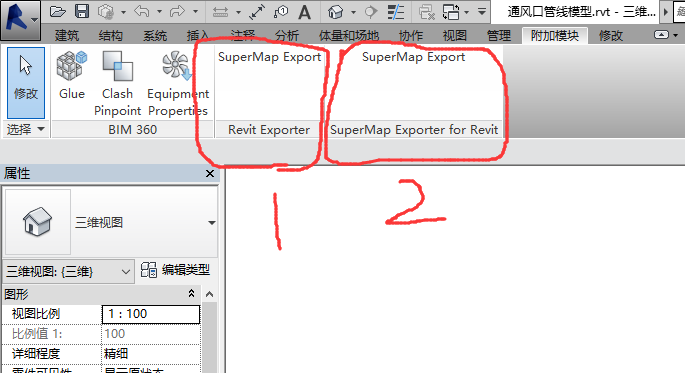

1、revit插件安装后,在revit上有两个导出按钮,两个按钮导出的信息所占存储大小差别比较大,这两个导出按钮导出的模型和信息有什么区别吗?

2、超图关于bim建模有什么要求吗,有没有类似技术文档,包含bim建模要求和bim插件使用说明书?

1个回答

您好,这个插件是正常的,您图中的1导出的数据是CAD数据集,里面没有保存实例化信息;对象重复存储,所以占用的大小就比图中的2 导出的模型数据集大 ,模型数据集保存了实例化信息。

链接:http://pan.baidu.com/s/1qXZbxVm 密码:7wrm 该地址里面的文档就是BIM的技术文档
887EXP 2017年03月15日
模型数据集保存了实例化信息,具体指的是什么?

我实际导出来的数据集,2的udb比1的udb大很多,这是什么情况?

图中1/2分别在什么时候使用呢?

谢谢
您确定是这样的吗?1的UDB比2的UDB小?我们这边同事测试出来的结果是1的UDB比2的UDB大。如果不一致你看下你导出时,两次的参数是不是有区别?

实例化:用于重复模型较多的情况,可以实现对相同的几何模型只绘制 一次,降低了显卡等硬件设备的压力
好的,谢谢  我再研究一下
...
