3D for plugin二三维联动
sky
1EXP 2018年05月30日

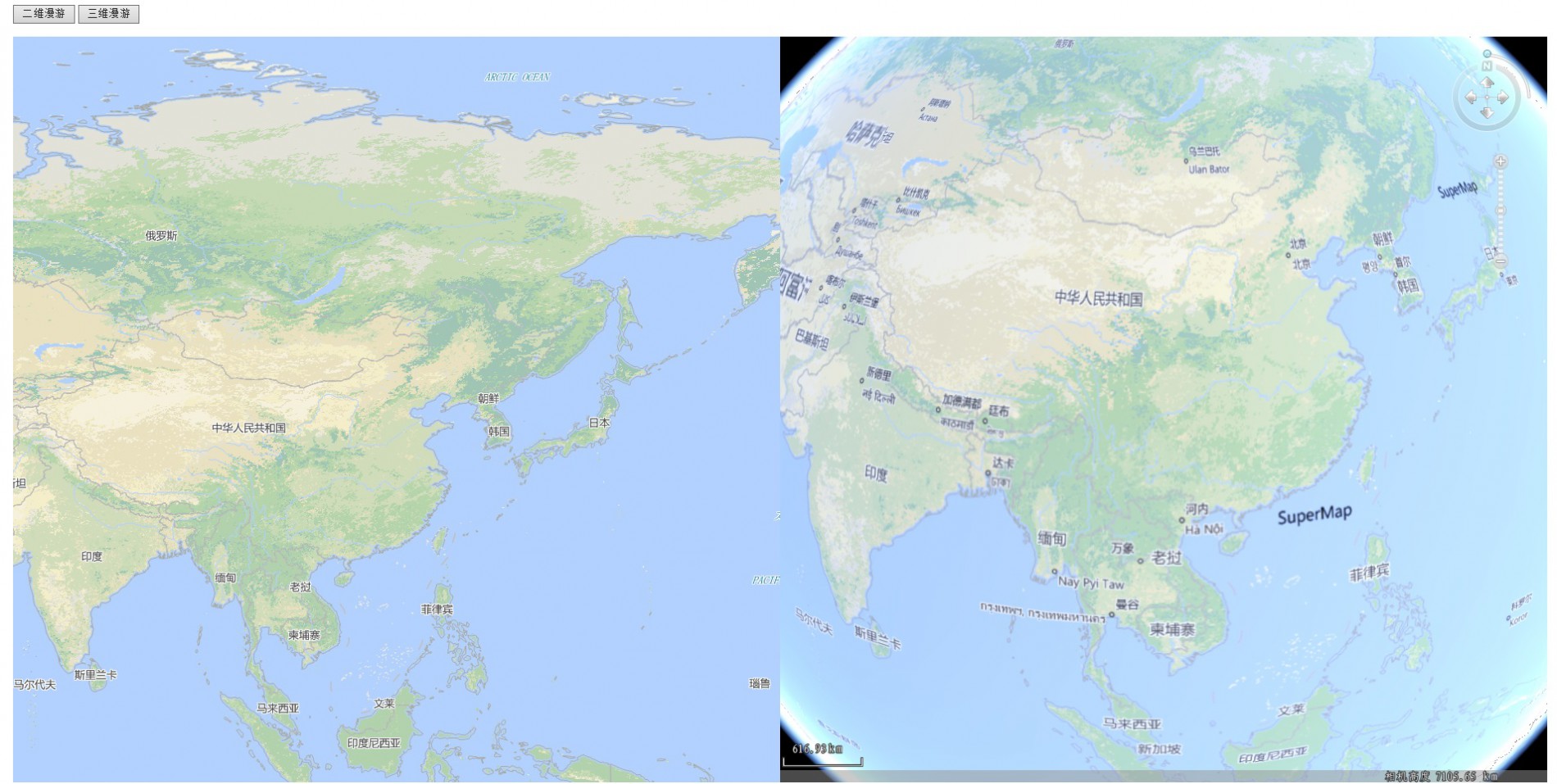

我已经实现官网示例二三维一体化的联动操作，但是官网的示例是通过点击按钮来控制二维漫游，还是三维漫游的，而我的程序没有通过按钮来控制。问题是：我在操作了三维球之后，鼠标移到二维地图上漫游，感觉鼠标还是在操作三维球；我在操作了三维球之后，鼠标移到二维地图上通过滚轮缩放，三维球一直在缩小。我使用的是idesktop8c

1个回答

您好，您看的哪个范例，按钮一般是用来切换二三维的
胡林
5,985EXP 2018年05月30日

我看的是“二三维一体化”。示例中是按钮来切换二三维的。但是我现在要实现的没有切换。我想直接操作二维或者三维

sky
1EXP 2018年05月30日

你不想用按钮切换就在初始化的时候调用mapPan()和scenePan就行了啊，注意scenePan中不要注销地图监听就行了

修改处代码：

  try {
        //初始化二维地图
        initMap();


        //初始化三维场景控件实例,参数为包含控件的HTML元素
        sceneControl = new SuperMap.Web.UI.Controls.SceneControl($get("sceneControlDiv"), initCallback, failedCallback);
        mapPan();
        scenePan();
    }

胡林
5,985EXP 2018年05月30日
这样的话，有一个问题，就是我对三维进行了漫游操作，然后再移入二维进行操作，总感觉鼠标的焦点还在三维球上，三维球一直在缩小
sky
1EXP 2018年05月30日
我对三维进行漫游操作以后，能不能自动的失去焦点？当我再对二维地图操作的时候是正常的联动三维。
sky
1EXP 2018年05月30日
我这边操作是正常的，没出现你说的问题，你用的什么浏览器？以及插件的版本？
胡林
5,985EXP 2018年05月30日
<sml:Version>8.1.1.14420</sml:Version>
<sml:PackageVersion>14420</sml:PackageVersion>
<sml:UpdateUrl>/iserver/iClient/for3D/plugin/Setup.exe</sml:UpdateUrl>
<sml:UpdateUrl_x64>/iserver/iClient/for3D/plugin/Setup_x64.exe</sml:UpdateUrl_x64>

这是插件版本信息。我用的ie10
sky
1EXP 2018年05月30日
请问可以发一份示例代码吗？
sky
1EXP 2018年05月30日
你说的问题应该是兼容性问题，ie兼容到ie8，代码我贴下面
胡林
5,985EXP 2018年05月30日
<!DOCTYPE>
<html>
<head>
<meta http-equiv="X-UA-Compatible" content="IE=8"/>
<meta http-equiv="Content-Type" content="text/html; charset=UTF-8"/>
<title>二三维一体化浏览</title>
<script type="text/javascript" src="SuperMap.Include.js"></script>
<script type="text/javascript">
var sceneControl = null;
var scene = null;
var map = null;
var mapLayer = null;
var center = null;
var htmlUrl = document.location.host;

//判断网页的打开方式是本地打开还是通过网络打开
//不同的打开方式url赋值不同
if (htmlUrl == "") {
    htmlUrl = "http://localhost:8090";
}
else {
    htmlUrl = "http://" + htmlUrl;
}
var mapUrl = htmlUrl + "/iserver/services/components-rest/rest/maps/World Map";
var sceneUrl=htmlUrl + "/iserver/services/map-world/rest/maps/World Map";

function uaMatch(ua) {
    ua = ua.toLowerCase();

    var match = /(webkit)[ \/]([\w.]+)/.exec(ua) ||
            /(opera)(?:.*version)?[ \/]([\w.]+)/.exec(ua) ||
            /(msie) ([\w.]+)/.exec(ua) ||
            !/compatible/.test(ua) && /(mozilla)(?:.*? rv:([\w.]+))?/.exec(ua) || [];

    return { browser: match[1] || "", version: match[2] || "0" };
}
function initMap() {
    map = new SuperMap.Map("mapDiv", {controls: [
        new SuperMap.Control.Navigation({
            dragPanOptions: {
                enableKinetic: true
            }
        })]});
    baseLayer = new SuperMap.Layer.TiledDynamicRESTLayer("World", mapUrl, {transparent: true, cacheEnabled: true}, {maxResolution: "auto"});
    baseLayer.events.on({"layerInitialized": addMapLayer});
}

function addMapLayer() {
    map.addLayer(baseLayer);
    map.setCenter(new SuperMap.LonLat(116, 39), 2);
    map.allOverlays = true;
}
function onPageLoad() {
    try {
        //初始化二维地图
        initMap();

        //初始化三维场景控件实例,参数为包含控件的HTML元素
        sceneControl = new SuperMap.Web.UI.Controls.SceneControl($get("sceneControlDiv"), initCallback, failedCallback);
        mapPan();
        scenePan();
    }
    catch (e) {
        //若没有安装插件，则抛出该异常
        if (e.name == SuperMap.Web.Realspace.ExceptionName.PlugInNotInstalled) {
            var url = htmlUrl + "/iserver/iClient/for3D/plugin/Setup.exe";
            document.write("<a href='" + url + "'>未检测到 SuperMap iClient3D for  Plugin 插件，请单击此处下载并安装插件。</a>");
            return;
        }
        //若使用非IE浏览器，则抛出该异常
        else if (e.name == SuperMap.Web.Realspace.ExceptionName.BrowserNotSupport) {
            document.write("<p>SuperMap iClient3D for  Plugin 目前仅支持 InternetExplorer 浏览器，请更换浏览器后重新尝试加载本页面。</p>");
            return;
        }
        //抛出其他异常
        else {
            alert(e.message);
        }

    }
}

//控件初始化完成后的回调函数，初始化完成之后才能进行数据加载
function initCallback() {
    //获取Realspace控件的场景，控件和场景是一对一的捆绑关系
    scene = sceneControl.get_scene();

    //将场景的视点移动到中国区域
    //var bound = new SuperMap.Web.Core.Rectangle2D(73, 4, 136, 54);
    var bound = new SuperMap.Bounds(73, 4, 136, 54);
    scene.get_flyingOperator().flyToBounds(bound);
        //三维场景加载全球影像的数据

    scene.get_layer3Ds().add(sceneUrl, "World Map", "World Map", SuperMap.Web.Realspace.Layer3DType.Map);

}

//控件初始化失败后的回调函数
function failedCallback() {
    alert("Realspace initialized failed!");
}

//通过继承SceneAction的方式来扩展用户的Action，继承方式采用框架提供的格式
//扩展Action的构造函数
SuperMap.Web.UI.Action3Ds.IntegratedPan = function (sceneControl, ajaxMap) {
    ///<param name="sceneControl" type="SuperMap.Web.UI.Controls.SceneControl"></param>
    SuperMap.Web.UI.Action3Ds.IntegratedPan.initializeBase(this);

    this._name = "IntegratedPan";

    this._sceneControl = sceneControl;

    this._map = ajaxMap;

    // this._center = new SuperMap.Web.Core.Point2D();
    this._center = new SuperMap.LonLat();

    //对应的场景操作类型为漫游
    this._type = SuperMap.Web.UI.Action3Ds.SceneActionType.PAN;

    this._camera = this._sceneControl.get_scene().get_camera();
    this._camera.set_heading(0);
    this._camera.set_tilt(0);
    this._sceneControl.get_scene().set_camera(this._camera);

};
胡林
5,985EXP 2018年05月30日
//扩展Action的属性和方法
SuperMap.Web.UI.Action3Ds.IntegratedPan.prototype = {
    /*
     * 析构方法
     */
    dispose: function () {
        ///<returns type="void"></returns>
        this._sceneControl = null;
        this._map = null;
    },

    onMouseWheel: function (e) {
        //获取场景相机
        var camera = scene.get_camera();
        //获取场景高度
        var altitude = camera.get_altitude();
        //获取经度
        var longitude = camera.get_longitude();
        //获取纬度
        var latitude = camera.get_latitude();
        //根据给定的场景高度计算地图中显示范围的宽度
        var size = _calculateSizeFromAltitude(altitude);
        size = size * 0.5;
        //设置地图显示范围
        var bounds = new SuperMap.Bounds(longitude - size, latitude - size, longitude + size, latitude + size);
        map.zoomToExtent(bounds, false);

        camera.set_heading(0);
        sceneControl.get_scene().set_camera(camera);
    },

    /*
     * 鼠标移动操作，负责平移二维地图和三维场景
     */
    onMouseMove: function (e) {

        //获取场景相机
        var camera = scene.get_camera();
        //获取场景高度
        var altitude = camera.get_altitude();
        //获取经度
        var longitude = camera.get_longitude();
        //获取纬度
        var latitude = camera.get_latitude();
        //根据给定的场景高度计算地图中显示范围的宽度
        var size = _calculateSizeFromAltitude(altitude);
        size = size * 0.5;
        //设置地图显示范围
        var bounds = new SuperMap.Bounds(longitude - size, latitude - size, longitude + size, latitude + size);
        map.zoomToExtent(bounds, false);

        camera.set_heading(0);
        sceneControl.get_scene().set_camera(camera);

    },

    /*
     * 鼠标抬起操作
     */
    onMouseUp: function (e) {
        //获取场景相机
        var camera = scene.get_camera();
        //获取场景高度
        var altitude = camera.get_altitude();
        //获取经度
        var longitude = camera.get_longitude();
        //获取纬度
        var latitude = camera.get_latitude();
        //根据给定的场景高度计算地图中显示范围的宽度
        var size = _calculateSizeFromAltitude(altitude);
        size = size * 0.5;
        //设置地图显示范围
        var bounds = new SuperMap.Bounds(longitude - size, latitude - size, longitude + size, latitude + size);
        map.zoomToExtent(bounds, false);

        camera.set_heading(0);
        sceneControl.get_scene().set_camera(camera);
    }
};
SuperMap.Web.UI.Action3Ds.IntegratedPan.registerClass('SuperMap.Web.UI.Action3Ds.IntegratedPan', SuperMap.Web.UI.Action3Ds.SceneAction, Sys.IDisposable);

//二维map的viewBoundsChanged事件的回调函数
function viewBoundsChangedHandler() {
    ///<param name="e" type="EventObject"></param>
    ///<returns type="void"></returns>
    var viewBounds = map.get_viewBounds();
    var altitude = _calculateAltitudeFromBounds(viewBounds);
    var camera = sceneControl.get_scene().get_camera();
    camera.set_altitude(altitude);
    sceneControl.get_scene().set_camera(camera);
}

/// <summary>
/// 根据给定的地图范围计算场景的高度
/// </summary>
/// <param name="bounds">地图范围</param>
/// <returns>场景高度</returns>
function _calculateAltitudeFromBounds(bounds) {
    var _PI = 3.1415926;
    var _earthRadius = 6378137;
    var altitude = _earthRadius;
    var boundsWidth = bounds.right - bounds.left;
    if (boundsWidth >= 120) {
        altitude = _earthRadius * boundsWidth / 60 - _earthRadius;
    }
    else if (boundsWidth != 0) {
        var angle1 = (boundsWidth / 360) * _PI;
        var height = Math.sin(angle1) * _earthRadius;
        var a = height / Math.tan(angle1);
        var b = height / Math.tan(_PI / 6);
        altitude = a + b - _earthRadius;
    }
    return altitude;
}

/// <summary>
/// 根据给定的场景高度计算地图中显示范围的宽度
/// </summary>
/// <param name="altitude">场景高度</param>
/// <returns>地图显示范围尺寸</returns>
function _calculateSizeFromAltitude(altitude) {
    var _PI = 3.1415926;
    var _earthRadius = 6378137;
    var size;
    if (altitude >= _earthRadius) {//当场景高度大于可全幅显示整球的高度时
        var ratio = (altitude + _earthRadius) * 0.5;
        size = 120 * ratio / _earthRadius
    }
    else {//当场景高度小于可全幅显示整球的高度时，即无法看到整球时
        var tan30 = Math.tan(_PI / 6);
        //设置方程组的a,b,c
        var a = (Math.pow(tan30, 2) + 1) * Math.pow(_earthRadius, 2);
        var b = -2 * (_earthRadius + altitude) * _earthRadius * Math.pow(tan30, 2);
        var c = Math.pow(tan30, 2) * Math.pow(_earthRadius + altitude, 2) - Math.pow(_earthRadius, 2.0);
        //解一元二次方程，取锐角，因此余弦值较大
        var cosd = (-b + Math.sqrt(Math.pow(b, 2) - 4 * a * c)) / (2 * a);
        var d = Math.acos(cosd);
        var widthd = 2 * d * _earthRadius;
        size = (widthd / (_PI * _earthRadius)) * 180;
    }
    return size;
}

function mapPan() {
    baseLayer.events.on({"moveend": MaptoScene});

}

function scenePan() {
    //注销地图监听事件
    //baseLayer.events.unregister("moveend", undefined, MaptoScene);
    //将三维场景鼠标事件切换为自定义鼠标事件
    var scenePanAction = new SuperMap.Web.UI.Action3Ds.IntegratedPan(sceneControl, map);
    sceneControl.set_sceneAction(scenePanAction);
}
function MaptoScene() {
    //获取当前地图范围
    var bounds = map.getExtent();
    //根据给定的地图范围计算场景的高度
    var altitude = _calculateAltitudeFromBounds(bounds);
    //获取地图中心点
    var center = map.getCenter();
    //设置场景相机
    var camera = new SuperMap.Web.Realspace.Camera(center.lon, center.lat, altitude);
    camera.set_heading(0);
    sceneControl.get_scene().set_camera(camera);

}

</script>
</head>

<body onLoad="onPageLoad()">
<div id="toolsets" style="position:absolute;top:1%; left:1%;  width:98%; height:5%;">
    <input id="MapPan" type="button" value="二维漫游" style="" onClick="mapPan()"/>
    <input id="ScenePan" type="button" value="三维漫游" style="" onClick="scenePan()"/>

</div>
<div id="mapDiv" style="position:absolute; left:1%; top:5%; width:49%; height:93%;">
</div>
<div id="sceneControlDiv" style="position:absolute; left:50%; top:5%; width:49%; height:93%;">
</div>

</body>

</html>
胡林
5,985EXP 2018年05月30日
