Question

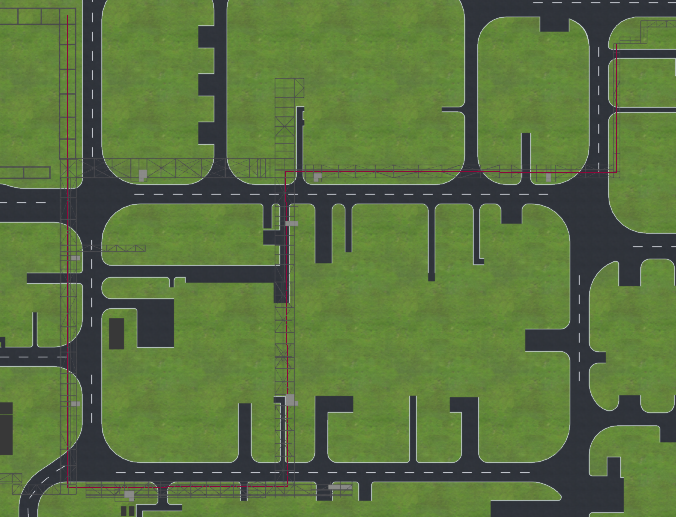

桌面9D制作一个管线带流向的模型  红色是我PS画的.准备制作的管线走向 是先在MAX制作一个线导出还是如何操作  给个流程步骤 谢谢

Answer 1

您好，您可以在3dmax中提前做好管线流向（gif贴图），也可以在桌面用线型风格的方式展示流向。

关于后者，如果您已经有管线cad数据，那么您可以：

1、导入CAD，并设置相应的坐标系

2、类型转换转为三维线

3、生成三维网络数据集

4、将网络数据集添加到场景中

5、新建三维线型符号，截面选择圆，贴图选择gif贴图

6、给管线设置该风格

Comments

GIF贴图必须的自己做吗 9D平台么有自带的？

---

我这就是在原有模型上做的线 已经调整好高度和走向 也和其他模型一样从3DMAX导出成CAD数据集 对吗  还是从3DMAX导出CAD格式.dwg形式导出 再加入平台要不把你的QQ联系方式留下好教学  可以么 或是你加我 375207993

---

超图不提供相关gif贴图。如果您已经在3dmax中做好了模型，那么您可以在3dmax中赋予gif贴图然后用导出数据集的方式导出到超图。

另，QQ不是主要支持方式，问题紧急请拨打4008900866。

---

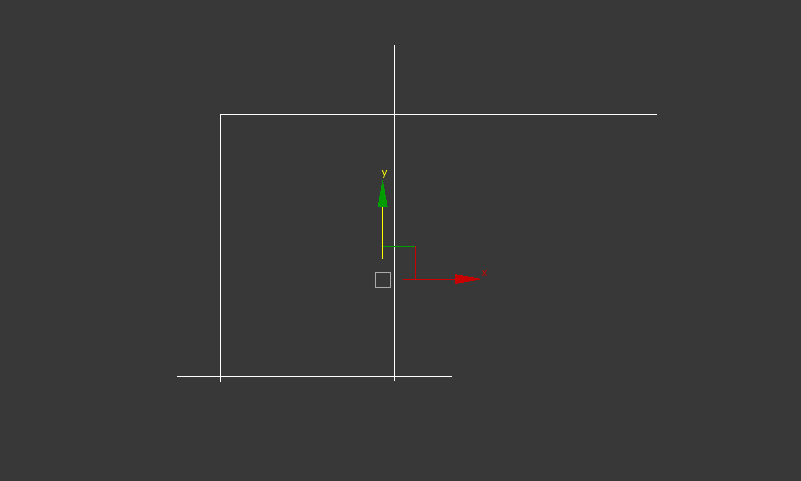

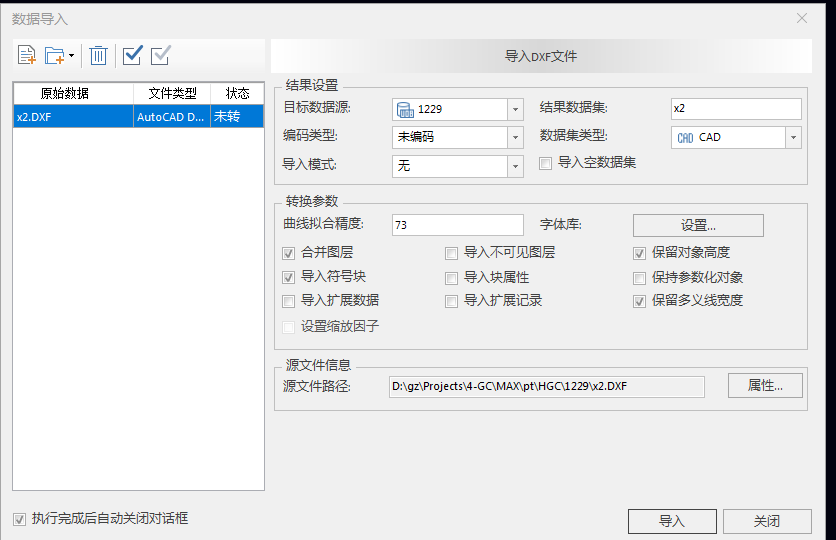

我是照着3DAMX模型画的线    这个线 线我导出成DXF还是DWG进入平台转换时都不可选 什么问题

---

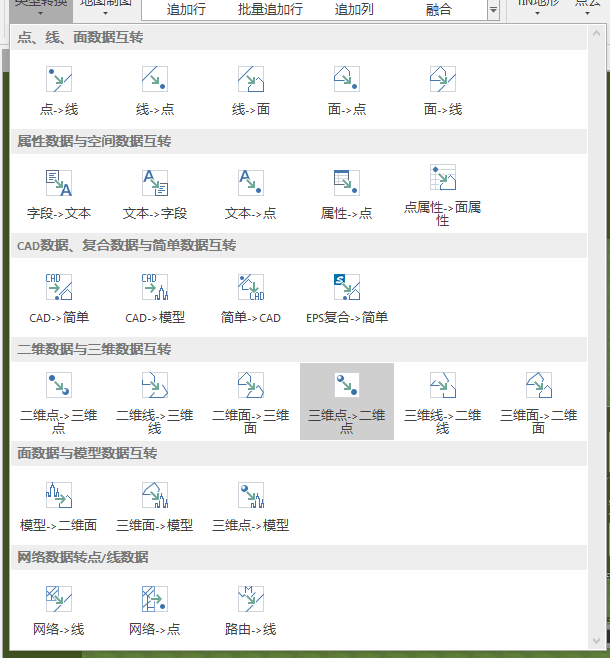

CAD数据集需要先转换成简单数据集。也是类型转换中的一个功能。

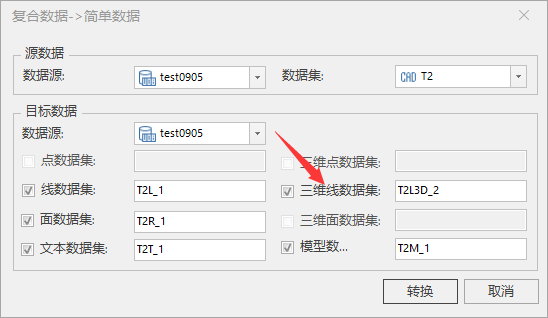

我可能没说清楚哈，cad转简单数据集的界面有个导出三维线的。

---

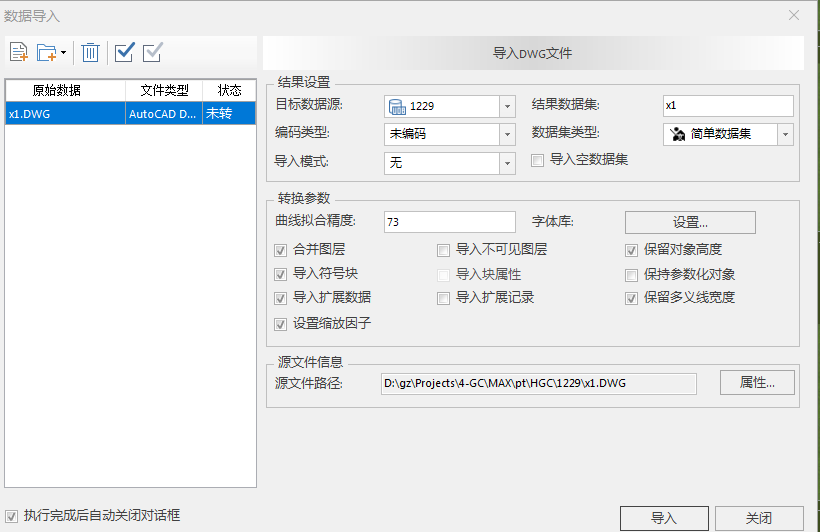

我导的DWG格式 二维线转换成三维线-拓扑构面没看到有构建三维网络

---

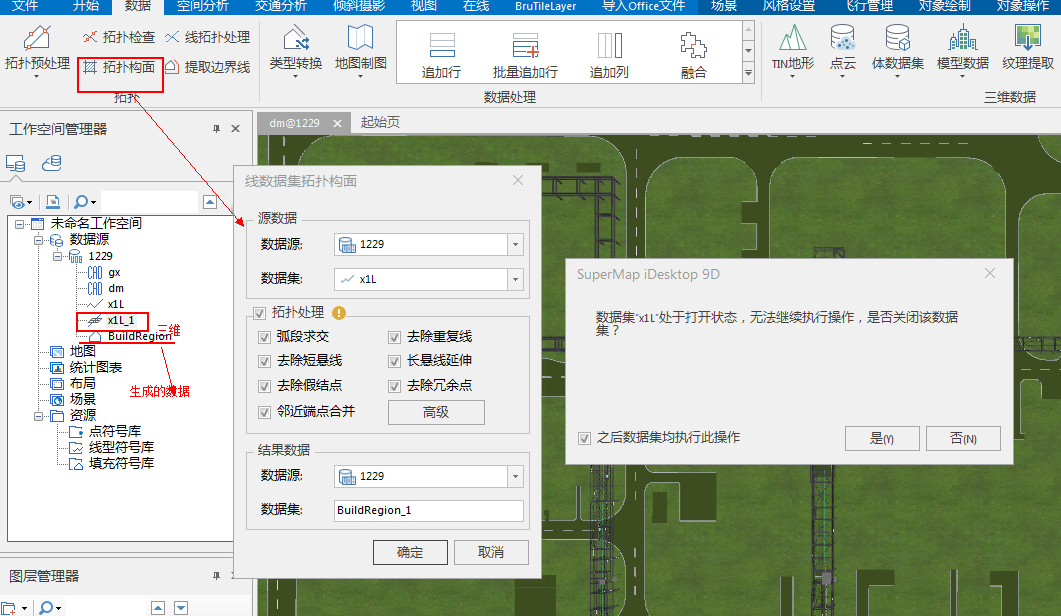

【拓扑构网】功能在交通分析选项卡中。另外，有什么需要确认的功能，您可以尝试先查阅9diDesktop的帮助文档。

---

CAD数据集转换成简单数据集   没看到有导三维线的

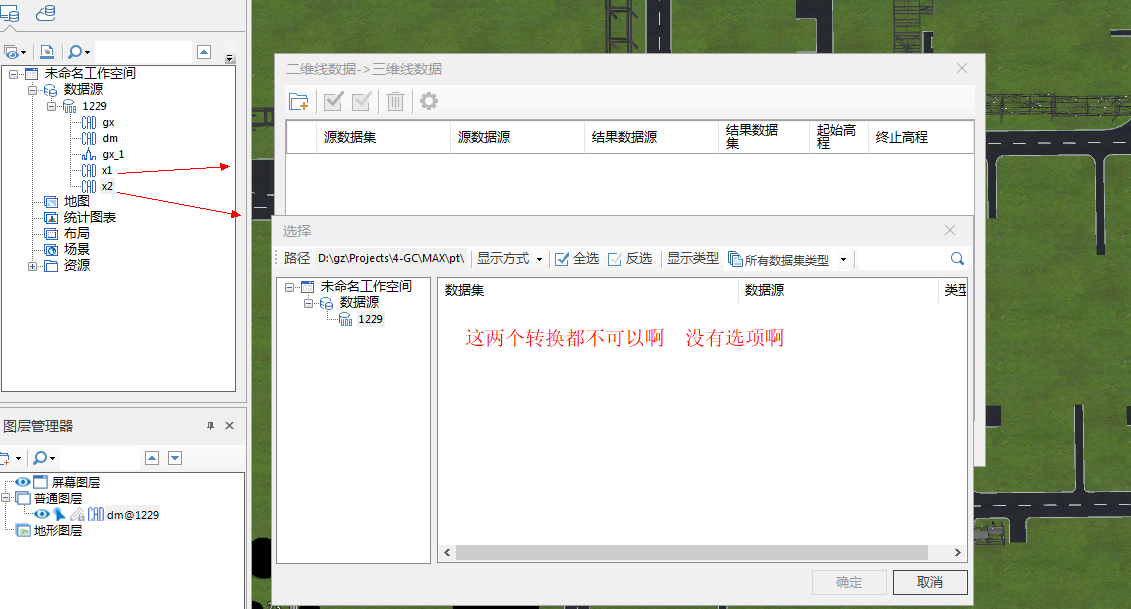

选二维转三维是不可以的 显示没有数据可选

---

抱歉我没说清楚，我的意思就是生成三维线数据集就行了哈。然后用这个三维线数据集进行构网。

---

我在3DMAX里做的线导出的DWG格式     导入平台选的简单数据集 然后类型转换二维线转换三维线   在空间分析 构建网络  只能构建二维的啊

---

啊抱歉，9d中是在交通分析选项卡下。

---

三维线-拓扑构网 -构建三维网络-默认设置（没修改参数）-确定之只能添加到新的平面场景- 图层风格设置- 场景生成缓存- 缓存类型OSGB -生成S3M缓存 在导入平台地理位置坐标严重不对   哪一步错误了  正确方式如何操作  ？？？

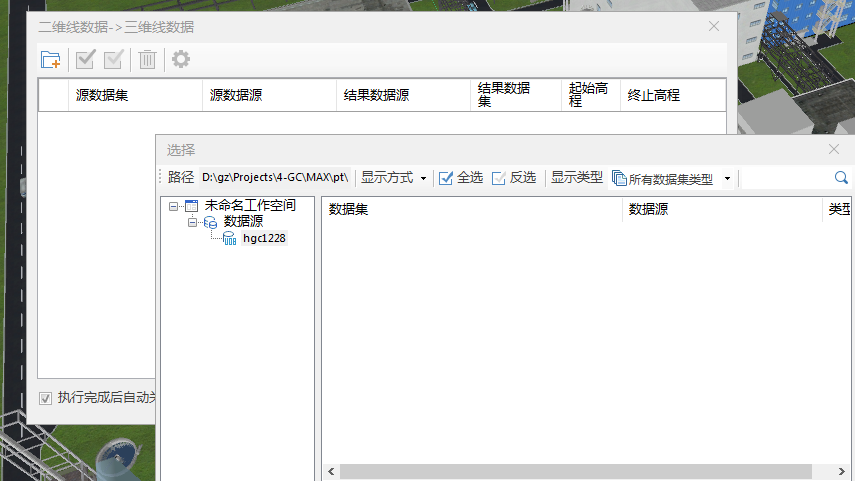

我的线是 在MAX里导出的DWG格式文件  导出成CAD数据集转换成简单数据集  没有转换成二维线数据集 怎样解决、？？？

再这个场景添加影像如何添加清晰影像？？？

---

1、位置不对：请对三维线数据集进行配准。配准的参考物需要根据那您的影像而定。

2、您的cad只要转成三维线数据集就可以，未必一定需要转出二维线数据集。如果不论二维线、三维线数据集都无法从cad转出，那么说明的您dwg中不包含线数据。

3、添加清晰影像：请选择【场景】【在线地图】【天地图】或者其他在线地图。如果这些在线地图不符合您的需求，那么建议您联系我们的销售或者从第三方购买地图。

---

问题发你邮箱了你看下
