请问一下管线的三维可视化中设置了不同管段的高程,但是三维模型中高程变化没有显示
13EXP 2025年03月22日
在管线的属性表中设置了起始高程与终止高程,并且不同区域下的管线高程设置不同,将二维管线生成三维管线,二维点生成三维点,并构建三维网络数据集,在三维球面场景中构建三维可视化模型,但是最终的可视化模型中各个管段的高程是一样的,不晓得是哪出现了问题,请您帮忙解答一下,万分感谢!

1个回答

您好,

针对 iDesktopX 中将二维管线生成三维时高程显示一致的问题,请按照以下步骤排查和解决:

1、字段名称与类型:确认属性表中起始高程和终止高程字段名称正确,且为数值类型(如双精度);

2、正确进行类型转换:在生成三维管线时,明确指定起始Z值字段终止Z值字段;

3、构建三维网络数据集:确保网络数据集基于三维数据构建,而非原始二维数据;

4、风格设置:在图层管理器中,分别选中三维网络数据集的管线和管点图层,在“风格设置”选项卡中,设置图层 “高度模式”为 绝对高度,查看管线高度是否仍然一致;

希望能够帮助到您!

1,210EXP 2025年03月24日
谢谢大神耐心的解答,但是在实际操作中1-3条是满足的,第四条中一开始设置的是贴地高度,但是将管网及管点图层全部设置为绝对高度时,管线和管点全部消失了,设置自定义专题图也是全部消失,请教一下这是哪出了问题呀

您好,

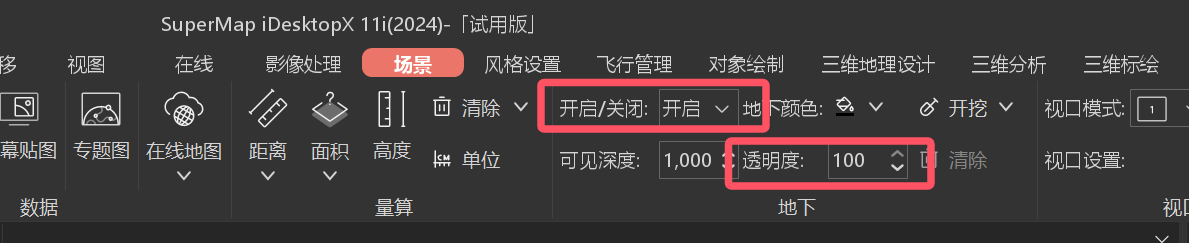

1、确认管线是否位于地下:开启地下场景,并调整透明度为100,缩放到图层后查看管线是否位于地下,功能位置如下图所示:

2、关联浏览属性数据:在图层管理器中选中管线图层,单击鼠标右键选择关联浏览属性数据,选择属性表中的记录,查看对象在场景中的显示情况;

希望能够帮助到您。

您好,感谢您的解答,上述全部按照您的提示进行了设置,但是高程还是没有变化,还会有什么原因导致这种情况呢,
