web三维平面场景支持哪些投影
13EXP 2023年09月19日
影像,地形,模型数据都是China2000投影坐标,桌面软件里面都正常现实,web前端无法正常显示

1个回答

您好,

经本地测试,China2000投影坐标系的数据能在前端平面场景正常显示。

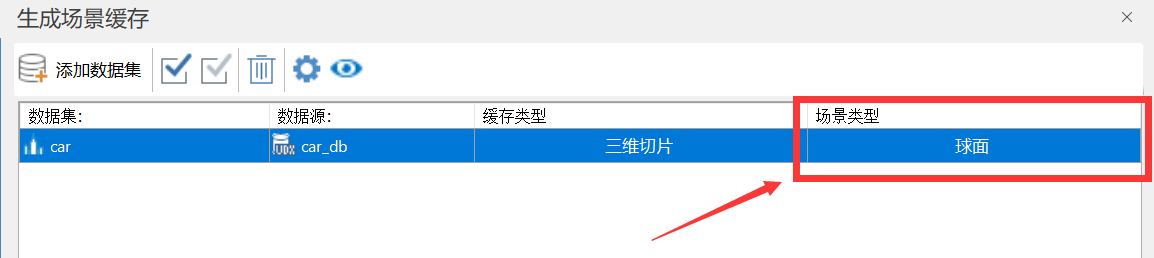

请问您的数据生成缓存时,场景类型有做过调整吗?如下图所示:

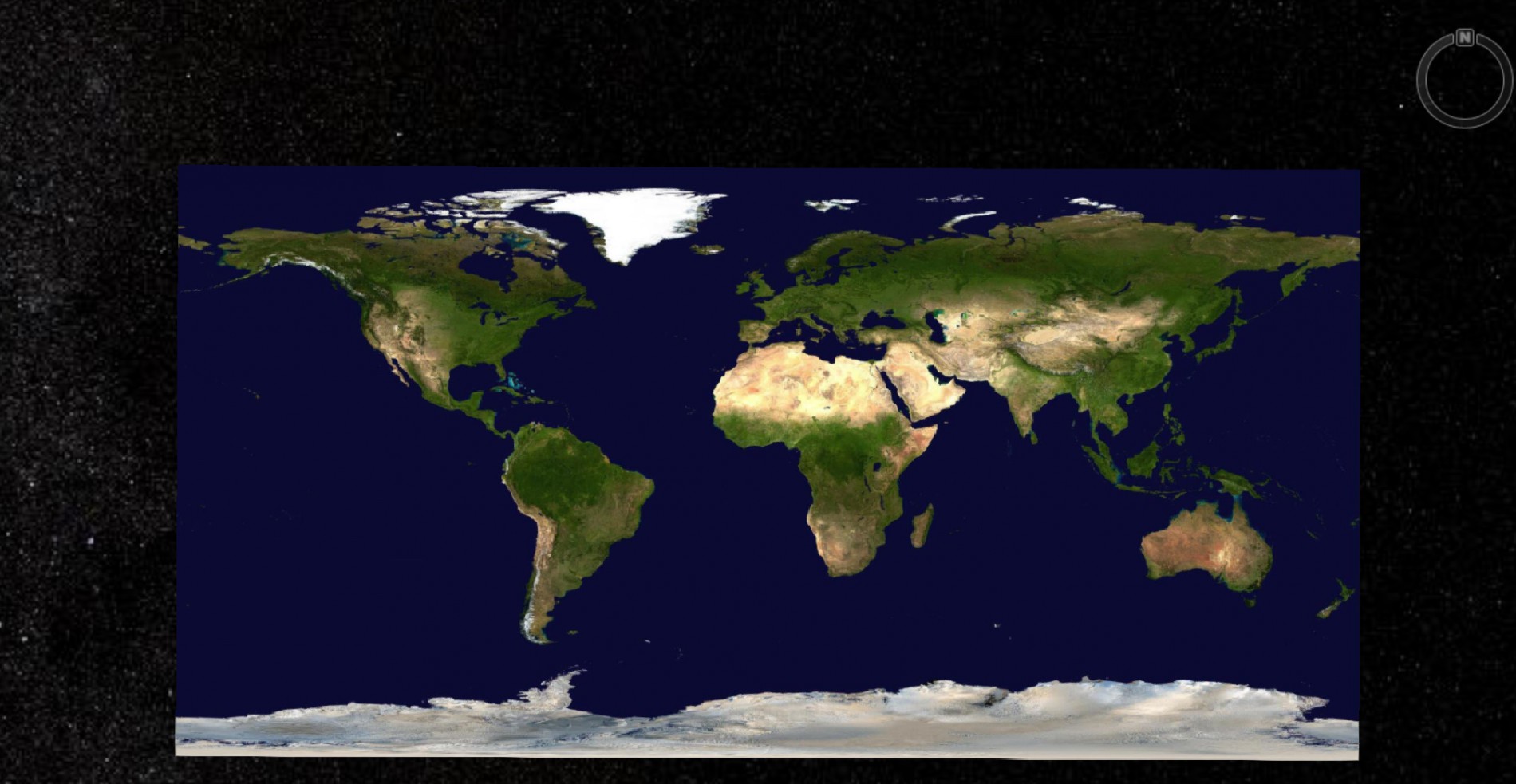

如果生成缓存时选择场景类型为平面,在iserver发布的三维服务中预览时自动变为平面场景,如下图所示:

除iserver预览外,可在代码中调整场景模式: viewer.scene.mode = Cesium.SceneMode.COLUMBUS_VIEW进行平面场景的显示。

希望能够帮助到您!

365EXP 2023年09月19日
球面场景打开后,前端显示坐标和桌面端不一致,模型和影像地图在桌面里面能重合,在web端不一致
影像图是河南的,在桌面软件上,模型跟影像位置匹配,web前端上,模型跑河北去了
您好,

您的问题是“ web三维平面场景支持哪些投影 ”,请问您的数据是最终需要在平面场景还是球面场景加载?

(1)如果需要在平面场景加载,请参考上一条回答;

(2)如果需要在球面场景加载, WebGL球面场景只支持加载地理坐标系和EPSG为3857的墨卡托投影坐标系,不支持普通分度带坐标系及平面坐标系,请将您的数据进行坐标系投影转换再进行生成缓存、发布服务等操作。

希望能够帮助到您!
(1)我需要在平面场景加载

(2)桌面软件平面场景配置的时候,影像图与模型位置是匹配的

(3)切完缓存发布到iserver在web端加载,影像图与模型位置不匹配了
您好,

本地没有复现这种情况,请问方便远程看一下数据情况,或者方便提供数据给这边本地测试吗?

如果方便的话,请查看私信。
经远程查看,客户数据为Revit导出的模型数据,直接以经纬度形式导出模型存在错位现象,因此加载数据至平面场景,建议客户在桌面端对模型数据进行投影转换,并勾选“模型转换顶点”,在转换后的地理坐标系下模型数据无错位情况发生,客户可在球面场景进行下一步操作。
...
