倾斜三维模型和人工仿真模型组合,倾斜入库后人工仿真模型不显示。
1EXP 2023年07月14日
  • 使用产品:supermap 11i(11.0.1.1028.43635×64),操作系统:win10 ×64 数据类型:
  • 倾斜三维模型+人工仿真模型 osgb格式
  • 问题详细描述:在原有倾斜三维模型的基础上,将树木、建筑压平后用仿真人工模型树代替,在桌面端打开浏览显示正常;但是倾斜入库后在桌面端打开除仿真人工模型树不显示外,其余显示正常。

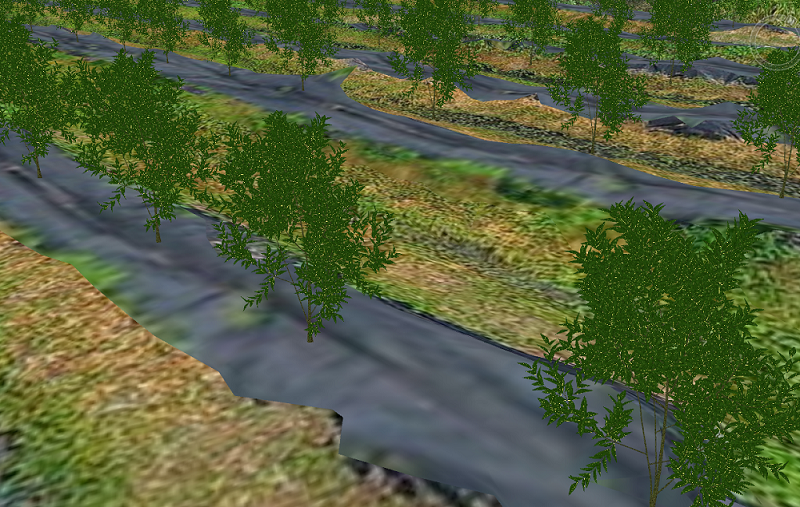

  • 倾斜入库前:

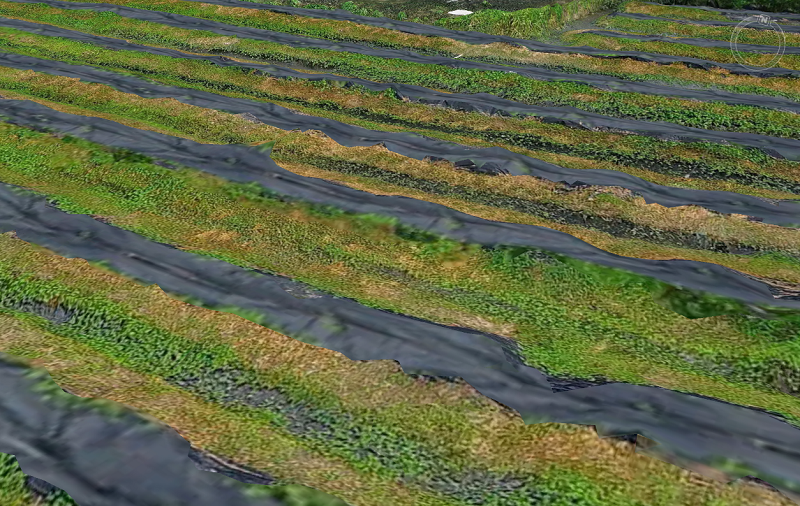

  • 入库后:

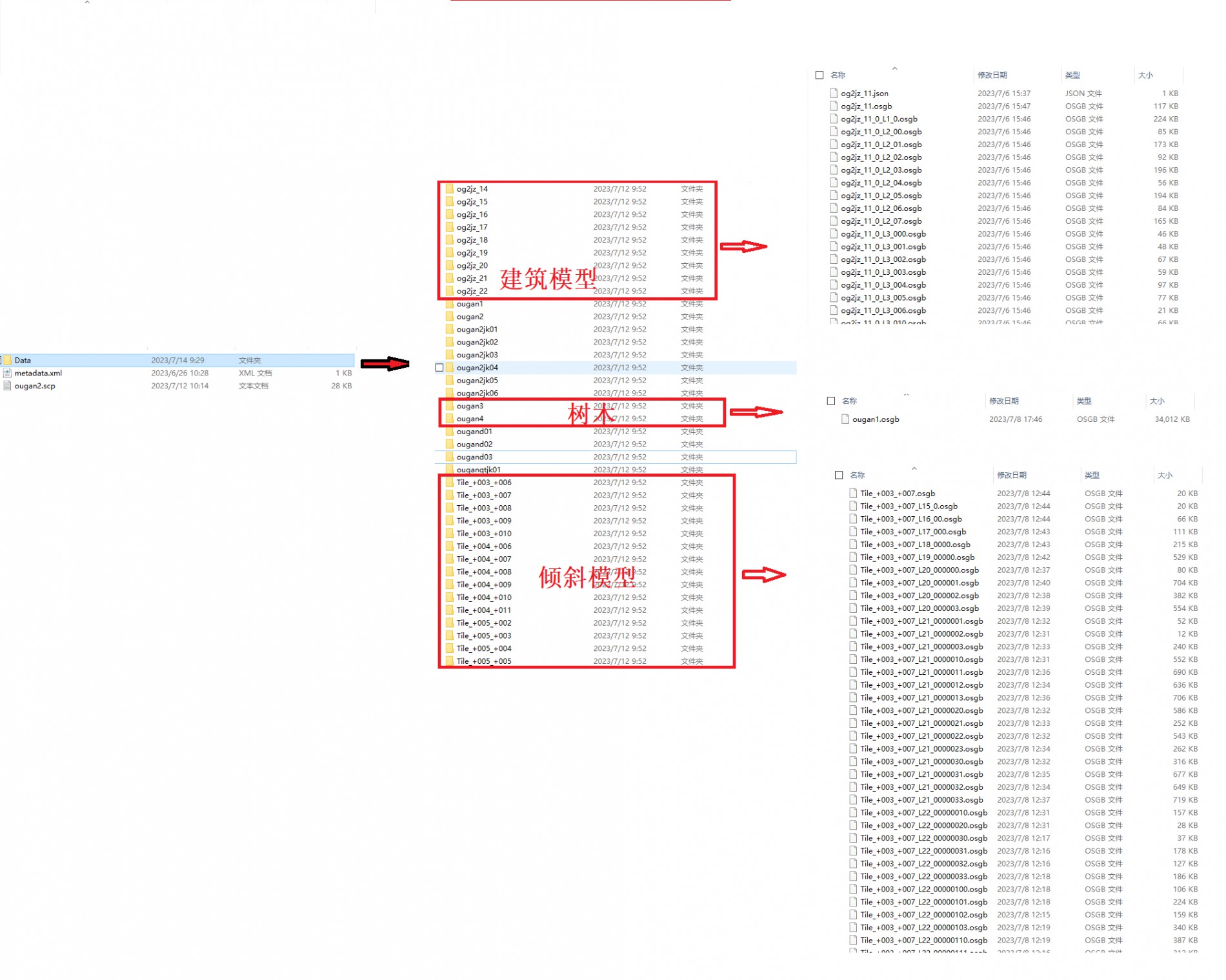

  • 数据结构:

1个回答

您好,

建议用记事本的形式打开仿真人工模型树数据配置文件.scp,查看对应的epsg原始数据坐标系。

如果原始数据是是投影坐标系,倾斜入库参数(中心点坐标单位)需设置为米;如果原始数据是是地理坐标系,倾斜入库参数(中心点坐标单位)需设置为度。

在倾斜入库时目标坐标系需选择对应的地理坐标系,例如:原始数据坐标系为4546,倾斜入库时需要设置相同参考椭球体CGCS2000的地理坐标系,即目标坐标系为4490。

希望能够帮助到您!
370EXP 2023年07月14日
这些设置是没有问题的,倾斜模型和仿真人工树模型一起生成了一个scp文件,最终入库目标坐标系选择的是4490,设置是没有问题的。
您好,

方便提供完整数据或者包含仿真人工模型树数据在内的小部分数据吗?

请查看私信,这边本地测试一下。
经测试发现,仿真人工模型树数据只是.osgb文件格式的模型文件,没有倾斜摄影数据的根节点、lod层等信息并且数据原始组织结构较差;
(1)如果需要倾斜入库,建议使用常规倾斜摄影数据(包含根节点、lod层等信息)来入库;
(2)如果是纯模型,请使用例如.fbx等格式的模型文件,导入为模型数据集再生成缓存。
...
