rvt文件显示一个图层,导出时成了两个图层了
twt
19EXP 2023年03月16日

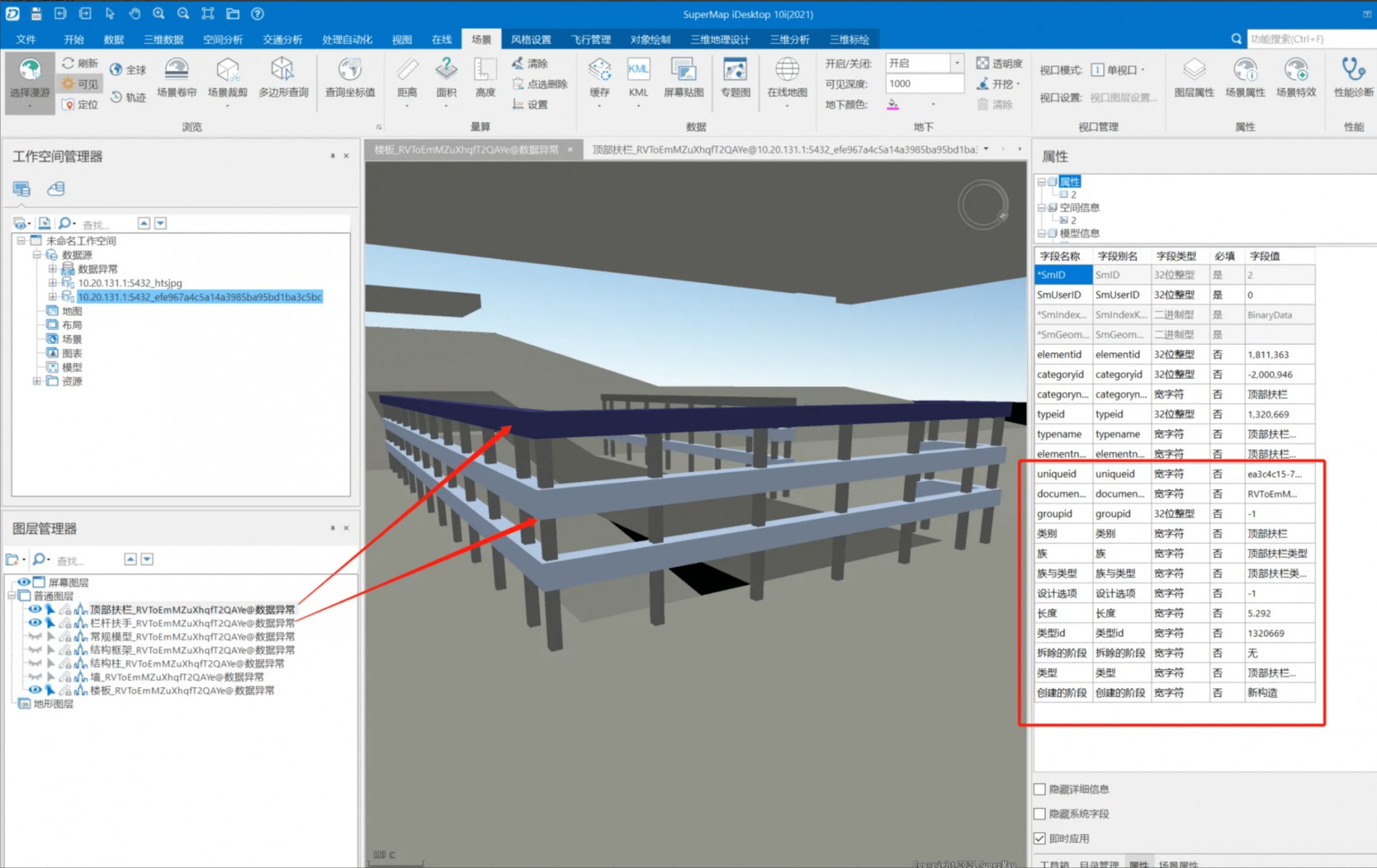

rvt里面显示是一个构建,导出时变成了两个图层两个构建了;

rvt文件版本2020,rvt插件版本和文件版本是统一的;

2 个回答

您好,您描述的这个现象要具体看数据才能知道是什么情况了,

如果方便的话需要您提供下您的这份数据,我邮箱yuding@supermap.com

同时需要您提供一下这个对象在revit中的id

希望可以帮助到您。

9,348EXP 2023年03月16日
id号:1811361  ;

数据发您邮箱的我得邮箱号:865558302@qq.com
已经收到

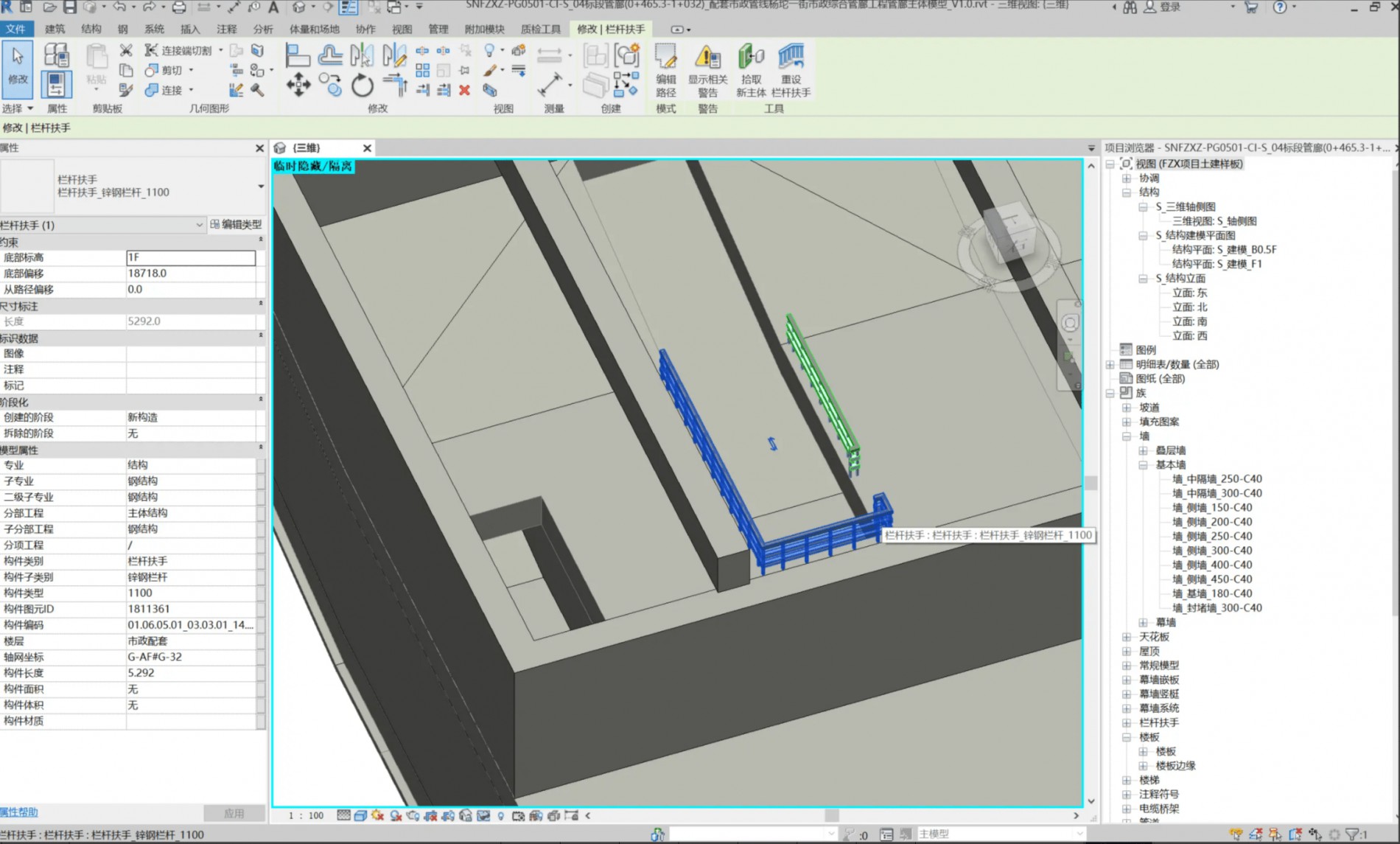

您好,您这份数据我查看了,您的数据确实是两个结构,栏杆扶手和顶部扶栏,而不是建成的一个整体结构,这个您可以和您的建模人员确认。

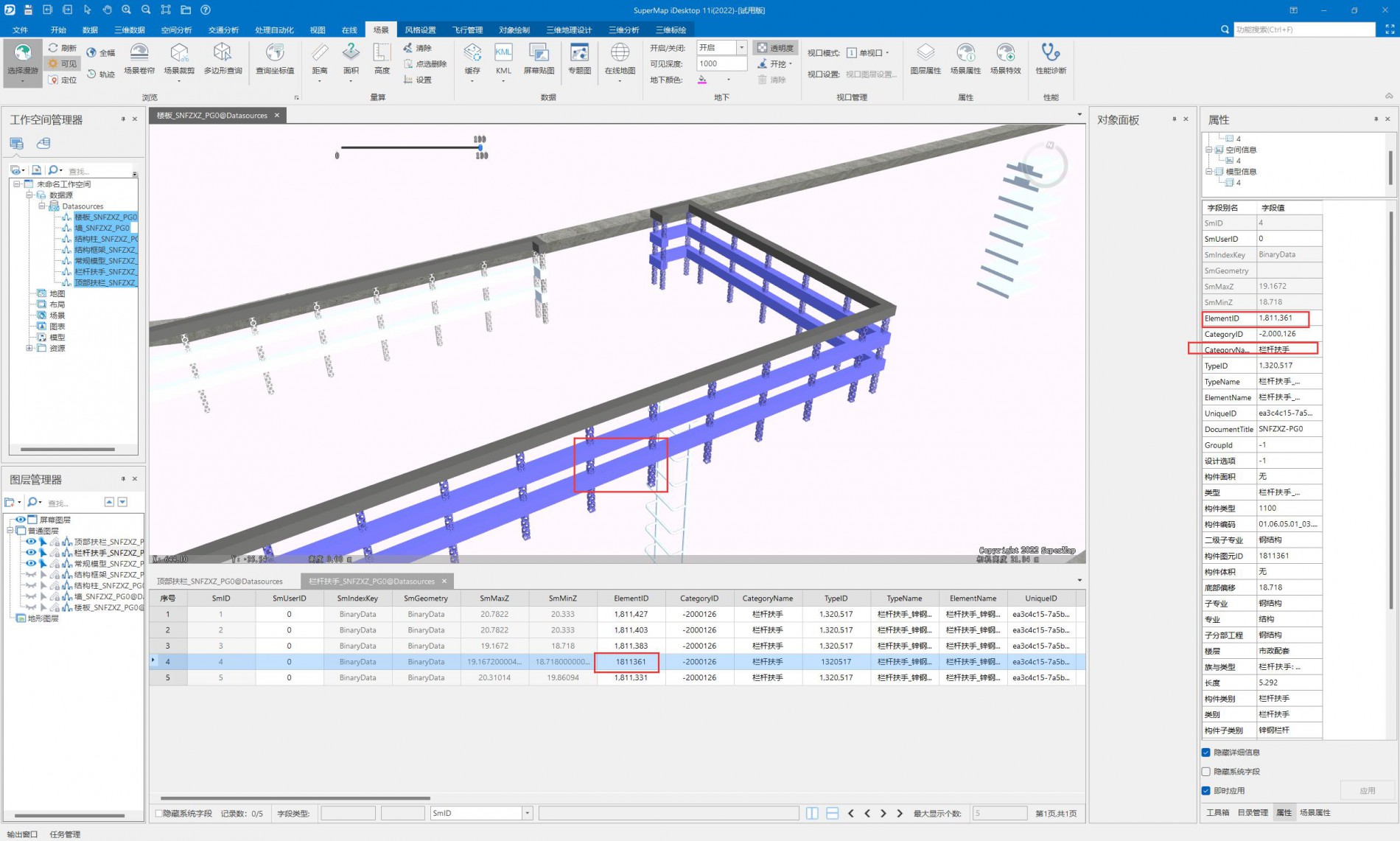

栏杆扶手1811361

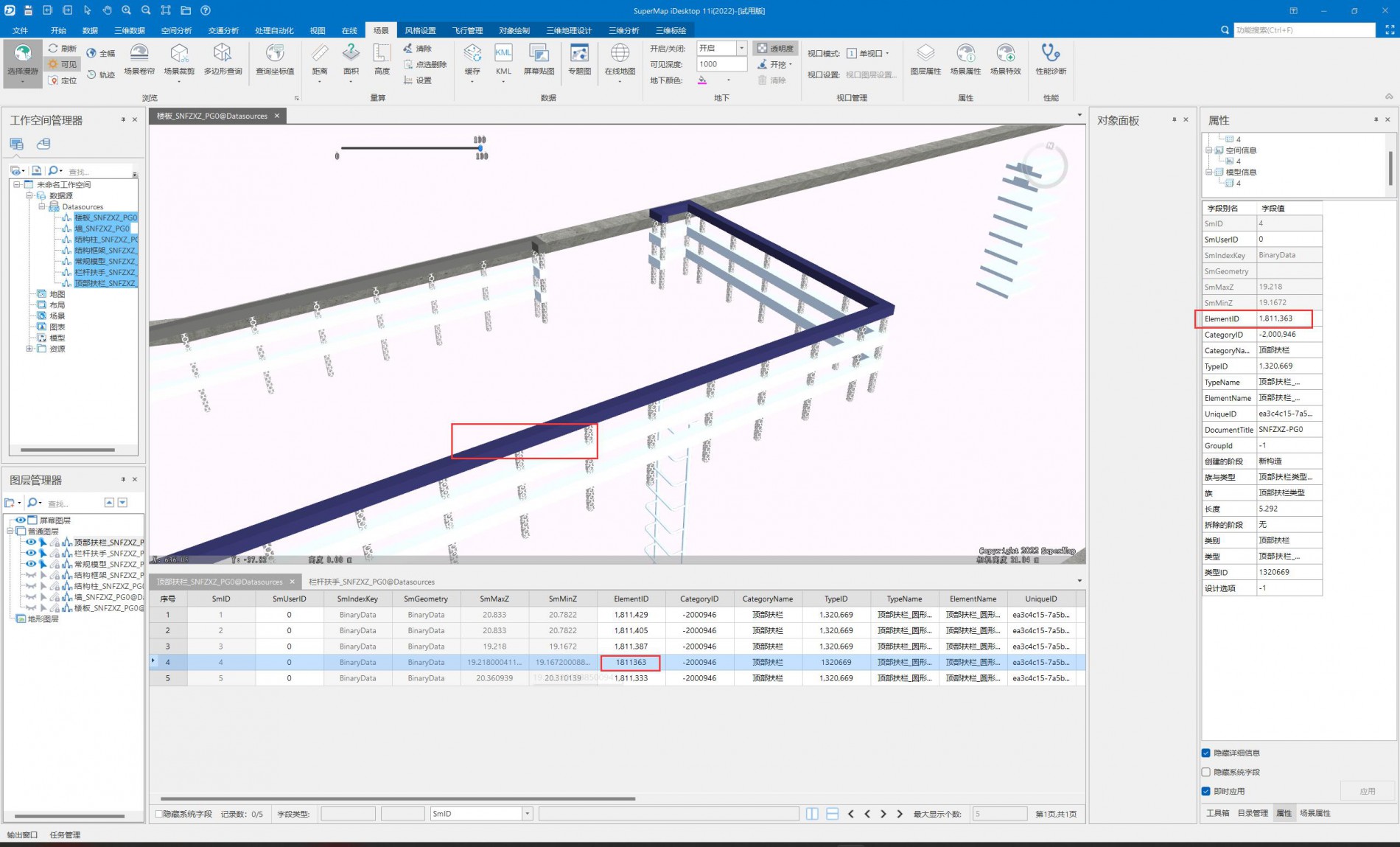

顶部扶栏1811363

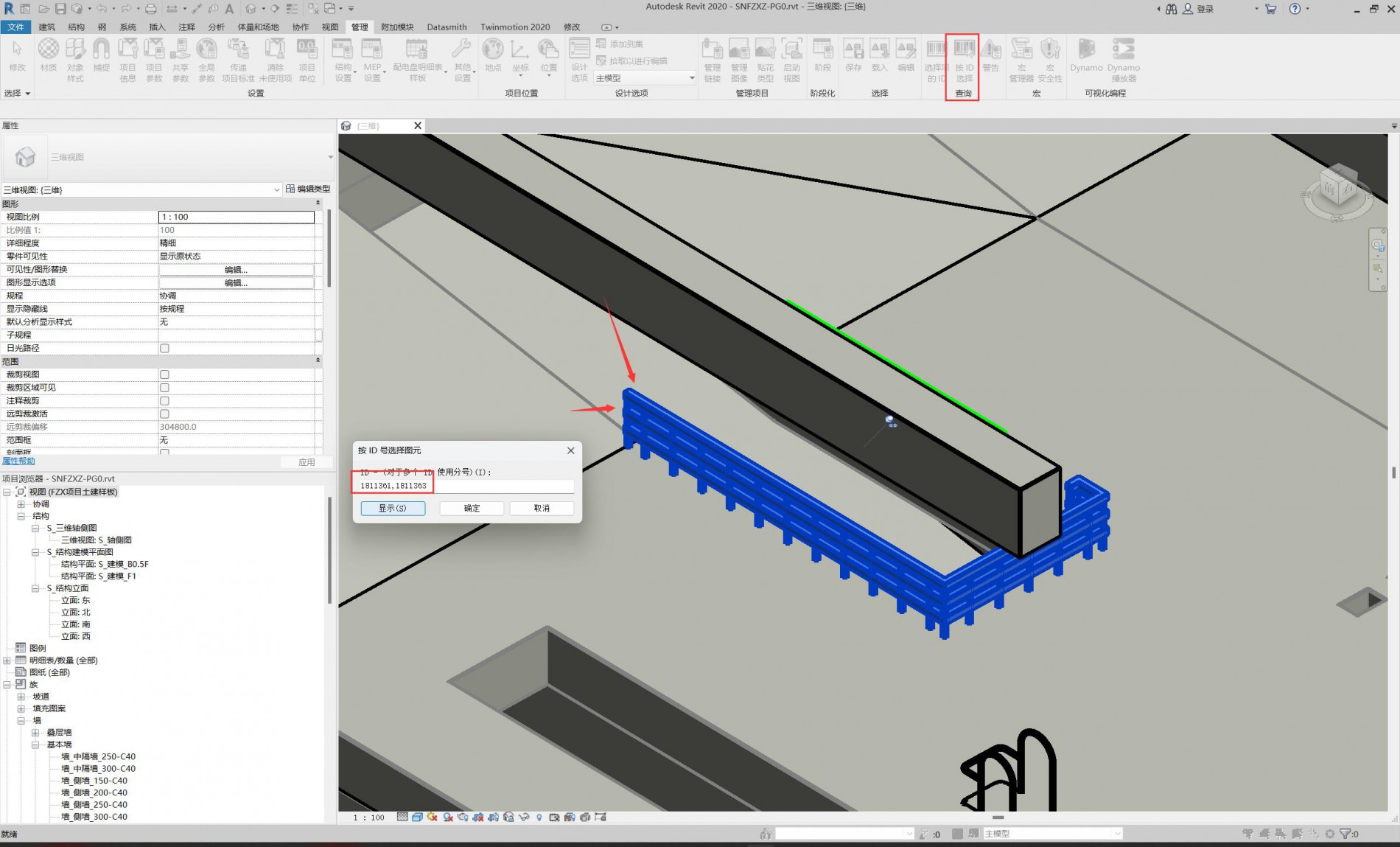

您在revit选择时,可能扶栏扶手的包围高亮框让您感觉是一个对象,但是您在revit使用id选择时可以比较容易看出来,

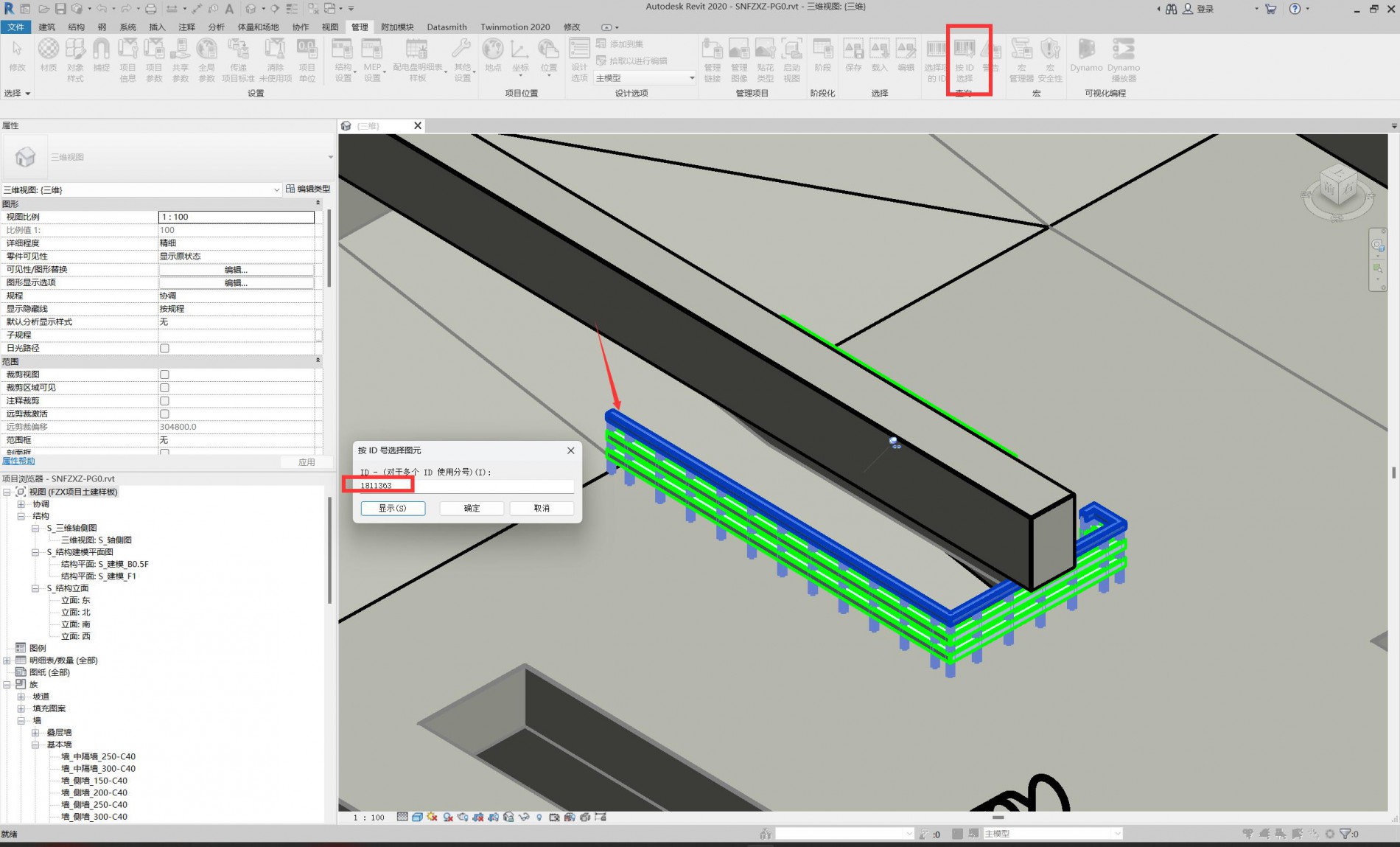

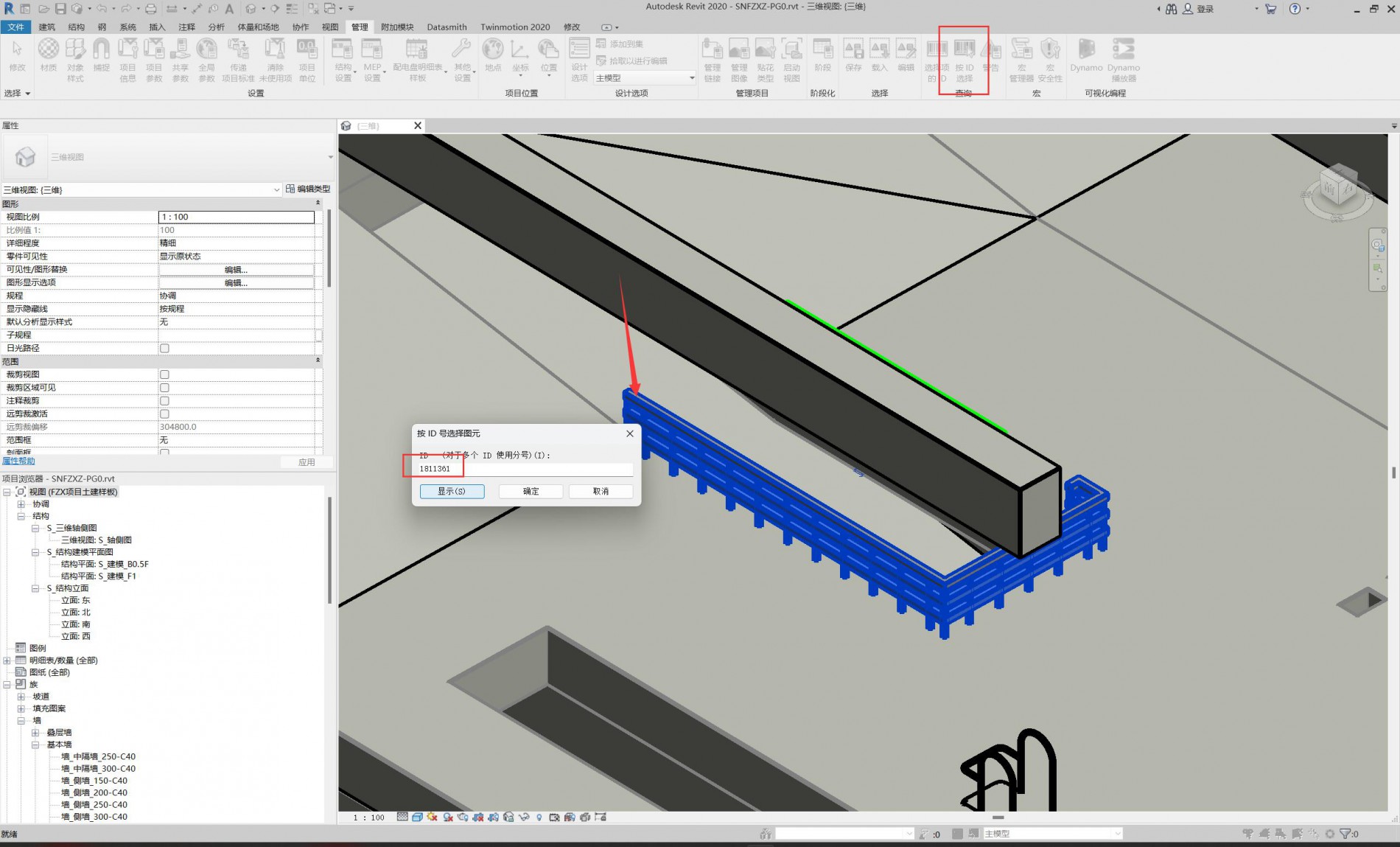

只选择1811361时,顶部扶栏其实没有高亮的(箭头所指)

希望可以帮助到您。

9,348EXP 2023年03月16日

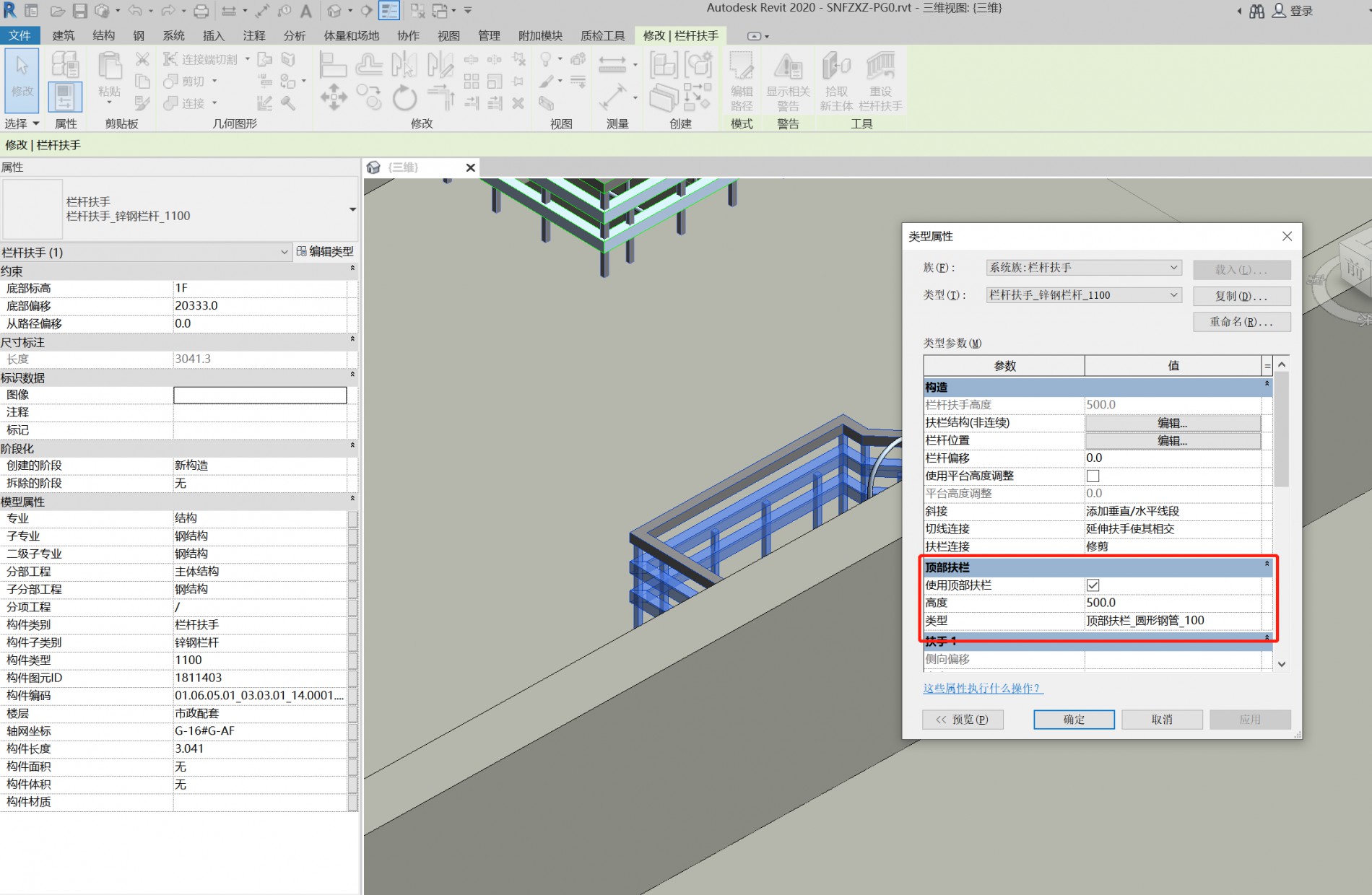

我问了下建模人员,顶部扶栏相当于扶栏的一个子项;在扶栏编辑菜单中配置的这个子项;超图这边读出来按照两个构建读出来了;我理解是这样的;

对于revit的数据结构来说,这个其实相当于还是两个独立的对象,各自是各自的id,所以导出来也是独立的。
超图插件这块没办法识别成一个构件是吧;

建模人员说这种属于是rvt的一个功能,不能单独建模;

因为每个构件都需要填写模型业务信息,这个独立的对象可以填写模型业务信息吗
revit导出插件使用revit本身的提供的组件进行的二次开发,

这个revit组件读出来就是两个独立的对象,在数据存储上也是,扶手有id有结构、顶栏有id有结构,

但是并没有合并后一体的新对象和实例id,所以导出来是分开的。

如果单纯的建成一个结构的话是可以的,这个您这边从revit这边也能看到,确实是两个对象,你一起选中时是没有存储和id的。
...
