多种管线符号自定义专题图
298EXP 2022年06月13日

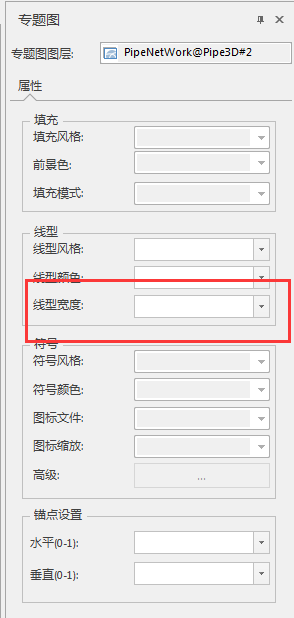

线型宽度的单位是什么?是米吗

1个回答

您好,单位为0.1mm。希望能帮到您!
2,548EXP 2022年06月13日

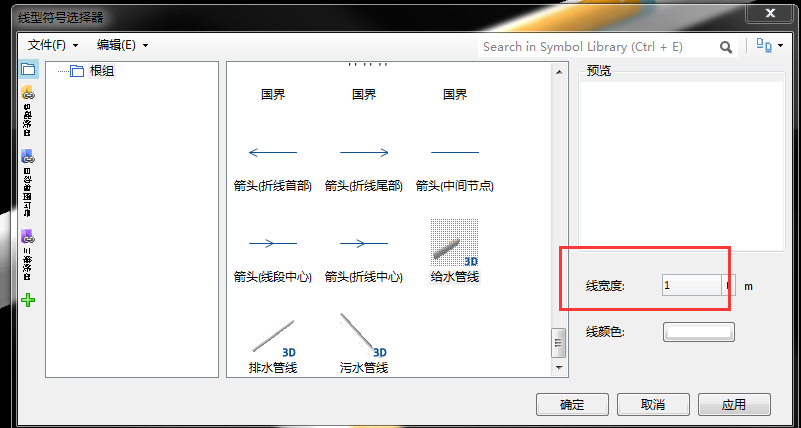

和线符号选择器里的线宽度有什么关系吗

您好,线符号选择器里的线宽度是对线图层直接赋风格,而自定义专题图的中是对专题图线宽度赋值。

根据实际场景中管线的复杂程度,通过配置管线符号构建三维管线分为两种方式:

(1)通过设置管线图层的图层风格使用一种管线符号;

(2)通过创建自定义专题图使用两种或两种以上的管线符号。

关于制作三维管线部分,在帮助文档搜索【三维地下管线】有详细的说明。

您可根据自己的需求选择,希望能帮到您!

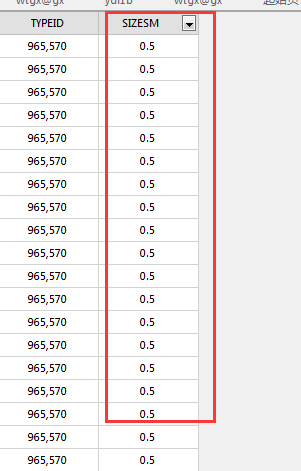

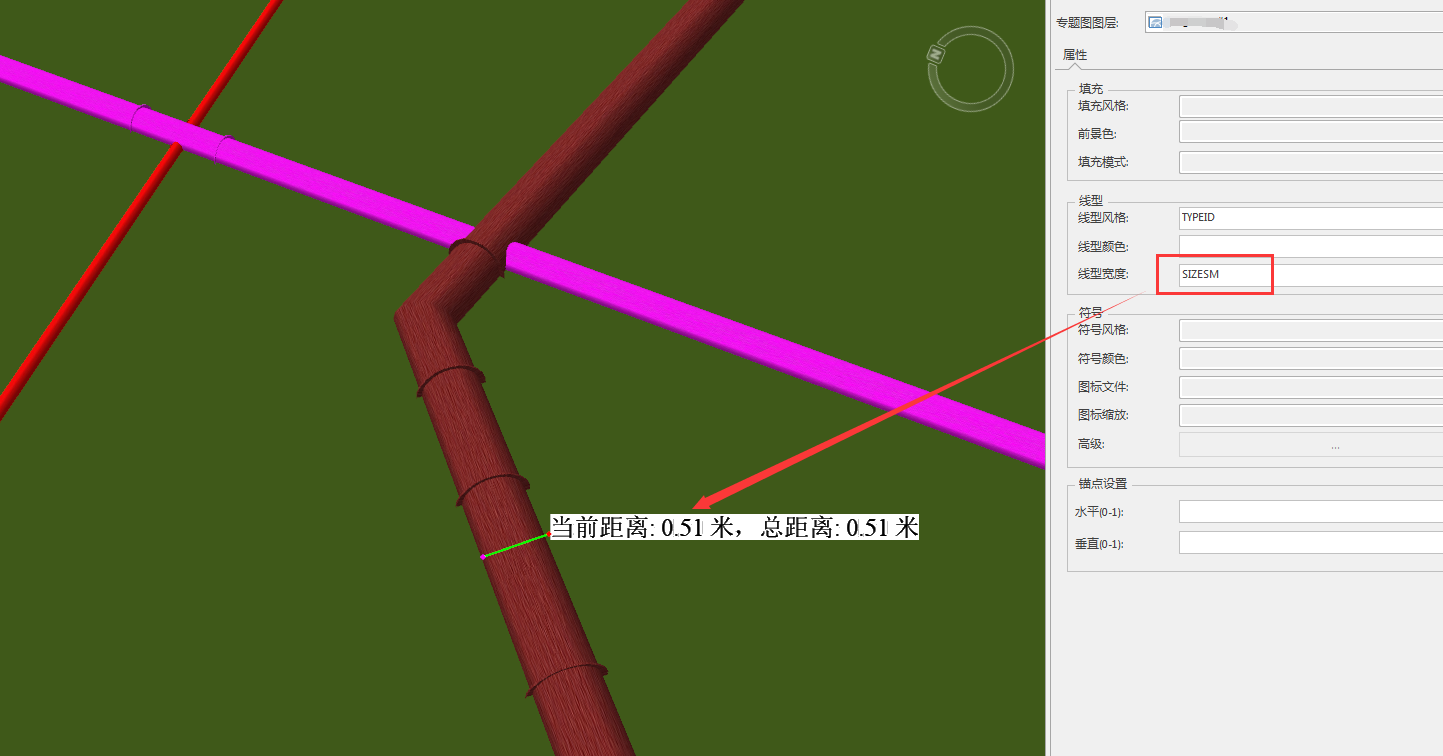

如果单位是0.1mm的话,感觉有点奇怪,如下图所示:通过制作专题图的方式显示三维管网,属性表中线宽字段是SIZESM,值是0.5,如果线宽单位是0.1mm,那测量出的线宽度应该是0.05mm,但在场景中测量是0.5m,和属性表中的线宽度一致

您好,因为您在线型风格中设置了线宽度为m的三维管线风格,因此线型宽度单位也是m,实际距离也是m。

如果您设置了单位为像素的线型风格,那么线型宽度单位是0.1mm,线型宽度是屏幕距离,不代表实际距离。
有时候线型风格显示的线型宽度单位是像素,有时候显示的是米,怎么设置线型宽度单位为米呢
您好,二维的线风格不支持米的单位形式。三维管线风格支持。如果您要设置单位m的话,只能通过线转成面的形式,可以通过【缓冲区分析】功能来实现线转面的功能。

希望能帮到您!
三维管线如果要设置单位为米的话,必须转成面吗
三维管线单位就是米,不用转成面。
...
