关于倾斜数据osgb配置文件重新设置坐标系后切片导入场景错乱情况
1EXP 2022年06月08日

使用产品:supermap-idesktop-10.1.0-0928  操作系统:WIN 10  64位、

数据类型:osgb

问题详细描述:文件是由dp2.4软件导出的osgb倾斜文件。原始坐标系是EPSG:4544   中心坐标是:643634,3272820,0 ,

现在需要把该倾斜文件 配置文件成scp ,并重新设定GCS_China_2000坐标系,经过坐标转换计算经纬度,106.482200    29.5650000。

按照这个方法配置的scp文件,用切片导入场景,不能正常显示,散开整个球面。

但用数据集直接导入这个scp文件,数据虽然可以正常导入,坐标也是正确的,但倾斜模型会折面显示,有些问题。

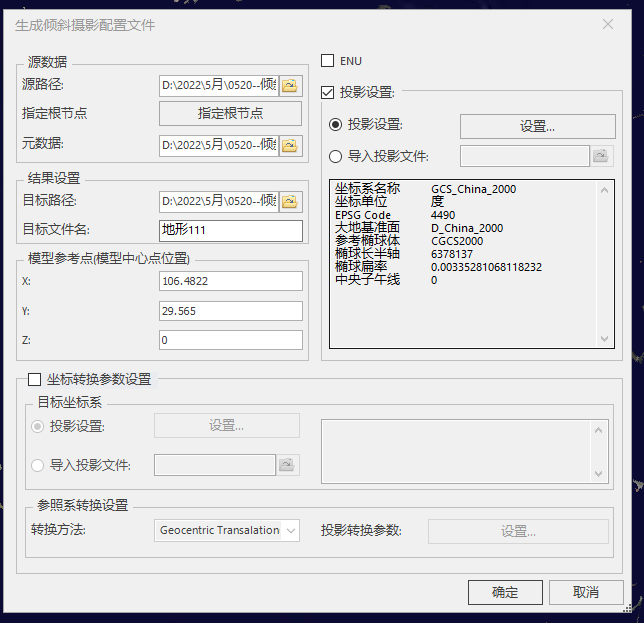

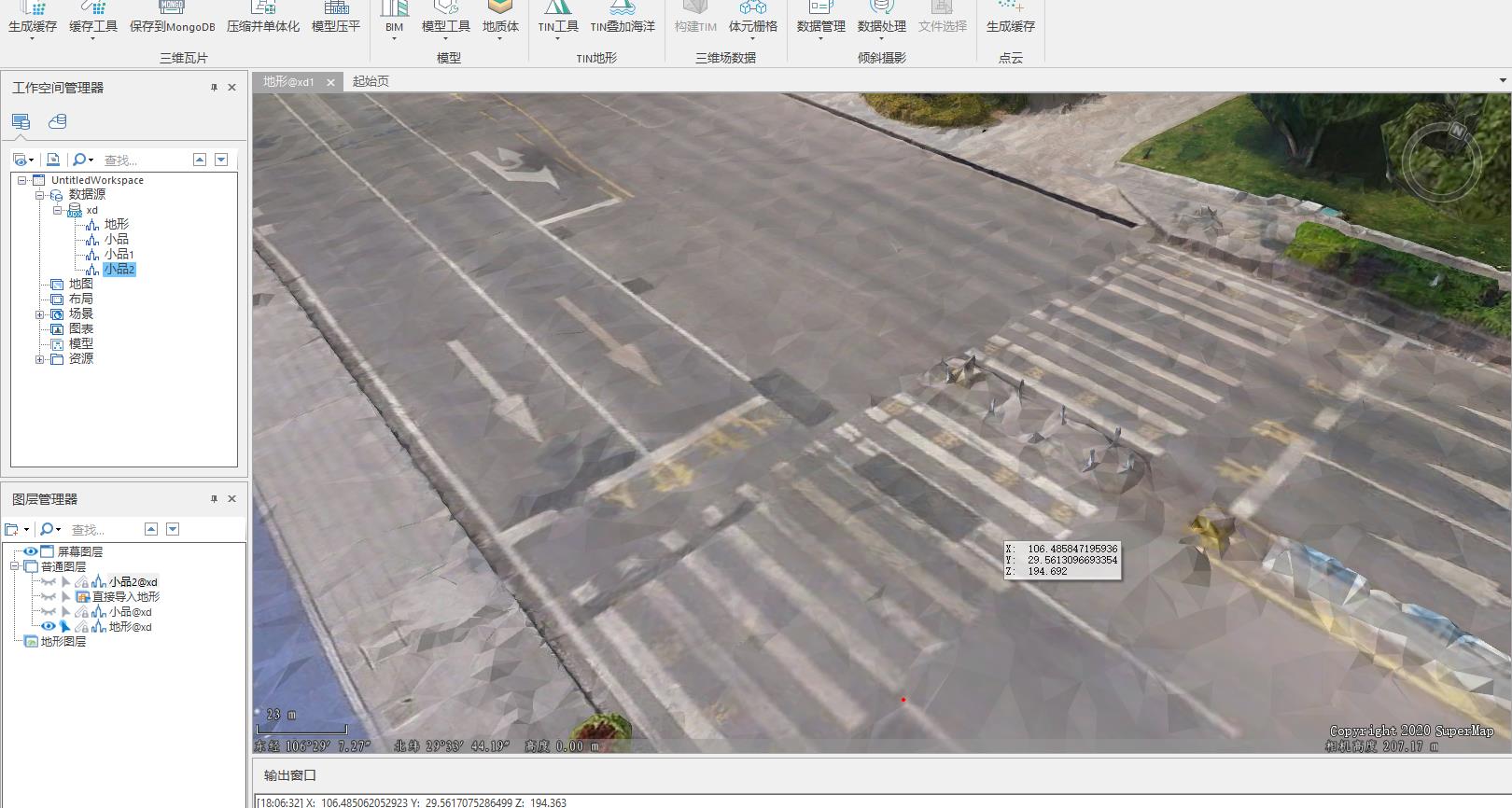

现在想问一下,怎么解决用切片导入场景可以正常显示。 图一:导入界面,图二:切片缓存三维导入方式,图三:直接数据集导入方式

1个回答

您好,在生成配置文件是的投影设置是必须严格按照数据本身的坐标系信息去设置的,

因为这项参数并不会改变数据本身的坐标数据值,只是确定数据所在的坐标系框架,让数据位置匹配正确,

如果随意修改,数据的坐标值是无法匹配上坐标系信息的。

如果要改变数据的坐标系,请在坐标信息正确填写数据本身的坐标信息后,在坐标转换设置处,将您需要转换成的坐标系信息,

填入到目标坐标系中,这样设置才会将您数据的坐标值从源坐标系转换到目标坐标系下。

不同坐标系下同一个点位的坐标值差距很大的,因此必须填写相匹配正确的源坐标系,才能正常位置显示或者转换到其它坐标系下。

希望可以帮助到您。
9,348EXP 2022年06月08日

是这个吗,我按照原始的坐标系直接导入后,再用这个转换到GCS_China_2000后,会重新生成s3m格式的文件夹以及一个scp文件。我把这个scp文件 切片导入三维场景后,坐标位置与原始坐标偏的很大。 原本应该在106.482200    29.565  ,但重新生成的这个文件位置在,46.04061   59.594851 了。

不是这个,你问题的第一张截图右边设置源坐标系的,下面设置目标坐标系的。

通常只要设右边的坐标系就可以,如果你还需要转换,就在你第一张图右侧的源坐标系设置好的基础上,在下面的目标坐标系里再设置需要转换的坐标系信息。
...
