新建二维点符号,可以从外部的cad导入里面的图案吗
5月16

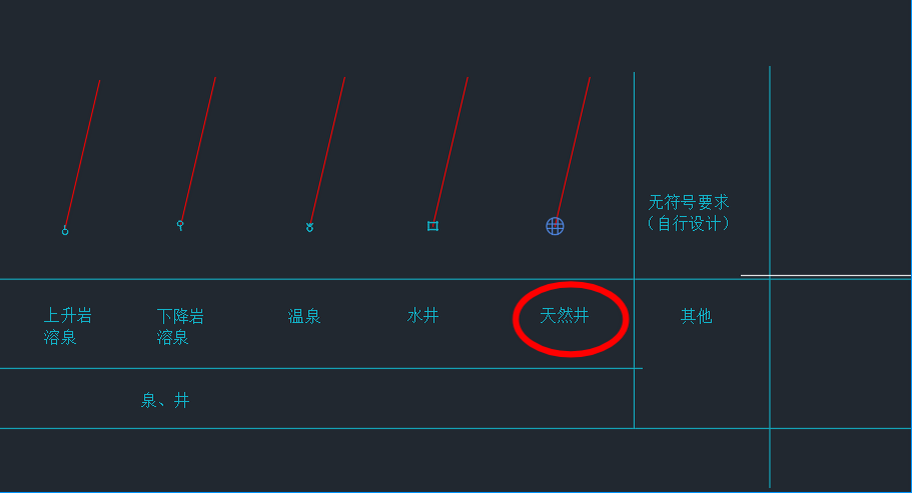

像自定义点符号样式,同事已经在cad画好,要求在超图桌面端创建点符号库.sym文件

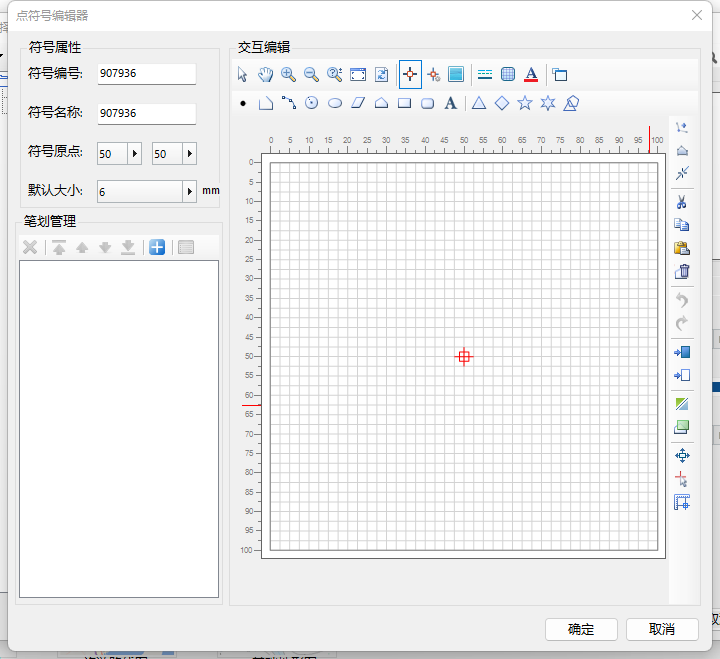

现不想再在点符号编辑器里面手动在画了,能从cad中复制吗?

1个回答

您好,

idesktop中可以直接导入点符号,支持的方式及格式如下图所示:

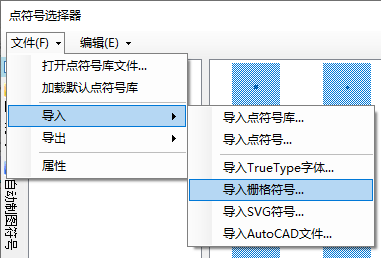

导入点符号可以在“点符号库”-“文件”-“导入”中导入您所需的符号类型,如下图所示:

导入栅格符号支持的文件格式有.png/jpg/jpeg/bmp/ico等格式:

SVG符号

AutoCAD符号支持dwg/dxf格式

建议您在AutoCAD导出为支持的格式后导入idesktop配图。

希望能够帮助到您!

姜尔  (964分)  才高八斗
5月17
...
