标签专题图之标签位置
3EXP 2022年04月21日

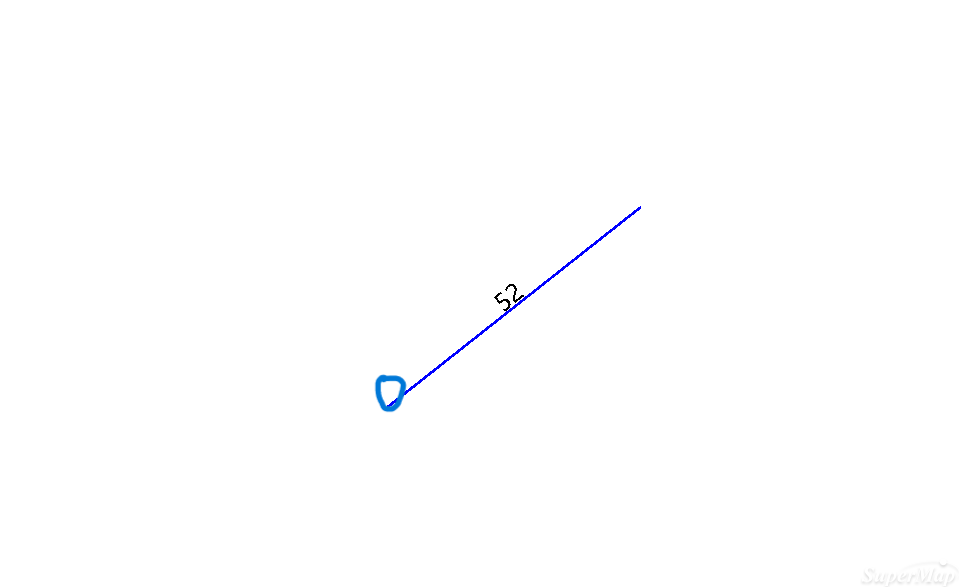

用线要素制作标签专题图,想把线的长度呈现出来,但是其位置是放在线的端点或者靠近端点位置,如下图所示。目前在专题图的高级设置当中没有看到能够达到这种效果的设置,请问还有其他方法可以设置吗?

2 个回答

把线转成点,用点生成注记就ok
5EXP 2022年04月21日
好的谢谢
你好,针对这个问题提供了以下解决思路供您参考:

1.打开属性表,通过【计算几何属性】,在【几何属性】部分选择【线起点】,会自动生成线起点的XY坐标(Start-X和Start-Y)。

2.选中属性表里的所有对象,右键【保存为Excel】,勾选对应的属性字段,建议把所有的属性字段都勾选上。

3.在数据源节点右键【导入数据集】,选择刚才导入的xlsx表格文件。在【数据导入】界面。勾选【导入为空间信息】,选择Start-X和Start-Y经纬度字段。

4.对上一步导入的点数据制作标签专题图即可

希望能帮到您!
2,548EXP 2022年04月21日
好的,谢谢解答。
...
