将CAD图纸导入idesktop中,载入新建球面场景后如何移动
fy
64EXP 初出茅庐 2022年01月12日

创建新场景将CAD数据集导入新场景中,在图层管理器下的普通图层中点击刚才载入进来的CAD数据集为可编辑状态如何移动,使用配准命令“新建三维配准”配准图层相关数据源下并没有想要配准的CAD数据集

2 个回答

您好,iDesktop目前不支持CAD数据的三维配准,详情可参考iDesktop帮助文档:

配准数据集支持模型数据集;
参考数据集支持二三维线面,栅格和影像,缓存支持格式有sci、sci3d、scp、scv。
若需要在场景里进行对应数据的配准,有2种建议:

1.您可以先将CAD数据转换成对应支持的二三维数据集,再进行三位配准。

2.在地图里对CAD数据进行二维配准后,再将配准后的数据添加到场景。

希望可以帮助到您。
1,263EXP 名扬四海 2022年01月13日
请问udb和udd数据文件是不是可以直接导入

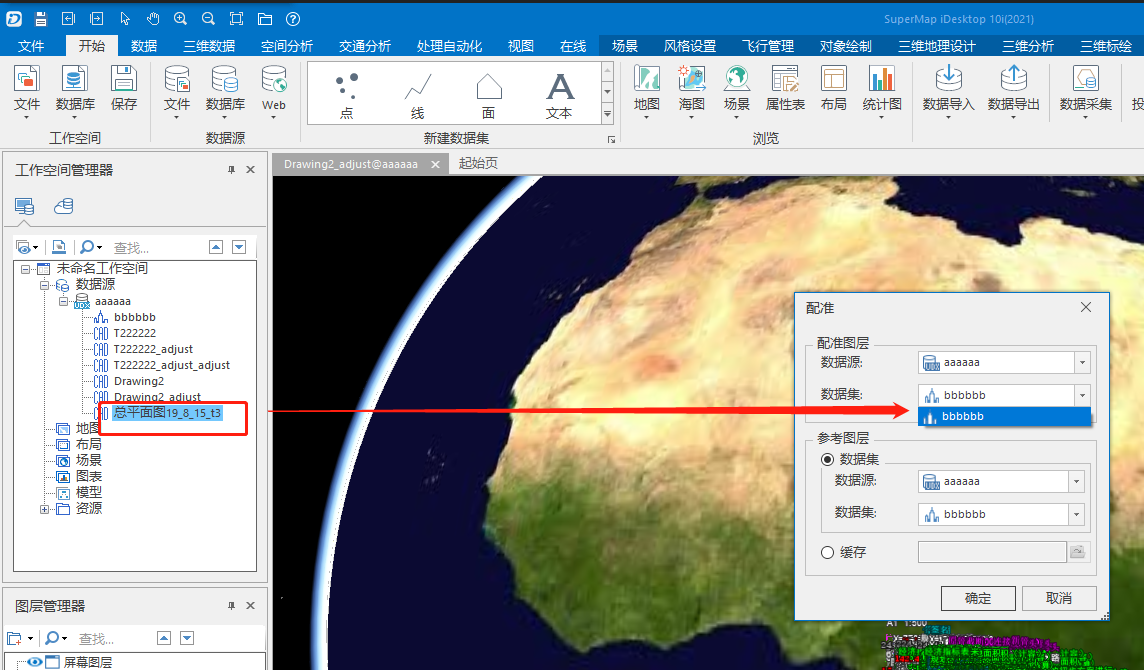

CAD图层如何移动:将CAD数据集导入新场景中,并设置为可编辑状态,点击场景窗口中的cad数据,鼠标移动到底部的+形状,即可进行移动。image

新建三维配准只支持模型数据集;如果想对CAD数据集进行配准的话,直接点击【新建配准】或【快速配准】即可。
